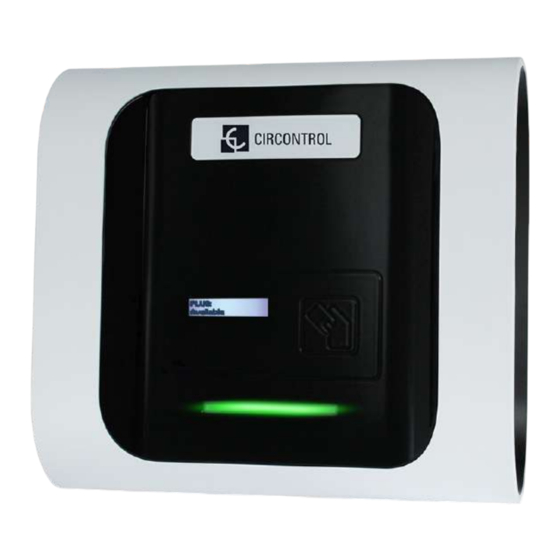

Circontrol Wallbox eNext Park Serie Manuel D'installation

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Gamme
de bornes
Wallbox eNext Park
Manuel d'installation

Publicité

loading

Manuels Connexes pour Circontrol Wallbox eNext Park Serie

Sommaire des Matières pour Circontrol Wallbox eNext Park Serie

  • Page 1 Gamme de bornes Wallbox eNext Park Manuel d'installation...
  • Page 2 I N F O R M AT I O N S R E L AT I V E S AU X D R O I T S D ’ AU T E U R Le présent document, rédigé par Circontrol S.A., est protégé par les droits d’auteur depuis 2019.

  • Page 3: Table Des Matières

    Le guide d’installation de votre borne eNext. 1 — Bonjour ! 5 — Installation 2 — Avant 6 — Informations l’installation techniques 3 — Présentation 7 — Assistance 4 — Dimensions...
  • Page 4 Manuel d'installation des bornes de la gamme WallBox eNext Park...

  • Page 5: Bonjour

    Bonjour ! Le présent manuel fournit des informations concernant la mise en service des bornes WallBox eNext, qui ont été conçues et testées pour charger des véhicules électriques conformément à la norme CEI 61851. Ce document comporte différents chapitres, notamment une procédure d’installation par étape et des informations techniques.
  • Page 6 (prises cassées, conformes à la norme CEI 61851. caches qui ne se ferment pas, etc.). • Ne pas modifier cette unité. Dans • Utiliser uniquement le cas contraire, CIRCONTROL se pièces détachées fournies dégagera de toute responsabilité et CIRCONTROL.

  • Page 7: Avant

    Avant l’installation P R É C AU T I O N S C O N C E R N A N T L E C Â B L AG E É L E C T R I Q U E Avant de procéder au raccordement des bornes de re- charge, veuillez prendre connaissance de cette section.
  • Page 8 Manuel d'installation des bornes de la gamme WallBox eNext Park Équipements inclus : Manuel Borne de recharge d'installation Clé Allen 2,5 mm...

  • Page 9: Présentation

    Présentation 1 — Voyant LED 4 — Orifices de support mural 6 — Écran LCD 2 — Presse-étoupe 5 — Orifices de fermeture de 7 — Lecteur RFID la borne 3 — Prises* (*) Le nombre de prises peut varier en fonction du modèle.
  • Page 10 Manuel d'installation des bornes de la gamme WallBox eNext Park Dimensions (en mm)

  • Page 11: Dimensions

    Dimensions 52,5 62,5 62,5 52,5 39,5 20,5 *Cette mesure peut varier...
  • Page 12 Manuel d'installation des bornes de la gamme WallBox eNext Park Matériel : • Une clé Allen de 2,5 mm est incluse dans le kit d’installation. • Les vis, les rondelles et les chevilles en plastique ne sont pas incluses. • Le système de fixation de la borne de recharge a été conçu pour être installé...

  • Page 13: Installation

    Veuillez respecter les réglementations en vigueur dans votre pays. • La borne de recharge a été conçue pour être installée sur un mur ou sur des accessoires CIRCONTROL. • Un espace doit être réservé autour de l’unité lors de son installation, afin de garantir une bonne ergonomie et sa maintenance, ainsi que pour des raisons de sécurité.
  • Page 14 Manuel d'installation des bornes de la gamme WallBox eNext Park Ouverture Ouvrir la borne à l'aide d'une clé Allen. Clé Allen de 2,5 mm DIN-7380-2 M 4 x 14 INOX Rondelle DIN 7712 4,8 14 MM INOX Utiliser le cliquet pour ouvrir ou fermer dans le cas où...
  • Page 15 Retirer le support plastique du circuit imprimé afin de brancher la prise Ethernet et d'insérer les vis dans le mur. Support plastique du circuit imprimé vis du support plastique RJ45 murales Positionnement Percer le mur. Foret M 6/8 1 100 Dimensions (en mm)
  • Page 16 Manuel d'installation des bornes de la gamme WallBox eNext Park Fixation Placer l'unité au niveau des orifices percés et la fixer à l'aide des vis.
  • Page 17 Câblage Utiliser les presse-étoupe afin d’assurer la protection garantie par l’indice IP. Pression presse-étoupe M32 • L e c o u r a n t d e l ' a l i m e n t a t i o n é l e c t r i q u e p e u ê t r e l i m i t é . P o u r c e f a i r e , v e u i l l e z v o u s r e p o r t e r a u m a n u e l d ' i n s t r u c t i o n s .
  • Page 18 Manuel d'installation des bornes de la gamme WallBox eNext Park BORNE DE RECHARGE MONOPHASÉE BORNE DE RECHARGE TRIPHASÉE • Raccorder la borne à une • Raccorder la borne à une alimentation de 230 VCA. alimentation de 400 VCA. • Si l’alimentation est monophasée, DEUX CONNEC- connecter L1 et N.
  • Page 19 Fermeture R e f e r m e r l a b o r n e d e r e c h a r g e e n s u i v a n t l e s é t a p e s s u i v a n t e s d e v é r i f i c a t i o n . 1 —...
  • Page 20 Manuel d'installation des bornes de la gamme WallBox eNext Park 8 — S Y S T È M E D E F E R M E T U R E D U B O Î T I E R • Serrer les vis dans l'ordre indiqué par le schéma ci-dessous. •...
  • Page 22 Manuel d'installation des bornes de la gamme WallBox eNext Park DONNÉES GÉNÉRALES Écran LCD et affichage multilingue Voyant lumineux Témoin RVB Lecteur RFID ISO/CEI 14443 A Lecteur RFID Legic (en option) ISO/CEI 14443 A+B ISO/CEI 18092 ECMA-340 ISO/CEI 15693 Legic Prime INFORMATIONS MÉCANIQUES Indice de protection du boîtier IP54/IK10 Matériau du boîtier...

  • Page 23: Informations

    Informations techniques INFORMATIONS ÉLECTRIQUES Alimentation secteur 1 P + N + T/3 P + N + T Tension d’entrée 230 VCA +/- 10 % / 400 VCA +/- 10 % Fréquence 50/60 Hz Il est possible que certains modèles ne soient pas dotés de dispo- sitif de protection.
  • Page 24 Manuel d'installation des bornes de la gamme WallBox eNext Park...

  • Page 25: Assistance

    Assistance Pour toute question ou information complémentaire, veuillez contacter notre service après-vente. ps-support@circontrol.com circontrol.com (+34) 937 362 940 (+34) 937 362 941...
  • Page 26 CIRCONTROL MANUEL D’INSTALLATION DES BORNES DE LA GAMME WALLBOX ENEXT PARK Guide complet d’installation et de vérification de votre borne WallBox eNext. V1.3, édition de novembre 2019 R174 CIRCONTROL S.A. – TOUS DROITS RÉSERVÉS...
