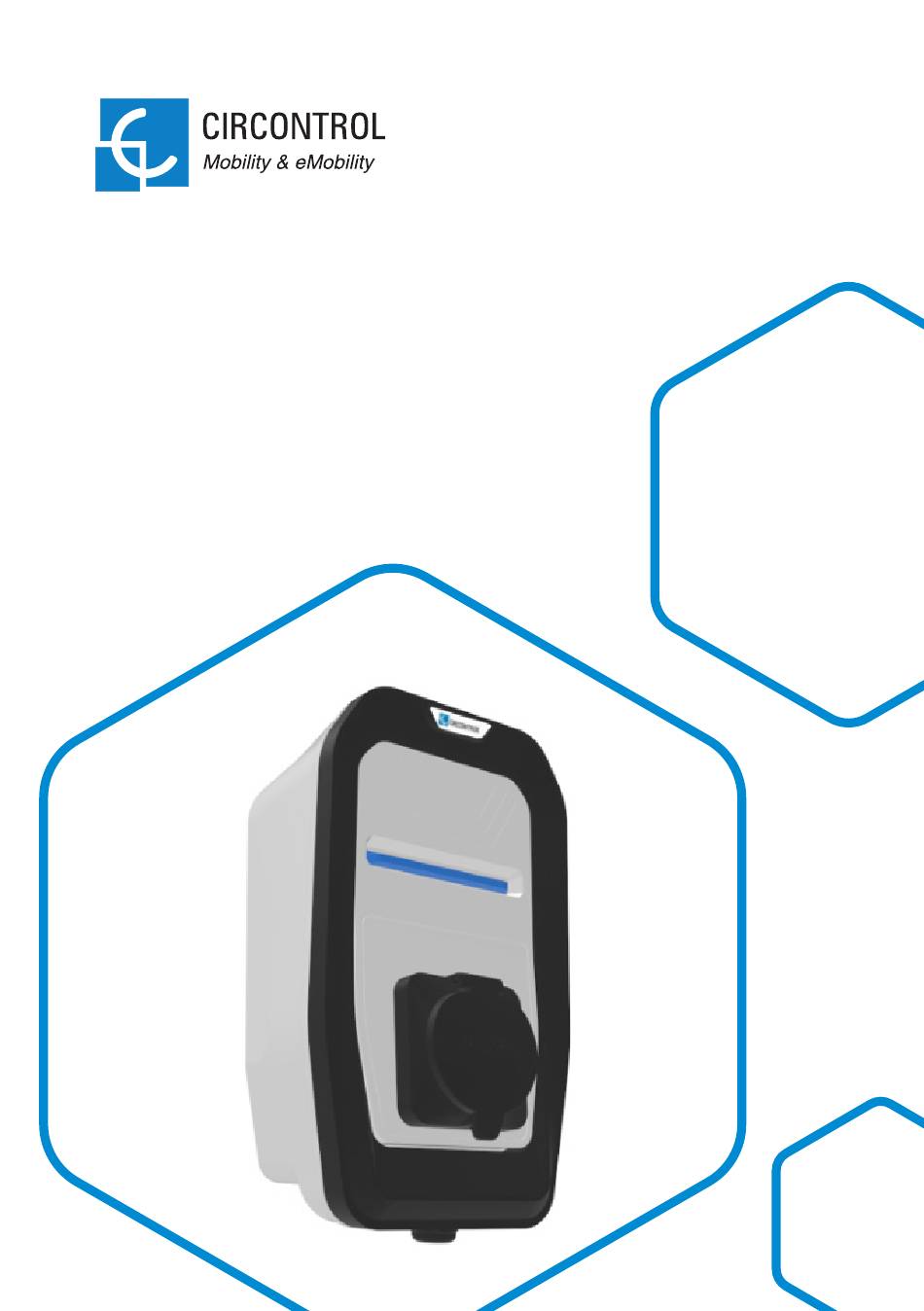

- Page 1 Wallbox eHome Manuel de l'Utilisateur Série CCL-eHOME...
- Page 2 INFORMATIONS SUR LE DROIT D'AUTEUR Ce document est protégé par copyright, 2020 byCircontrol, SA Tous droits sont réservés. Circontrol, SA se réserve le droit d'apporter des améliorations aux produits décrits dans ce manuel à tout moment et sans préavis. Aucune partie de ce manuel ne peut être reproduite, copiée, traduite ou transmise sous quelque forme ou par quelque moyen que ce soit sans l'autorisation écrite...
- Page 3 Voici votre guide d'utilisation 1 - Alors, bonjour! 2 - Mode d'emploi 3 - Besoin d'aide?
- Page 4 Manuel d'utilisation de la série WallBox eHome BRÈVE DESCRIPTION Le système de charge Wallbox eHOME est spécialement conçu pour être facilement installé aussi bien dans les parkings privés extérieurs qu'intérieurs, afin de recharger toutes les marques de VE du marché en MODE 3 (selon la norme européenne CEI 61851-1), en connectant simplement soit son câble captif avec un connecteur de type 1 ou de type 2 ou reliant le câble EV à...

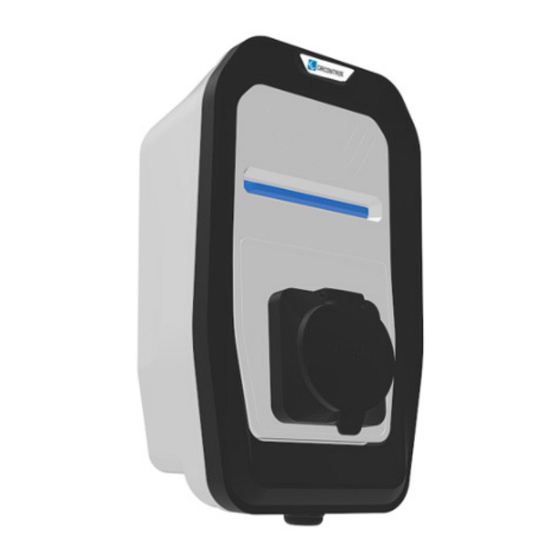

- Page 5 Aperçu 1 - Logo Circontrol 4 - Logo de l'entreprise 5 - Cadre 2 - Barre lumineuse LED RVB d'état 3 - Capot avant 6 - Prise (*) Les prises peuvent varier selon le modèle...
- Page 6 Manuel d'utilisation de la série WallBox eHome...
- Page 7 Mode d'emploi 2.1 Procédure de charge 1 - ÉTAT DE LA BARRE DE CORRECTION VERTE La Wallbox eHOME dispose d'une balise LED d'état. Lorsqu'il est de couleur verte, cela signifie que l'unité est disponible et prête à démarrer la charge. 2 - BOUCHON T o démarrer une nouvelle transaction de charge, branchez le connecteur Wallbox eHOME dans votre voiture et dans le Point de Charge si nécessaire...
- Page 8 Manuel d'utilisation de la série WallBox eHome 4 - ÉTAT DE LA LED BLUE FIX Lorsque le VE est complètement chargé, le processus de charge se termine et la barre lumineuse à DEL d'état cesse de clignoter et reste fixe en bleu. 5 - DÉBRANCHER À...
- Page 9 2.2 Erreur de voyant LED d'état La Wallbox eHOME est capable de détecter les erreurs de fonctionnement suivantes: - Erreur de ventilation requise - Pilote de contrôle - Erreur de proximité - Erreur PWM négative - Erreur de MiniDipswitch de courant de sortie maximal - Erreur de température Quel que soit le cas d'erreur, le point de charge cessera de se charger et une assistance technique sera nécessaire, sauf en cas d'erreur de température.
- Page 10 Manuel d'utilisation de la série WallBox eHome 3 - ERREUR PROX IMI TY Lorsque le point de charge est connecté à l'EV, un court-circuit de proximité à la terre peut se produire. Ensuite, la barre lumineuse à DEL d'état devient rouge et clignote en une séquence de trois clignotements.
- Page 11 2.3 Version Firmaware 1 - FI RMWARE VERS ION Lorsque l'unité démarre, la barre LED affiche la version du micrologiciel en orange. Le premier chiffre de la version sera affiché comme un certain nombre de clignotements de la première LED, autant de fois que le chiffre l'indique, et le deuxième chiffre sera affiché...
- Page 12 Manuel d'utilisation de la série WallBox eHome...
- Page 13 Besoin d'aide? En cas de question ou besoin d'informations complémentaires, veuillez contacter notre Service après-vente. ps-support@circontrol.com circontrol.com (+34) 937 362 941 (+34) 937 362 940...
- Page 14 Manuel d'utilisation de la série WallBox eHome...
- Page 16 Manuel d'utilisation de la série WallBox eHome CIRCONTROL SÉRIE WALLBOX EHOME INSTALLATION MANUEL Un guide complet sur l'utilisation de votre Wallbox eHome. V1.0, édition d'août 2020 R151 CIRCONTROL SA - TOUS DROITS RÉSERVÉS...
