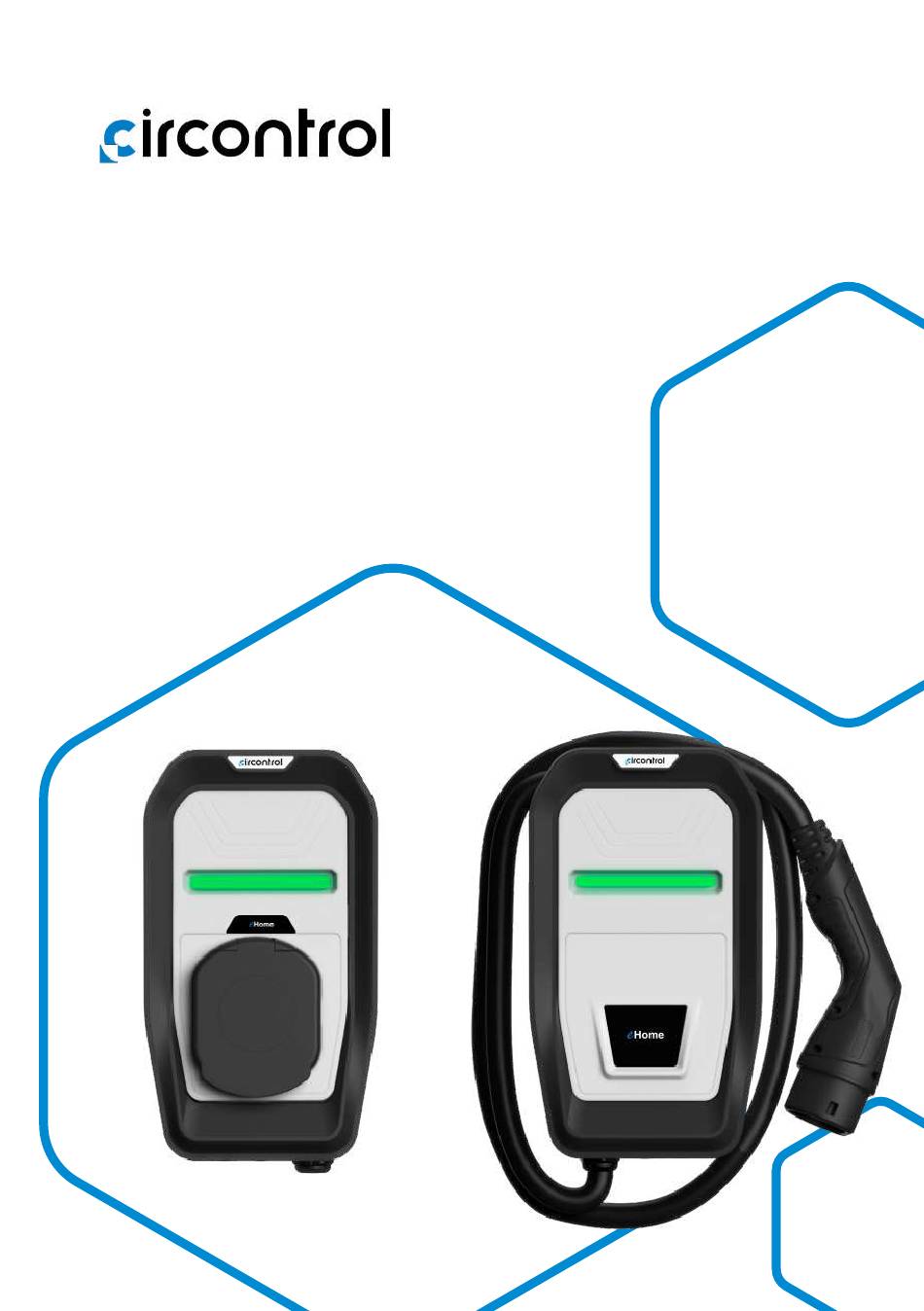

- Page 1 Manuel d’Installation Wallbox eHome...
- Page 2 Manuel d’installation INFORMATIONS SUR LES DROITS D’AUTEUR Ce document est protégé par un copyright, 2023 par Circontrol, S.A. Tous les droits sont réservés. Circontrol, S.A. se réserve le droit d’apporter des améliorations aux produits décrits dans ce manuel à tout moment et sans préavis.
- Page 3 Voici le guide d’installation d’eHome Bonjour! Installation Avant l’installation Données techniques Vue d’ensemble Mappage des registres Modbus Dimensions Besoin d’aide?
- Page 4 WallBox eHome - Manuel d’installation...
- Page 5 Bonjour! Ce manuel fournit des informations sur la mise en service de la série Wallbox eHome, qui a été conçue et testée pour permettre la recharge de véhicules électriques conformément à la norme IEC 61851-1:2017 Ce document comporte différentes sections, telles que la procédure d’installation étape par étape et les données techniques.
- Page 6 WallBox eHome - Manuel d’installation CONSIGNES DE SÉCURITÉ IMPORTANTES Lisez attentivement toutes les instructions avant de commencer afin d’assurer une installation correcte du point de recharge. Le point de recharge est conçu pour être installé à l’intérieur et à l’extérieur. Pour chacune des différentes conditions d’installation, l’appareil doit être installé...
- Page 7 Avant l’installation CONSIDÉRATIONS RELATIVES AU CÂBLAGE ÉLECTRIQUE Tenez compte de cette section avant de commencer le câblage du point de recharge. 1 — PROTECTIONS ÉLECTRIQUES Le point de recharge peut ne pas comporter d’éléments de protection électrique. Si cet appareil dispose de protections électriques internes, celles-ci sont installées dans chaque prise de courant pour protéger l’utilisateur contre une défaillance électrique, conformément à...
- Page 8 VE dans la prise de chargeur de Type 2. Ce qui est inclus : Manuel d’installation Point de recharge La série wallbox eHome peut inclure le RS-485, avec l’interface Modbus afin d’être gérée par un dispositif maître externe à travers elle.
- Page 9 Vue d’ensemble Logo Circontrol Cadre Barre LED RVB d’état Prise Capot frontal Protections et porte du compteur Câble + connecteur.
- Page 10 WallBox eHome - Manuel d’installation Mesures en mm...
- Page 11 Dimensions Mesures en mm...
- Page 12 WallBox eHome - Manuel d’installation Matériau : Les vis, les rondelles d’étanchéité et les chevilles en plastique ne sont pas incluses. Le kit d’installation a été testé sur un mur en béton. Pour que l’appareil soit solidement fixé dans de telles conditions, il est recommandé...
- Page 13 Installation Exigences en matière d’espace Lors de l’installation de l’appareil, un certain espace doit être réservé pour des raisons de facilité d’utilisation, d’entretien et de sécurité. Veuillez vous conformer aux spécifications de votre pays. L’image suivante montre les distances minimales recommandées : Mesures en mm Min 600- / Max.
- Page 14 WallBox eHome - Manuel d’installation Ouverture de l’unité 1. Retirer la vis au fond du boîtier. 2. Introduisez un tournevis dans les marques indiquées, au fond du boîtier, et commencez à enlever le cadre en faisant un clic au fond.
- Page 15 3. Saisir le cadre avec la main par la partie inférieure, le tirer et l’enlever complètement, de bas en haut 4. Retirez les six vis de la partie avant à l’aide d’un tournevis et retirez la partie avant du boîtier. Pour faciliter la tâche, aidez-vous du tournevis pour retirer le cadre.
- Page 16 WallBox eHome - Manuel d’installation Insertion de la ligne d’alimentation et du câble de données Il y a deux possibilités pour insérer les fils électriques ou le conduit électrique : a) Ouvrir l’ouverture d’insertion du câble à l’arrière du boîtier. b) En utilisant l’ouverture d’insertion du câble au bas du boîtier.
- Page 17 Ne pas faire d’autres trous sur le boîtier. N’utilisez que les ouvertures d’insertion de câble marquées pour installer les conduits électriques nécessaires. Installez toujours une double membrane d’étanchéité pour garantir la protection IP de la borne de recharge. Veillez à ne pas endommager les composants internes lorsque vous retirez l’ouverture d’insertion du câble arrière.
- Page 18 WallBox eHome - Manuel d’installation Positionnement Faire les trous pour les vis de fixation. Foret à tarauder M 6 Min. 600- / Max. 1200 Mesures en mm Vue de face 1. Marquez 3 trous en tenant compte des mesures de l’image (également inscrites sur la face arrière du boîtier).
- Page 19 Fixation 1. Utiliser un tournevis pour fixer le point de recharge au mur (dimensions de vis recommandées) : 3X45 mm) 2. Utilisez uniquement les trous du point de recharge indiqués dans l’image ci-dessus pour fixer le point de recharge au mur. Ne faites pas d’autres trous sur le boîtier, sinon de l’eau pourrait pénétrer dans le point de recharge en cas de pluie.
- Page 20 Selon le modèle, il est nécessaire d’installer un disjoncteur miniature (MCB) et un dispositif à courant différentiel à courant résiduel (DDR) à l’extérieur pour protéger la ligne électrique. Sur ces séries, les Wallbox eHome et RS peuvent inclure uniquement des protections électriques (DDR) pour certaines configurations de l’eHome et elles sont accessibles à...
- Page 21 Connexion de la ligne d’alimentation électrique Effectuez les connexions 230 V CA monophasées ou 400 V CA triphasées comme indiquées dans l’image ci-dessous. Point de recharge MONOPHASÉ Point de recharge TRIPHASÉ • Se connecter au 230 V CA. Se connecter au 400 V CA. • • Si l’alimentation est monophasée, connecter L1 et N.
- Page 22 WallBox eHome - Manuel d’installation Sélecteur de limite de courant Un commutateur Dip rotatif intégré permet de configurer le courant limite de l’unité. En fonction de la position donnée au commutateur Dip rotatif, l’équipement limitera l’ampérage à une certaine valeur maximale.
- Page 23 BeON unique (facultatif) Unique BeON est un dispositif optionnel qui optimise la charge. En analysant la consommation totale de courant dans les installations résidentielles, Unique BeON gère le courant restant pour le point de recharge, évitant ainsi tout déclenchement sur le circuit principal.
- Page 24 WallBox eHome - Manuel d’installation Celui-ci doit être connecté au port BOR5, sur le circuit imprimé du point de recharge. Le câble de signal doit être torsadé et faire deux boucles dans la ferrite. La ferrite encliquable doit restée à l’intérieur du point de recharge, aussi près que possible de la carte de circuit imprimé.
- Page 25 Configuration unique du BeON L’Unique BeON peut être installé dans n’importe quel type d’habitation, quelle que soit la puissance souscrite. Connaissant la valeur maximale du courant contractuelle de la maison (deuxième colonne du tableau ci-dessous), la position du commutateur DIP ajustée : Limite du courant Position contractuel au domicile...
- Page 26 WallBox eHome - Manuel d’installation Fonction de télécommande La fonction de commande à distance est un contact libre de potentiel qui permet le démarrage et l’arrêt à distance d’une transaction de recharge. Cette fonction de contrôle à distance est désactivée par défaut, au moyen d’un cavalier (comme le montre l’image ci-dessous).
- Page 27 Données Connexion Modbus RS485 Effectuez la connexion des données Modbus RS485 sur la borne indiquée dans l’image ci-dessous. Remarques : Le Modbus RS485 dispose des bornes suivantes (A+, S, B-) N’oubliez pas de connecter le câble de mise à la terre (borne S) et de le relier à...
- Page 28 WallBox eHome - Manuel d’installation Fermeture du point de recharge Visser les 6 boulons du couvercle avant pour fermer le point de recharge. Les vis sont serrées fermement à 1 Nm. Faites attention aux câbles entre le couvercle et la base lorsque vous fermez le point de recharge.
- Page 29 Vérification 1 — ALIMENTATION D’ENTRÉE Avant de procéder, assurez-vous que la tension est présente au niveau des borniers. Pour les modèles triphasés, il convient d’accorder une attention particulière au câble neutre. 2 — ATTENTION AUX FILS Avant de fermer l’appareil, n’oubliez pas que tous les câbles doivent rester à l’intérieur. 3 —...
- Page 30 WallBox eHome - Manuel d’installation ENTRÉE ALTERNATIVE CCL-eHome T1C32 / T2C32 / T2S32 / GBTC32 / 1P + N + PE Alimentation électrique GBTS32 alternative CCL-eHome TRI T2S16 / TRI T2C16 / GBTS16 TRI 3P + N + PE CCL-eHome T1C32 / T2C32 / T2S32 / GBTC32 / 230 VCA +/- 10 %...
- Page 31 Données techniques GÉNÉRALITÉS Indice de protection du IP54/IK10 boîtier Matériau du boîtier ABS-PCV0 Température de -5 °C à +45 °C fonctionnement Humidité de Jusqu’à 95 % d’humidité relative sans condensation fonctionnement Poids net 4 kg CARACTÉRISTIQUES OPTIONNELLES -30 °C…+45 °C Kit basse température (chauffage en option) Obturateur de protection (disponible uniquement pour les connecteurs de type 2) Module optionnel RS485...
- Page 32 WallBox eHome - Manuel d’installation EHOME RS485 (v1.0 130221) Adresse Mode Taille Nom du registre Valeurs Description Communications 0x0000 (16 bits) Ajouter un appareil 1...254 Adresse périphérique 0x0001 (16 bits) ConfigComs 0...5 Configuration des communications Mode 3 Charge 0x000A (16 bits) Proximité (InRCC) Courant du câble du véhicule 0x000B (16 bits)
- Page 33 Mappage registres Modbus (facultatif) EHOME RS485 (v1.0 130221) Adresse Mode Taille Nom du registre Valeurs Description BeOn 0x0032 (16 bits) LineLoad_BeOn_AC Charge de ligne 0x0033 (16 bits) TimerBeOn Base de temps de performance « Tic-tac ». 0x0034 (16 bits) CurrentSlope_BeOn_AC Action en cours 0x0035 (16 bits) SetPointBeOn_AC Point de consigne de l’actionnement de la réduction du courant...
- Page 34 WallBox eHome - Manuel d’installation...
- Page 35 Besoin d’aide? Pour toute question ou demande d’informations complémentaires, veuillez contacter notre service après-vente support@circontrol.com www.circontrol.com (+34) 937 362 940 (+34) 937 362 941...
- Page 36 CIRCONTROL WALLBOX eHOME MANUEL D’INSTALLATION Un guide complet sur l’installation et la vérification de votre point de recharge v3.1 - Mai 2023 Scannez-moi pour télécharger le manuel d’utilisation R659 CIRCONTROL S.A. - TOUS DROITS RÉSERVÉS...
