Circontrol Wallbox eHome Manuel D'installation page 21

Connexion de la ligne
G
d'alimentation électrique

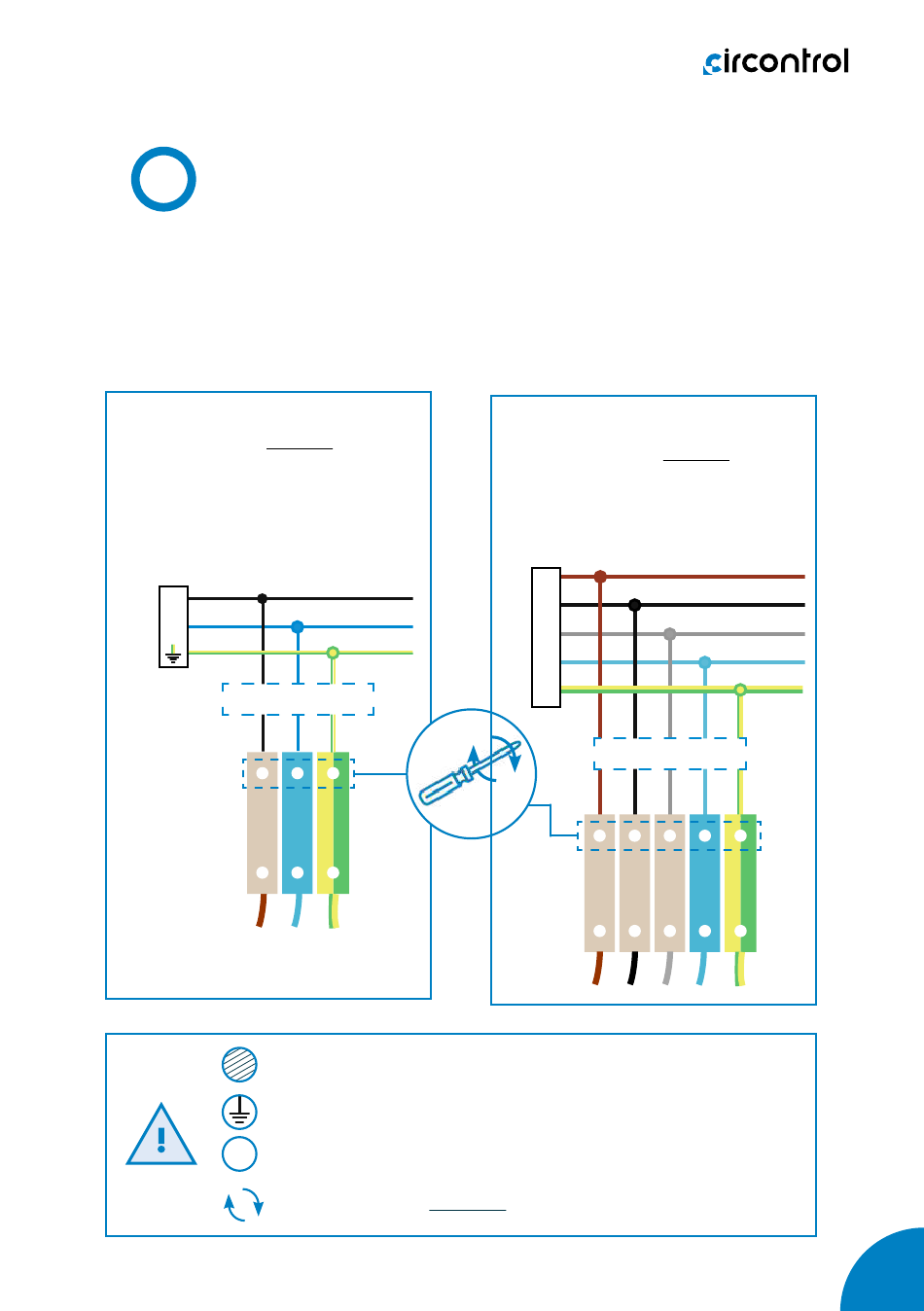

Effectuez les connexions 230 V CA monophasées ou 400 V CA triphasées comme indiquées
dans l'image ci-dessous.
Point de recharge MONOPHASÉ
• Se connecter au 230 V CA.
L
N
Protections
S
Section maximale au niveau du bornier : 10 mm
N'oubliez pas de connecter le câble de mise à la terre à la borne
de mise à la terre
Type de câble autorisé pour le bornier : Cuivre
Cu
Assurez-vous que toutes les vis sont bien serrées à 1,5 Nm
Point de recharge TRIPHASÉ
Se connecter au 400 V CA.
•
• Si l'alimentation est monophasée,
connecter L1 et N.
L1
L2
L3
N
PE
Protections
2
19
