WallBox eHome - Manuel d'installation
D

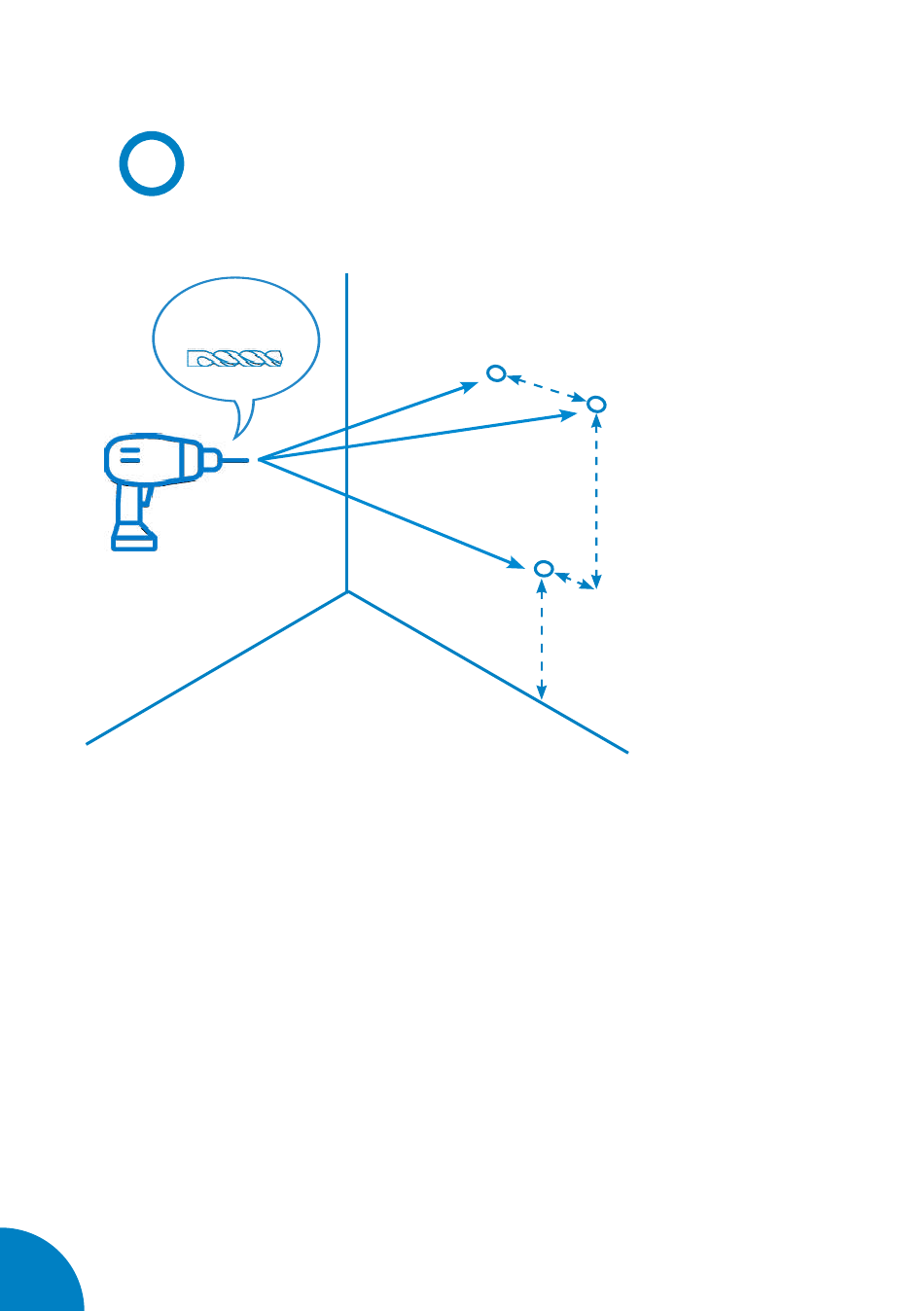

Faire les trous pour les vis de fixation.
Foret à tarauder M 6
Mesures en mm
Vue de face
1. Marquez 3 trous en tenant compte des mesures de l'image (également inscrites sur la
face arrière du boîtier).
2. Placer le boîtier sur une surface plane.
3. Utilisez des vis de 3x45 mm pour fixer le point de recharge au mur.
4. Vérifier l'inclinaison du boîtier à l'aide d'un niveau.
5. Utiliser un foret Ø 6 pour percer les 3 trous dans le mur.
6. Installer la cheville en fonction du matériau de la surface.
16
Positionnement
158
238
79
Min. 600- / Max. 1200
