- Page 1 Manuel de l’Utilisateur Wallbox eHome...
- Page 3 Manuel de l’Utilisateur INFORMATIONS SUR LES DROITS D’AUTEUR Ce document est protégé par un copyright, 2023 par Circontrol, S.A. Tous les droits sont réservés. Circontrol, S.A. se réserve le droit d’apporter des améliorations aux produits décrits dans ce manuel à tout moment et sans préavis.
- Page 5 Voici votre guide pour utiliser et configurer eHome 1 — Bonjour! 2 — Vue d’ensemble 3 — Mode d’emploi 4 — Besoin d’aide?
- Page 6 WallBox eHome - Manuel de l’utilisateur Ce manuel fournit des informations sur la mise en service de la série Wallbox eHome, qui a été conçue et testée pour permettre la charge de véhicules électriques conformément à la norme IEC 61851-1:2017 Ce document comporte différentes sections, comme la procédure d’installation étape...
- Page 7 • N’utiliser que les pièces de rechange fournies • Le point de charge ne prend pas en charge par Circontrol. la fonction optionnelle de ventilation décrite dans la norme IEC61851-1:2017 (clause 6.3.2.2). • N’utilisez pas ce produit si le boîtier ou le connecteur EV est cassé, fissuré, ouvert ou...
- Page 8 WallBox eHome - Manuel de l’utilisateur BRÈVE DESCRIPTION La borne de charge Wallbox eHome est spécialement conçue pour être facilement installée dans les parkings privés extérieurs et intérieurs, afin de charger tous les modèles de VE du marché en MODE 3 (conformément à la norme européenne IEC 61851- 1), en connectant simplement son câble attach2 avec un connecteur de Type 1 ou de...

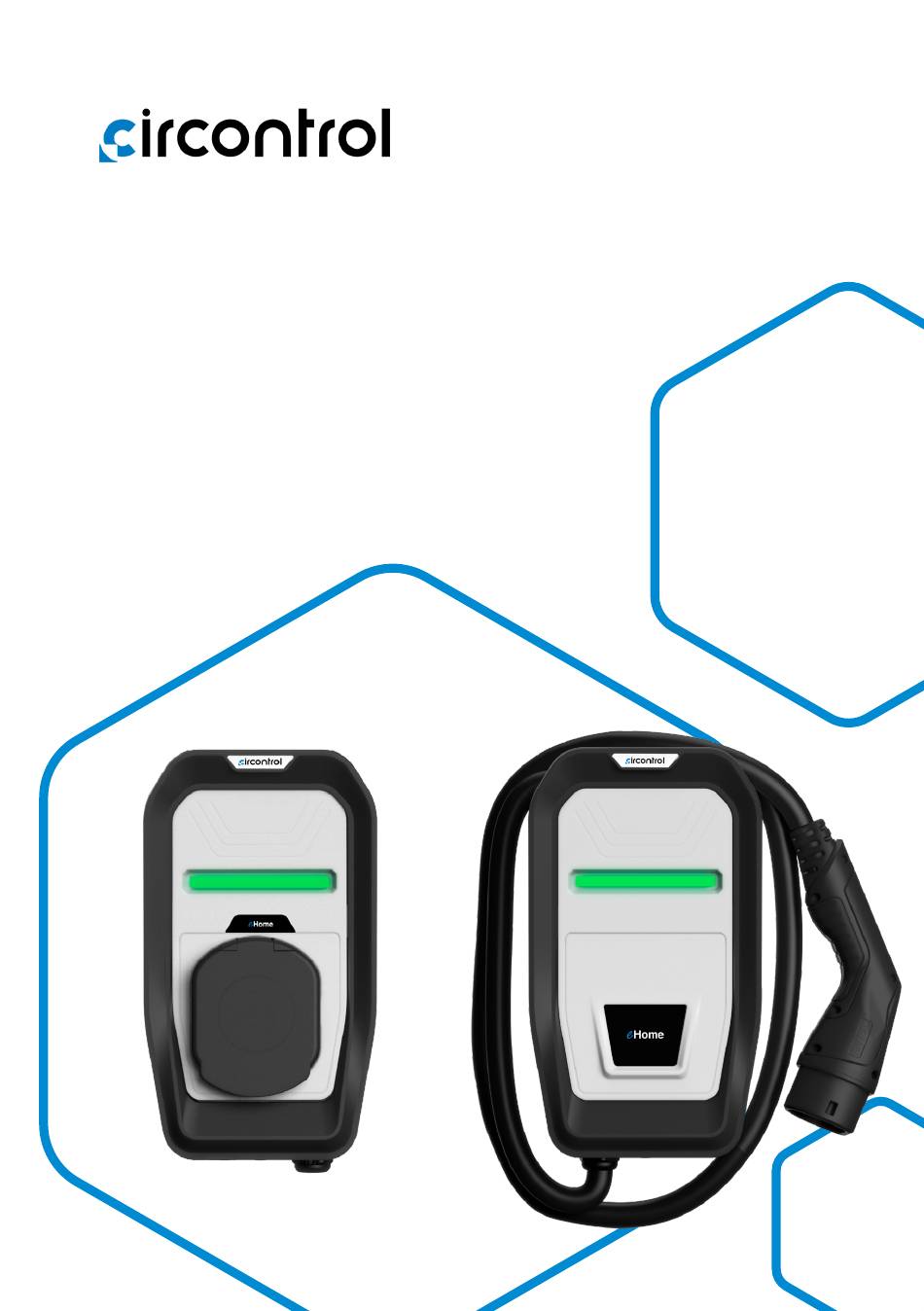

- Page 9 Vue d’ensemble 1 — Logo Circontrol 5 — Cadre 2 — Barre LED d’état 6 — Prise de courant* 3 — Capot frontal 7 — Protections et porte du compteur 4 — Câble + connecteur (*) La prise de courant peut varier en fonction du modèle...
- Page 10 WallBox eHome - Manuel de l’utilisateur...
- Page 11 Mode d’emploi 3.1 Procédure de charge 1 — ÉTAT VERT FIXE DE LA BARRE L’eHome est doté d’une balise LED d’état. Lorsqu’elle est de couleur verte, cela signifie que l’unité est disponible et prête à démarrer la charge. 2 — FICHE Pour démarrer une nouvelle charge, branchez le connecteur sur votre voiture et sur le point de charge.
- Page 12 WallBox eHome - Manuel de l’utilisateur 4 — ÉTAT BLEU FIXE DE LA LED Lorsque le VE est complètement chargé, le processus de charge se termine et la barre lumineuse LED cesse de clignoter et reste bleu fixe. 5 — DÉBRANCHER À...
- Page 13 3.2 État des voyants LED pour les erreurs L’eHome est capable de détecter les erreurs de fonctionnement suivantes : - Erreur de ventilation requise - Erreur du pilote de contrôle - Erreur de proximité - Erreur de tension PWM négative - Erreur de courant de sortie maximal - Erreur de température Quel que soit le type d’erreur, le point de charge s’arrêtera de charger et une...
- Page 14 WallBox eHome - Manuel de l’utilisateur 3 — ERREUR DE PROXIMITÉ Lorsque le point de charge est connecté au VE, un court-circuit du système proximité avec la terre peut se produire. Ensuite, l’état de la barre lumineuse de la LED devient rouge et clignote dans une séquence de trois intermittences.
- Page 15 3.3 Version du micrologiciel 1 — VERSION DU MICROLOGICIEL Lorsque l’unité démarre, la barre LED indique la version du micrologiciel en orange. Le premier chiffre de la version sera affiché par un certain nombre de clignotements de la première LED, autant de fois que le chiffre l’indique, et le deuxième chiffre sera affiché...
- Page 16 WallBox eHome - Manuel de l’utilisateur...
- Page 17 Besoin d’aide? Pour toute question ou demande d’informations complémentaires, veuillez contacter notre service après-vente. support@circontrol.com circontrol.com (+34) 937 362 940 (+34) 937 362 941...
- Page 18 CIRCONTROL WALLBOX eHOME MANUEL DE L’UTILISATEUR Un guide complet sur l’utilisation et la configuration de votre Wallbox eHome. v1.3 - 9 juin 2023 CIRCONTROL S.A. - TOUS DROITS RÉSERVÉS...
