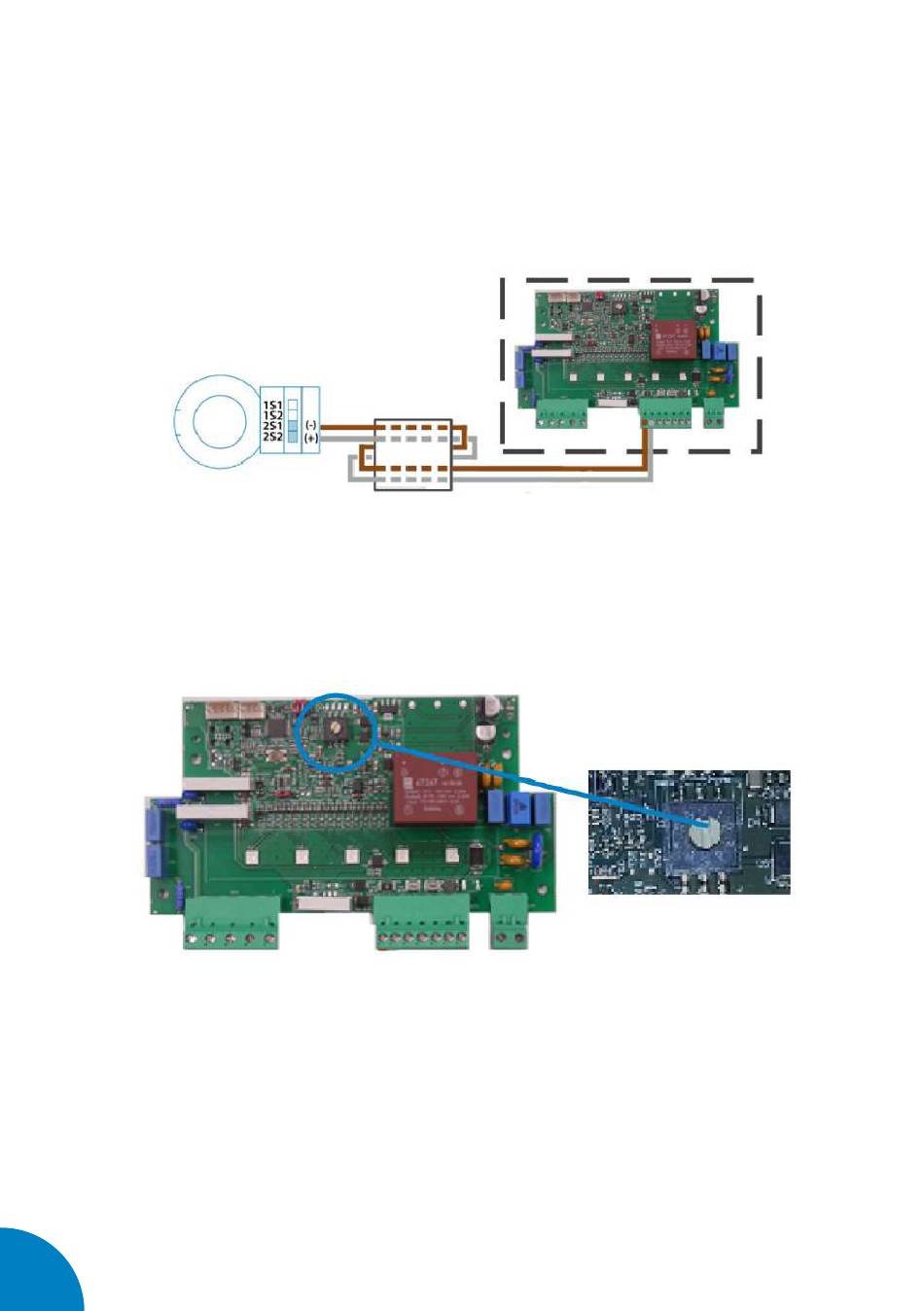

Celui-ci doit être connecté au port BOR5, sur le circuit imprimé du point de recharge.
Le câble de signal doit être torsadé et faire deux boucles dans la ferrite. La ferrite encliquable doit
restée à l'intérieur du point de recharge, aussi près que possible de la carte de circuit imprimé.
La longueur maximale du câble de communication BeOn doit être inférieure à 30 mètres et être
blindée.
L'installation d'Unique BeOn est associée à un commutateur DIP :
Un commutateur DIP est un sélecteur qui, grâce à 10 positions possibles de configuration (qui vont de
0 à 9), permet à l'installateur d'interagir avec le chargeur.
Chaque fois que la position du commutateur DIP est modifiée, l'équipement doit être redémarré en
déconnectant l'alimentation électrique.
