Manuel d'installation des bornes de la gamme WallBox eNext Park

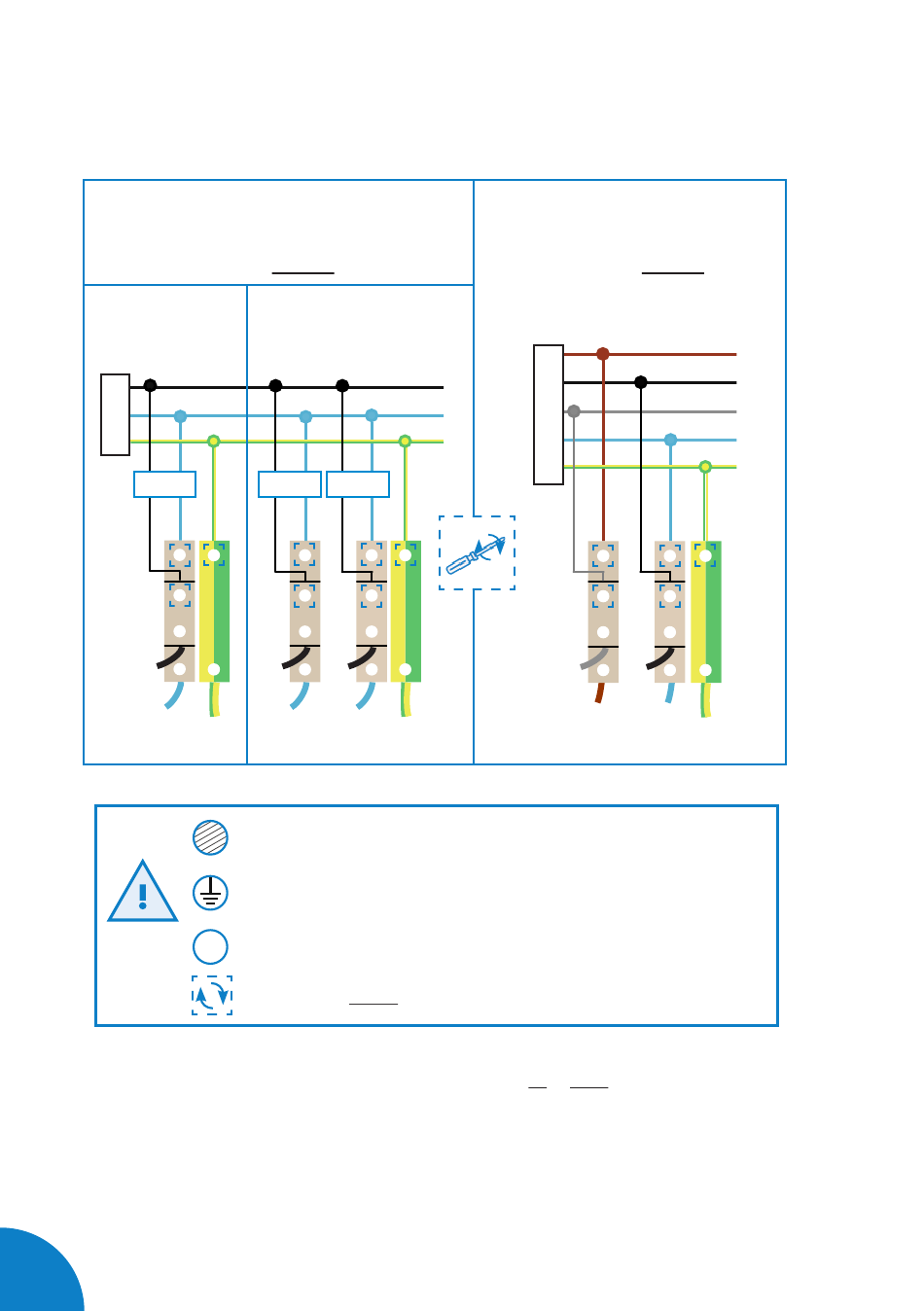

BORNE DE RECHARGE MONOPHASÉE
•
Raccorder la borne à une
alimentation de 230 VCA.
UN CONNECTEUR
L
N
Terre
Protections
Remarque : le système de mise à la terre doit être au régime TT ou TN-S. La valeur d'impédance
de boucle de la terre doit être inférieure à 80 ohms. Cette valeur peut toutefois être inférieure,
selon la réglementation nationale. Il est recommandé qu'un personnel qualifié vérifie la mise
à la terre de l'installation au moins une fois par an, lorsque le sol est sec.
16
DEUX CONNEC-
TEURS
Protections
P r o t e c -
A
tions B
LA
NA
L B
NB
S
Section maximale du bornier : 10 mm
Ne pas oublier de raccorder le câble de terre à la borne de terre.
Type de câble compatible avec le bornier : Cuivre
Cu
Vérifier que toutes les vis sont bien serrées.
BORNE DE RECHARGE TRIPHASÉE
•
Raccorder la borne à une
alimentation de 400 VCA.
•
Si l'alimentation est monophasée,
connecter L1 et N.
L1
L2
L3
N
Terre
2
