Manuel d'installation des bornes de la gamme WallBox eNext
G
Détecteur de courant continu de fuite
Cette protection s'effectue de deux manières en fonction de l'alimentation électrique de la borne de recharge.
•
Alimentation monophasée :le détecteur envoie un signal vers le circuit imprimé de la borne de
recharge qui interrompt la charge en ouvrant les relais internes. L'erreur est signalée par 6 voyants
rouges clignotants.
Pour redémarrer la borne de recharge, débrancher le véhicule électrique. Lorsque les voyants lumineux
redeviennent verts, il est possible de démarrer une nouvelle charge.
•
Alimentation triphasée :le détecteur envoie un signal à une bobine de relais qui déclenche les
protections électriques. La borne de recharge interrompt alors la charge et signale l'erreur par le
clignotement de 6 voyants rouges lumineux.
Pour redémarrer la borne de recharge, débrancher le véhicule électrique.
Lorsque le véhicule électrique est débranché, les 6 voyants rouges lumineux continuent de clignoter
jusqu'à ce que le détecteur de fuite de courant soit automatiquement réinitialisé. Ensuite, 3 voyants
rouges clignotent, ce qui indique qu'aucun courant n'est détecté dans le circuit d'alimentation.
Pour réinitialiser complètement la borne de recharge, réarmer les dispositifs de protection électrique.
Les voyants lumineux redeviennent verts et il est possible de démarrer une nouvelle charge.
Si les dispositifs de protection électrique sont installés à l'extérieur de la borne de recharge, ils doivent
inclure une bobine de relais reliée à la borne de recharge, comme indiqué dans le prochain chapitre.
H
Détecteur de contacteur verrouillé
Ce dispositif détecte si un contacteur est verrouillé et protège la borne de recharge.
Le détecteur envoie un signal à une bobine de relais qui déclenche les protections électriques
et la borne de recharge interrompt la charge. Ensuite, la borne de recharge affiche 12 voyants
lumineux rouges clignotants. Pour résoudre cette erreur, veuillez contacter le service technique.
Si le système de protection est placé à l'intérieur de la borne de recharge, aucune action
supplémentaire n'est nécessaire pour activer cette fonctionnalité.

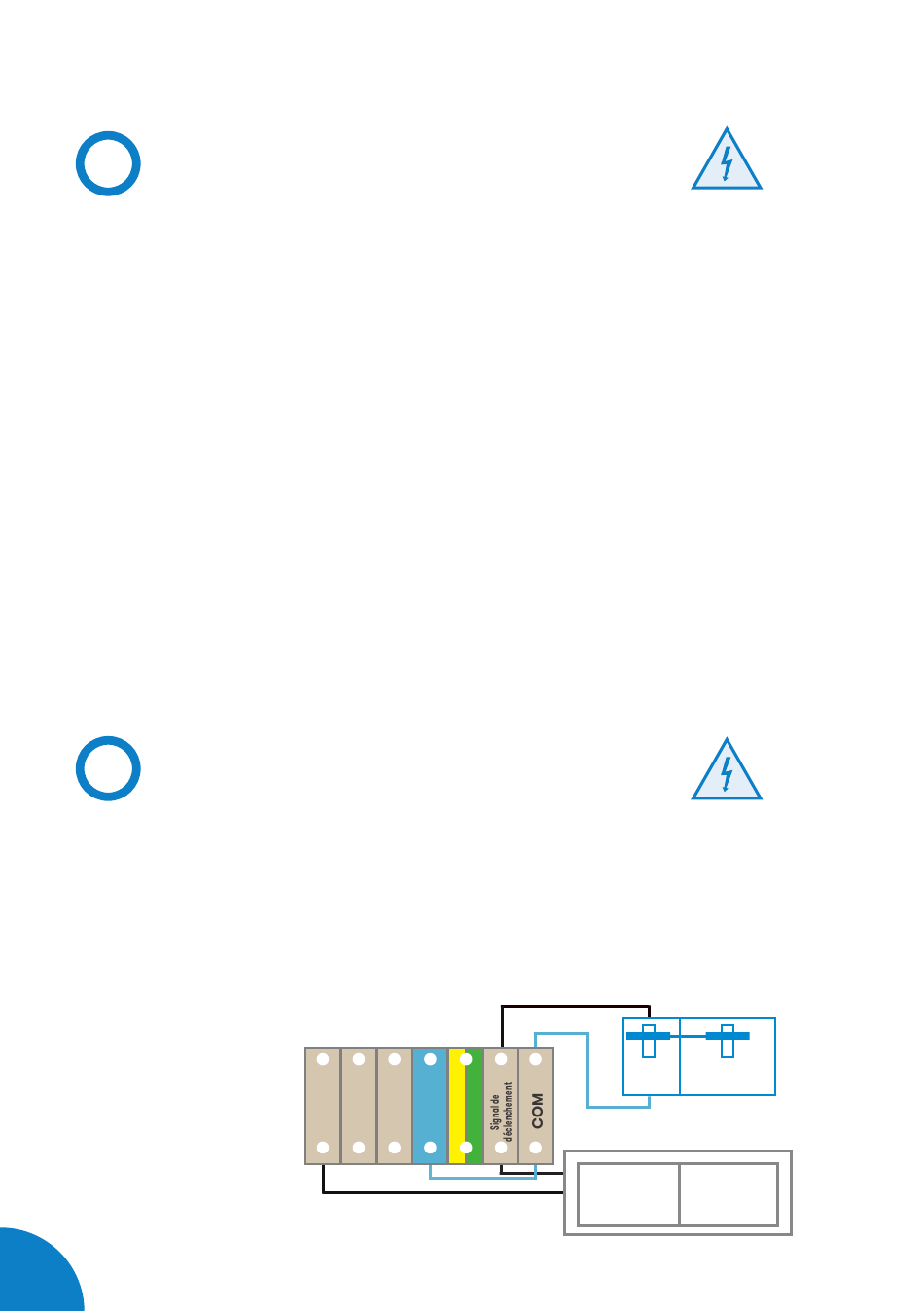

Si
les
dispositifs
protection électrique sont
installés à l'extérieur de
la borne de recharge, ils
doivent inclure une bobine
de relais reliée à la borne
de
recharge,
indiqué ci-contre.
20
de
L1
L2
L3
comme
N
FBE
N1
Terre
Détecteur de
contacteur
verrouillé
Bobine de
Protections
électriques
relais
Détecteur de
courant conti-
nu de fuite
