Câblage

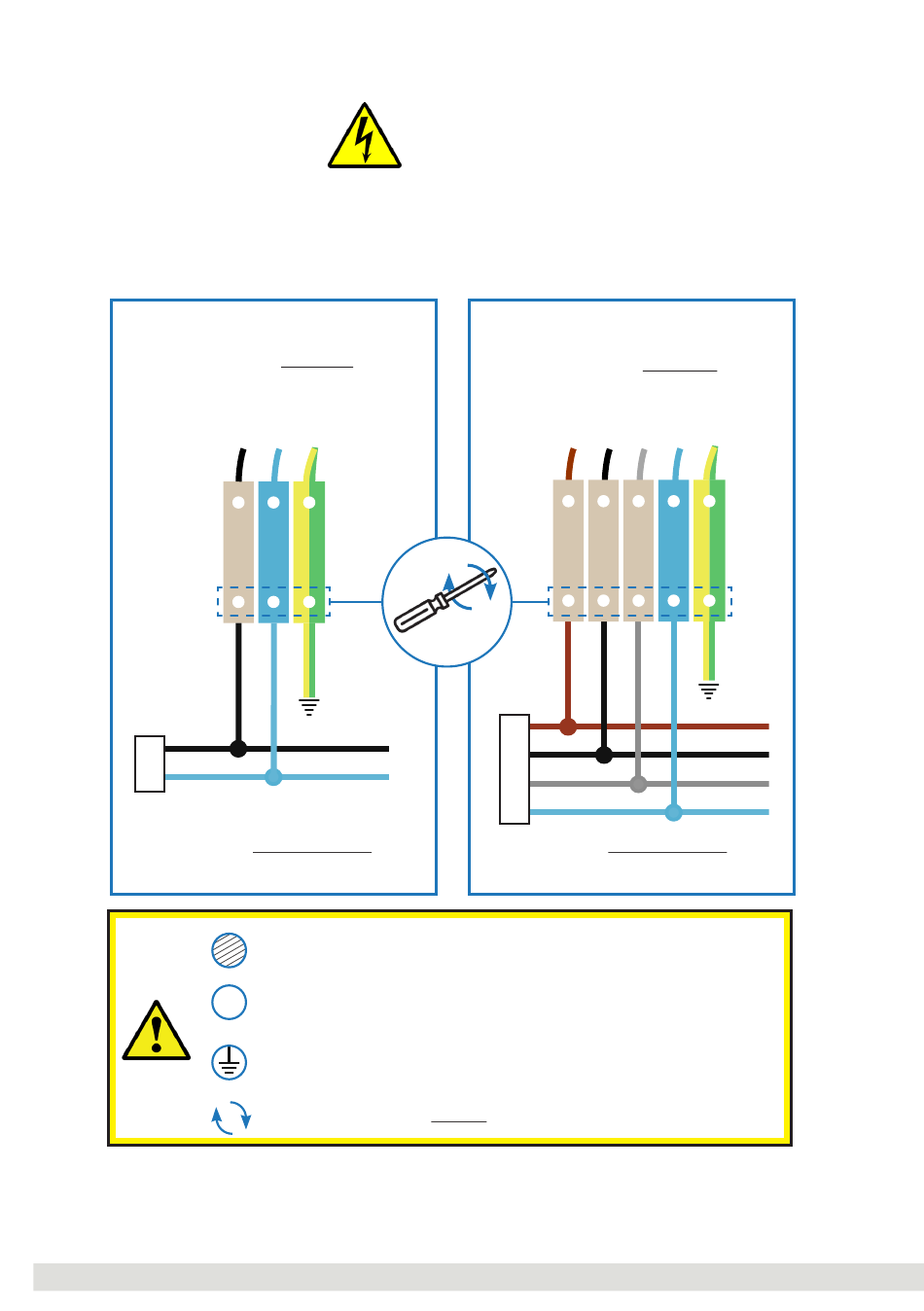

SCHÉMA DE CÂBLAGE eVOLVE MASTER – SATELLITE
1.
Point de charge MONOPHASÉ
Connectez au 230 VCA.
•
L
N
•
Utilisez les presse-étoupes fournis
afin de réaliser la protection IP
S
Al/Cu
22
Section maximale du bornier : 35 mm
Type de câble autorisé pour le bornier : Aluminium et
cuivre
N'oubliez pas de connecter le câble de mise à la terre à la
borne de mise à la terre
Assurez-vous que toutes les vis sont bien serrées à 4,5 Nm
CIRCONTROL – Série eVolve – Manuel d'installation
Point de charge TRIPHASÉ
Connectez au 400 VCA.
•
•
Si l'alimentation est
monophasée, connectez L1 et N.
L1
L2
L3
N
•
Utilisez les presse-étoupes fournis
afin de réaliser la protection IP
2
