Raccordements

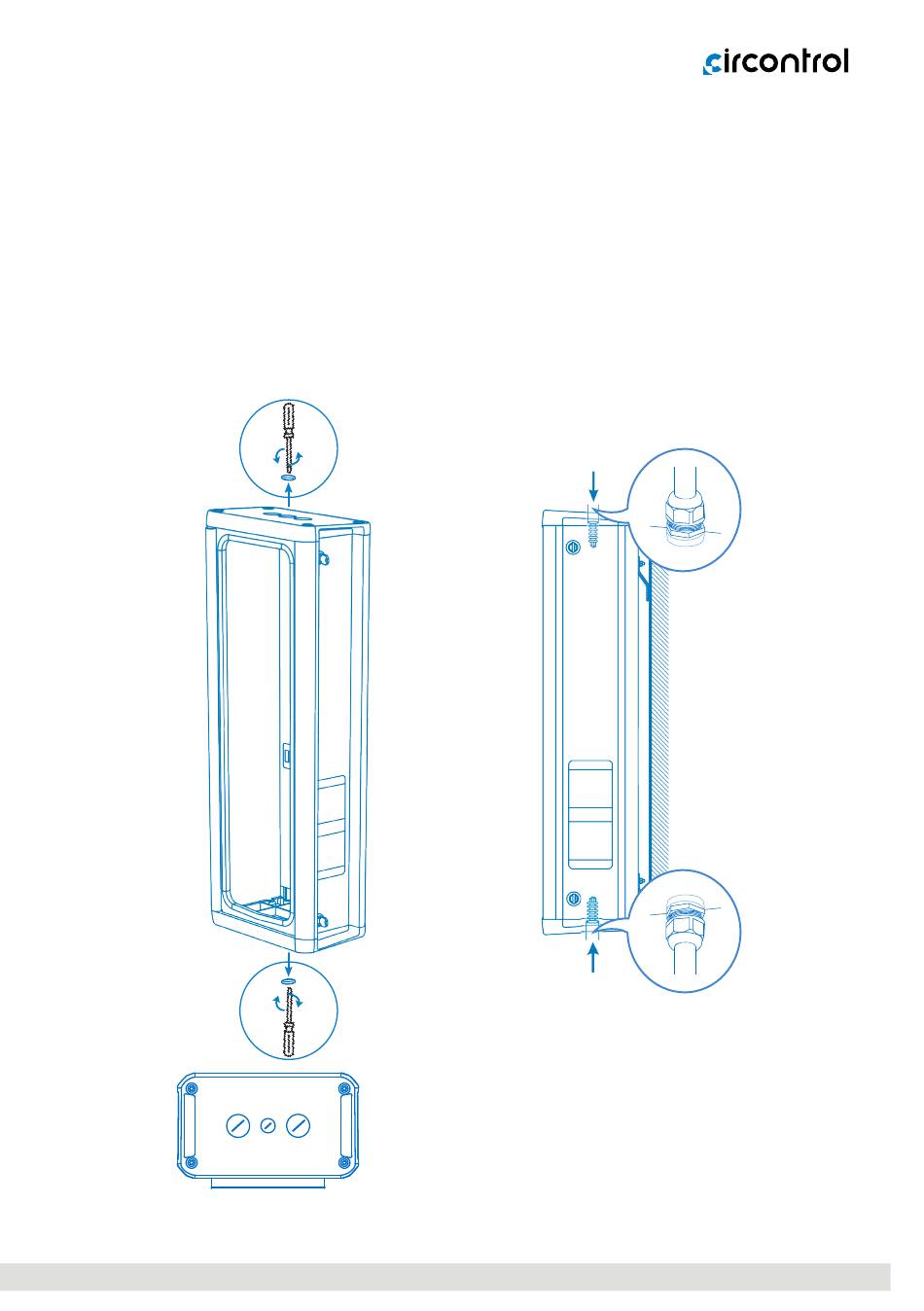

Introduisez les connexions dans le point de charge :
1.
Retirez un ou deux des capuchons supérieurs
votre connexion électrique (A ou B)
2.
Placez vos connexions électriques à l'intérieur du point de charge.
Placez le presse-étoupe en fonction de la fiche choisie.
Placez votre connexion de communication à l'intérieur du point de charge.
1
A
A
A
B
Supérieur
A
B
A
B
Inférieur
A
ou inférieurs correspondant à
(1)
.
(2)
2
A
A
B
A
A
B
Le modèle Smart n'a
(1)
que l'option inférieure
A : M40 x 1,5
(2)
B : M20 x 1,5
