Sommaire des Matières pour Circontrol Master Serie

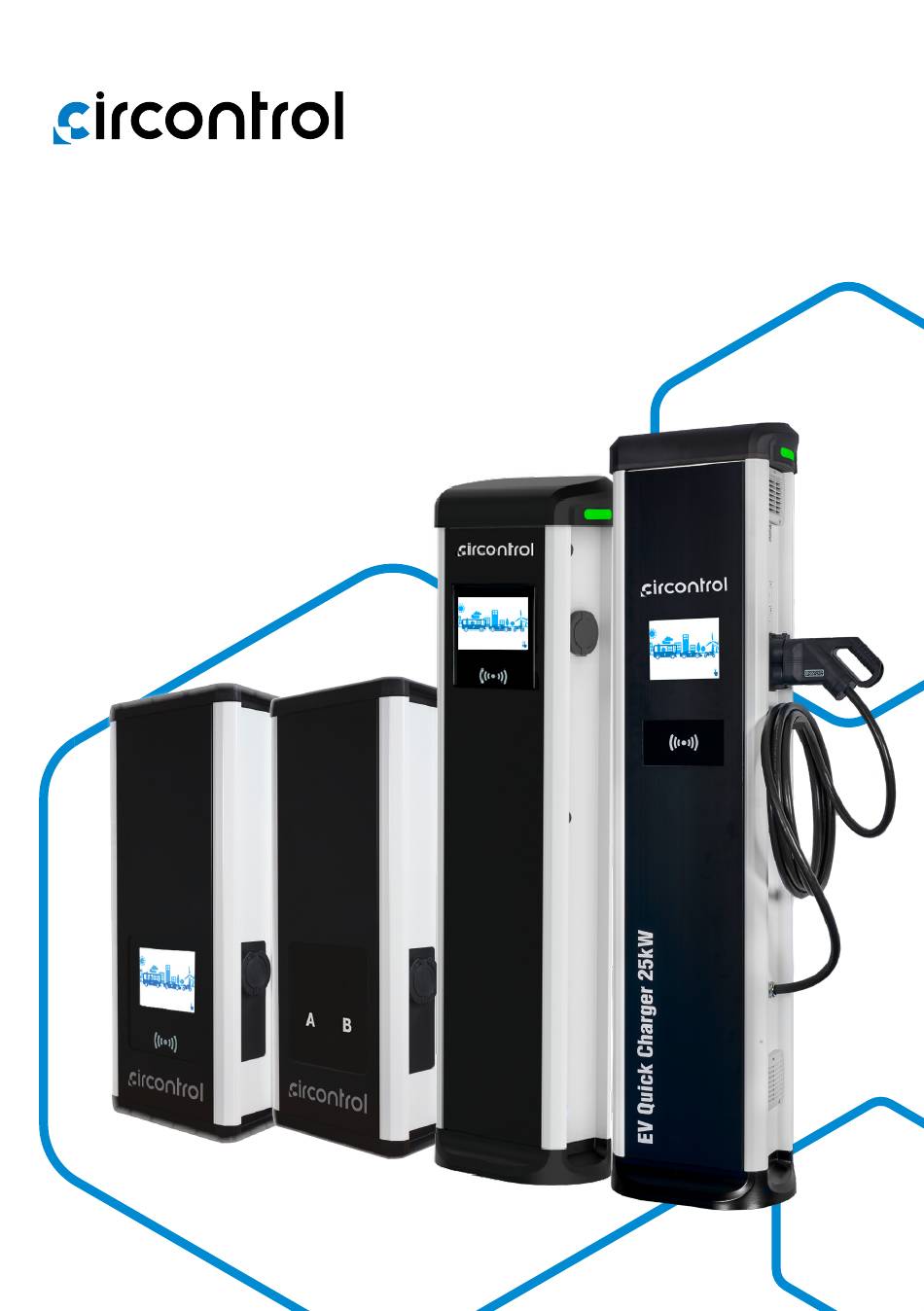

- Page 1 Master-Satellite Manuel de l’Utilisateur...
- Page 2 CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE...
- Page 3 Manuel de l’Utilisateur INFORMATIONS SUR LES DROITS D’AUTEUR Ce document est protégé par un copyright, 2023 par Circontrol, S.A. Tous les droits sont réservés. Circontrol, S.A. se réserve le droit d’apporter des améliorations aux produits décrits dans ce manuel à tout moment et sans préavis.
- Page 4 Voici votre guide pour utiliser et configurer votre solution Master-Satellite 1 - Bonjour ! 2- Caractéristiques 3- Comment l’utiliser ? A- Généralités B- Langue C- Démarrage d’une session de charge D- Événements spéciaux au démarrage d’une charge E- Arrêt d’une session de charge F- Information sur la charge G- Résumé...
- Page 5 5- Communications A- Introduction B- Configuration du modem 6- Page Web de configuration A- Tableau de bord B- Moniteur C- Historique D- Intégrations E- Configuration F- Maintenance 7- OCPP 1.6J A- Introduction B- Avant de commencer C- Configuration 8- Surveillance 9 - Données techniques A- Charge en courant alternatif B- Charge en courant continu...
- Page 6 électrique lors des opérations effectuées à l’intérieur de l’unité. L’appareil doit être déconnecté de toute source d’énergie pendant la mise en service. ATTENTION ! Indique que des dommages matériels peuvent survenir si des précautions appropriées ne sont pas prises. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 7 • N’utilisez pas ce produit si le boîtier ou le connecteur EV est cassé, fissuré, • Ne pas modifier le point de charge. En ouvert ou présente tout autre signe de cas de modification, CIRCONTROL décline dommage. toute responsabilité et la garantie est annulée.
- Page 8 • Lumière de courtoisie intégrée* : Facilite la localisation du point de charge dans les zones sombres et la lecture des instructions pour l’opérateur. • Système de paiement intégré (option) : Possibilité de paiement par carte sans contact. (*) Disponibilité en fonction du modèle CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 9 Satellite • Verrouillage du connecteur : Système de verrouillage disponible pour éviter la déconnexion du VE pendant la charge. • Balise lumineuse : Trois LED de couleur indiquent en un coup d’œil l’état de tous les connecteurs (libre, erreur, en charge ou terminé). •...
- Page 10 Wallbox eVolve Satellite S/T Raption 50 Raption HV Raption HV EVO Raption 100 Raption 150 Raption 150 Compact Raption 200 Raption 400 Poste eVolve Rapid Master Wallbox eVolve Rapid Satellite Poste eVolve Rapid Satellite CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 11 Prises de courant pour chaque master (maître) Vous avez différentes possibilités pour se brancher à la solution Master-Satellite, avec un maximum de 18 prises, en tenant compte du fait qu’une prise CC équivaut à 3 prises CA. CHAdeMO J1772 Mennekes CCS 1 CCS 2 (Type 1)
- Page 12 10 secondes pour démarrer, l’écran affiche l’image suivante : LE SYSTÈME EST EN COURS DE DÉMARRAGE, VEUILLEZ PATIENTER Version La version du micrologiciel est affichée dans le coin inférieur droit. Après 10 secondes, le premier écran qui s’affiche est l’économiseur d’écran. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 13 Lorsque l’on tape sur l’écran, l’IHM passe au suivant : * Sélectionner la méthode d’identification Dans ce nouvel écran, le point de charge demande d’indiquer la méthode d’identification que l’utilisateur va utiliser pour lancer une transaction de charge. - Le choix des options RFID ou clavier sont les options qui permettront d’initier une «...
- Page 14 à la langue par défaut, qui est configurée dans la page Web de configuration. La disponibilité des différentes langues dépend de la version du micrologiciel. En cas de doute, veuillez vous adresser à votre fournisseur local. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 15 Démarrage d’une session de charge Une fois la carte d’identification présentée, l’autorisation d’accès peut prendre quelques secondes. autorisation en cours ... veuillez patienter L’IHM indique si l’accès est autorisé ou non. Autorisé Non autorisé...
- Page 16 1- Connectez votre véhicule et appuyez sur le bouton « Start » Branchez votre véhicule et appuyez sur le bouton Start À tout moment, il est possible d’appuyer sur ce bouton pour revenir à l’écran précédent. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 17 2- Vérification de la connexion du véhicule... Veuillez patienter Vérification des conditions initiales... Veuillez patienter Dans quelques secondes, la session de charge commencera et l’IHM affichera le processus de charge. Appuyez sur ce bouton pour revenir à l’écran d’identification.
- Page 18 Si l’utilisateur n’est pas autorisé, l’IHM affichera le message suivant : Non autorisé « Échec de l’autorisation » : l’autorisation n’a pas pu être effectuée en raison d’un problème de communication avec le Back Office. Échec de l’autorisation CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 19 Il est possible que la session de charge n’ait pas pu être lancée pour une raison inattendue. L’IHM affiche l’écran suivant, appuyez sur le bouton « Réessayez » et réessayez. Erreur au démarrage d’une charge Pour réessayer le processus de chargement : Arrêter le véhicule et mettre le levier de vitesse en position parking Reconnectez votre véhicule...
- Page 20 « Stop » : Une fois la session de charge arrêtée, l’IHM affiche l’écran récapitulatif. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 21 Informations sur la charge En fonction du connecteur utilisé, l’écran de l’IHM peut afficher différentes informations sur le processus. Les informations sont presque les mêmes à quelques détails près. Montrez votre carte d’identification pour arrêter 1- Bouton de langue : permet de changer la langue de l’IHM. 2- Informations complémentaires : état actuel, erreurs, état de la batterie, etc.
- Page 22 à la session de charge. 8- Raison de l’arrêt : Il indique la raison pour laquelle la session de charge a été interrompue. (*) Cette information n’est disponible que pour les modèles des séries Raption et evolve Rapid. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 23 Bouton d’urgence Si, pour quelque raison que ce soit, le bouton d’urgence est enfoncé, toutes les transactions de charge en cours seront arrêtées, les feux de signalisation deviendront rouges et il ne sera pas possible de commencer une nouvelle transaction de charge jusqu’à ce que le processus de récupération soit achevé...
- Page 24 Le point de charge est hors service parce que le bouton d’urgence a été actionné. Cette situation affecte tous les connecteurs en même temps. S’applique lorsque la charge simultanée n’est pas disponible. Dans le cas où un connecteur est réservé ou déjà utilisé. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 25 Erreurs Le point de charge peut signaler différentes sortes d’erreurs, qui peuvent provenir de différents éléments ou dispositifs. Lorsque l’ « écran d’erreur » apparaît, il faut appuyer sur le bouton tactile « Information » pour voir le message d’erreur, comme vous pouvez le voir ci-dessous : Point de charge : Fiche : 0x20000 Prise : 0x2000...
- Page 26 Fiche : Erreur affectant une fiche. Toutes les sockets sont en état d’erreur. La fiche est inopérante. Prise : Une fiche peut avoir plus d’une prise. Une erreur peut affecter la disponibilité d’une prise et d’une fiche. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 27 CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE...
- Page 28 être connectés au même commutateur Ethernet avant de procéder à la mise en service. *Le dispositif de commutation peut être situé à l’intérieur du point de charge principal en tant qu’option. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 29 TCP1RS. L’emplacement de ce dispositif peut varier en fonction du modèle. Pour plus d’informations, veuillez contacter le service après-vente de Circontrol. Avant de commencer, assurez-vous que tous les éléments suivants sont prêts : Ordinateur fonctionnant Câble UTP (au moins un IPSetup.exe (...
- Page 30 1 - Connectez le câble UTP à l’ordinateur (fonctionnant sous Microsoft Windows, au moins Windows XP) et au commutateur Ethernet. L’ordinateur et le point de charge doivent faire partie du même réseau et se trouver dans le même rayon d’action. 2 - Exécuter IPSetup_v21.exe sur l’ordinateur. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 31 3 - Choisissez entre TCP1RS+ et TCP2RS+ en fonction du type de point de charge avec lequel vous travaillez : TCP1RS+ : Point de charge fonctionnant comme un satellite TCP2RS+ : Point de charge travaillant en tant que master (maître) 4 - Entrez les paramètres suivants et cliquez sur «...
- Page 32 6 - Attendez 30 secondes environ jusqu’à ce que le processus soit terminé. 7 - Le processus est terminé lorsque le message suivant apparaît. En cliquant sur « OK », la page Web de configuration s’ouvre. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 33 CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE...
- Page 34 Étape 2 - vérifier que le point de charge est équipé d’une antenne sur le couvercle. Le modem est entièrement configuré par défaut chez Circontrol. Ne restez dans cette section que s’il est nécessaire de la configurer. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 35 Configuration du modem 1 - PRÉSENTATION DU MODEM Le modem 4G installé en usine dans le point de charge fait partie de la série RUT24X de Teltonika. Ce dispositif permet de se connecter au point de charge via les réseaux 4G afin de visualiser ou de gérer à...
- Page 36 • Voyant LED 2G/3G/4G allumé : 2G/3G/4G connectées avec session de données • Voyant LED 2G/3G/4G clignotant rapidement : 2G/3G/4G connectées avec une session de données et les données sont en cours de transfert. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 37 3 — INSTALLATION DE LA CARTE SIM Insérez la carte SIM qui vous a été fournie par votre ISP (fournisseur de service Internet). L’orientation correcte de la carte SIM est indiquée sur l’image. 1. Appuyer sur le bouton d’extraction du support SIM 2.
- Page 38 4.2 Sur votre ordinateur de service, recherchez le point d’accès nommé ChargePoint_ xxxxxxxx (où « x » indique le numéro de série) et connectez-vous-y. 4.3 Ouvrez un navigateur Web et tapez http://192.168.1.1,comme indiqué sur la face avant du modem. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 39 Utilisez les paramètres suivants lorsque vous êtes invité à vous authentifier, puis cliquez sur connexion. Nom d’utilisateur : admin ; Mot de passe : Admin001 Pour modifier le mot de passe, n’oubliez pas de le régler du côté du point de charge, comme expliqué dans la section 6.
- Page 40 Selon le mode dans lequel vous êtes connecté, le flux de vis est différent : - Mode de base : Réseau > > mob1s1a1 > Allez dans Auto APN (activé) > enregistrer et appliquer Il n’est pas nécessaire de saisir un APN. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 41 CHAP, sélectionnez-le dans le champ Méthode d’authentification et introduisez un mot de passe et un nom d’utilisateur. 2. Si vous avez besoin d’une configuration personnalisée du modem, demandez à l’équipe d’assistance Circontrol de vous fournir le manuel du modem Teltonika.
- Page 42 - Mode avancé : Allez dans Réseau > Interfaces > Général > mob1s1a1 > Auto APN (activé) > enregistrer et appliquer Il n’est pas nécessaire de saisir un APN. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 43 CHAP, sélectionnez-le dans le champ Méthode d’authentification et introduisez un mot de passe et un nom d’utilisateur. 2. Si vous avez besoin d’une configuration personnalisée du modem, demandez à l’équipe d’assistance Circontrol de vous fournir le manuel du modem Teltonika.
- Page 44 Allez dans État > Réseau > LAN > Informations sur le réseau local et faites attention aux adresses IP Dans « Baux DHCP », vérifiez que le modem a détecté les adresses IP automatiques et les adresses MAC de votre PC de service et du point de charge. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 45 REMARQUES : 1. Si le modem n’a pas détecté l’adresse IP automatique, éteignez le disjoncteur, attendez 10 secondes et rallumez-le. Connectez à nouveau votre PC de service au point d’accès nommé ChargePoint_xxxxxxxx, et répétez les étapes 4.3 à 4.6. 2. Pour s’assurer que l’adresse MAC du point de charge est correcte, elle peut être vérifiée sur l’étiquette derrière l’écran de l’IHM.
- Page 46 Adresse MAC - Il s’agit du numéro MAC qui se trouve derrière l’écran de l’IHM, sur l’étiquette Adresse IP - 192.168.1.50 Après avoir rempli les champs, cliquez sur le bouton « Enregistrer et appliquer ». CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 47 4.8 Déconnecter le MCB à l’intérieur du point de charge afin d’effectuer un hard reset sur le modem et l’écran IHM, après 10 secondes rallumer le MCB. 4.9 Répéter les points 4.2 et 4.3 expliqués ci-dessus : 4.2 - Rechercher le point d’accès du modem et s’y connecter. 4.3 - Se connecter à...
- Page 48 50000 9191 9191 192.168.1.1 Si nécessaire, il est possible d’activer les autres ports ou de les introduire en suivant le tableau ci-dessus. Cliquez sur le bouton « Enregistrer et appliquer » après toute modification. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 49 4.12 Allez dans Réseau > Pare-feu > Règles de trafic (uniquement en mode avancé) Descendez et cherchez les champs « Enable_HTTP_WAN » et « Enable_HTTPS_WAN » et activez-les. Redescendez et appuyez sur le bouton « Enregistrer et appliquer ».
- Page 50 Pendant le processus, le système affiche la progression, ne pas éteindre le modem. 4.14 Répéter les points 4.2 et 4.3 expliqués ci-dessus : 4.2 - Rechercher le point d’accès du modem et s’y connecter. 4.3 - Se connecter à la page Web du modem avec authentification. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 51 4.15 Il est nécessaire de vérifier que l’option modem Teltonika RUT24X LTE est sélectionnée sur la page Web de configuration du point de charge : Assurez-vous que votre PC de service est toujours connecté au point de charge par WiFi, ouvrez un navigateur Web et tapez 192.168.1.50. Allez dans Configuration >...
- Page 52 Une fois que vous avez appuyé sur le bouton info, l’écran ci-dessus s’affiche, avec des informations sur le modèle et la version du micrologiciel, entre autres. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 53 COMMUNICATIONS Il montre les informations pertinentes suivantes : Valeur Description Abréviation de « Internet Protocol ». Identifiant qui permet d’envoyer des informations entre les appareils d’un réseau. Adresse MAC Identifiant de la carte réseau du point de charge POINT DE CHARGE Il est affiché...
- Page 54 à distance. Il est également indiqué lorsque le connecteur individuel présente une erreur interne, ainsi qu’un code d’erreur, afin de rechercher le type d’erreur. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 55 Historique Cette section fournit des informations sur chaque transaction de charge démarrée dans le point de charge. Il est possible de vérifier la date et l’heure de début et de fin d’une transaction de charge, l’énergie chargée, l’alias de l’utilisateur et le type de charge utilisé. Tous ces éléments peuvent être organisés en fonction des besoins de l’utilisateur.
- Page 56 En cliquant sur l’onglet « Intégrations », l’utilisateur pourra activer les intégrations OCPP. NOTE : l’intégration du point de charge fera l’objet d’un chapitre distinct. Les chapitres 6 et 7 suivants expliquent comment intégrer l’OCPP. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 57 Configuration Dans cette section, il est possible d’ajuster de nombreux paramètres différents liés au point de charge, en fonction des éléments qu’il possède et du niveau de sécurité qu’il est souhaitable d’avoir. MÉTHODE D’IDENTIFICATION Il est possible d’activer ou de désactiver l’option afin d’utiliser le point de charge avec ou sans identification, et aussi, de préciser si l’utilisateur est capable d’arrêter la transaction de charge.
- Page 58 Il peut être téléchargé dans le fichier existant chaque fois que cela est nécessaire. FICHES Il est possible de choisir la charge rapide, la charge lente ou les deux, en fonction des besoins du point de charge. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 59 CHARGE : Le point de charge est capable d’équilibrer la puissance disponible en fonction du nombre de prises utilisées. Valeur Description ACTIVÉE : le point de charge partage équitablement la puissance fournie à chaque transaction de charge en cours sans dépasser la limite configurée. Équilibrage de la puissance DÉSACTIVÉ...
- Page 60 Il indique la puissance disponible à répartir entre les maximal (A) est la véhicules connectés. Le courant Puissance puissance disponible UNIQUEMENT pour les prises de partagée courant alternatif. OCPP - Charge L’équilibrage de la puissance se fait par l’intermédiaire de intelligente l’OCPP. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 61 COMMUNICATIONS Cette section présente la configuration de base des paramètres du réseau. Le serveur DHCP (routeur) permet d’activer ou de désactiver l’attribution d’adresses IP. À activer lorsque l’on travaille avec les modems intégrés.
- Page 62 D’autre part, dans la colonne de droite se trouvent celles qui ont été choisies pour être affichées dans le point de charge, organisées comme indiqué à l’écran. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 63 Dans l’onglet « écran de veille », il est possible de régler le délai d’attente et la luminosité et d’activer ou de désactiver les publicités, ce qui permet de personnaliser l’image de l’écran de veille en téléchargeant un fichier. MASTER-SATELLITE Dans cette section, il est possible de synchroniser de nouveaux points de charge satellites, qui sont liés à...
- Page 64 - CC : Possibilité de choisir uniquement le modèle eVolve Rapid Satellite. - CA : Il s’agit d’un code de configuration à 25 chiffres. Cinq paramètres peuvent être modifiés, en fonction des spécifications du modèle. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 65 En utilisant le code de l’image comme exemple, on accède aux paramètres modifiables. xxxxxx64x53xx2xxxxxx.rev 0 xxxxxxAAxBCxxDDxxxxx.EEEE Les multiples possibilités pour chaque paramètre sont décrites dans le tableau suivant : Valeur facultatif Description Courant Courant d’entrée CA. (32 A + 32 A) alternatif (AA) Version T2S32.
- Page 66 Montant à payer en fonction de l’énergie fournie au VE. Taxe pour la durée Montant à payer en fonction de la durée de la transaction de charge. Tous ces paramètres peuvent être combinés en fonction des préférences du client. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 67 SÉCURITÉ Valeur Description ACTIVÉE : Les informations transférées entre le point de charge et l’ordinateur portable sont complètement cryptées. Une fois activée, il faut procéder à quelques modifications dans la configuration du N’autoriser que modem, comme expliqué ci-dessous. les connexions sécurisées DÉSACTIVÉE : il n’est pas possible d’assurer des connexions sécurisées entre le point de charge et l’ordinateur portable.
- Page 68 Localisez le port nommé « Enable_ HTTPS_WAN_PASSTHROUGH » et cliquez sur le bouton Une fois dans l’écran d’édition, insérez 192.168.1.50 dans le champ « adresse IP interne » et cliquez sur enregistrer et appliquer. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 69 2. Allez dans Réseau > Pare-feu > Transfert de port Dans la partie inférieure de l’écran, ajoutez une nouvelle règle de transfert de port avec les paramètres suivants et une fois introduite, cliquez sur le bouton « ajouter » : Nom : Enable_HTTPS_WAN_OCPP Port externe : 8443 Adresse IP interne : 192.168.1.50...
- Page 70 Une fois dans l’écran d’édition, insérez 192.168.1.50 dans le champ « adresse de destination » et 443 dans le champ « port de destination » ; puis cliquez sur le bouton enregistrer et appliquer. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 71 4. Allez dans Réseau > Pare-feu > Règles de trafic (uniquement en mode avancé) Dans la partie inférieure de l’écran, ajoutez une nouvelle règle de trafic avec les paramètres suivants et une fois introduite, cliquez sur le bouton « ajouter » : Nom : Protocole OCPP : Toutes les adresses de destination : 192.168.1.50...
- Page 72 Dans cette section, il est possible de consulter l’état des appareils qui communiquent via RS-485. MISES À JOUR Cet onglet permet de mettre à jour à distance le micrologiciel du point de charge et l’application. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 73 Pour obtenir la dernière version du micrologiciel ou pour toute mise à jour de configuration spéciale, veuillez contacter le service d’assistance de CIRCONTROL. DIAGNOSTICS En cliquant sur l’onglet « Tester HW (HW Testing) », il est possible d’activer ou de désactiver l’option «...
- Page 74 AVANCÉ Cette section permet de régler l’heure et le fuseau horaire de la région pour le point de charge. Il offre également la possibilité de réinitialiser le point de charge. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 75 Ensuite, nous expliquerons les différentes sections des rubriques « Date et heure » et « Réinitialiser » Valeur Description Sélectionnez le fuseau horaire de la région pour le point Fuseau horaire de charge en fonction de l’emplacement. Heure Date et heure actuelles du point de charge. Serveur NTP primaire Synchronisation automatique de l’heure par Internet.
- Page 76 à n’importe quel point de charge, quel que soit le fournisseur. Suivez les étapes suivantes pour configurer OCPP 1.6 dans les points de charge Circontrol. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 77 Avant de commencer Vérifier les étapes suivantes afin d’assurer le bon fonctionnement de l’OCPP 1.6 : Allez à la page Web de configuration > onglet « Intégrations » > onglet « Général » Une fois dans la section générale, L’IP publique source établit où le point de charge doit obtenir l’adresse IP publique afin de l’envoyer plus tard au back-end.
- Page 78 REMARQUE : Le point de charge fonctionne de manière autonome si l’option « aucun » est sélectionnée. Toutes les cartes d’identification sont autorisées pour démarrer/ arrêter une nouvelle transaction et aucune demande n’est envoyée au back-end. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 79 Valeur Description ID du point de Identifiant du point de charge. charge Authentification Définissez une authentification si nécessaire, en choisissant de base les options « Activé » et « Désactivé ». URL de connexion Adresse URL du système central. Mot de passe du Introduire le mot de passe du SC si nécessaire.
- Page 80 Allez à la page Web de configuration > Intégrations >onglet paramètres Une fois l’option OCPP 1.6 sélectionnée, un lien apparaît permettant d’accéder à la configuration d’OCPP. Veuillez cliquer sur le bouton de lien comme indiqué sur l’image : CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 81 Valeur Description ACTIVÉE : Synchronisation de la date et de l’heure. Utiliser la DÉSACTIVÉ : Synchronisation de la date et de l’heure. synchronisation temporelle OCPP *REMARQUE : La date et l’heure sont envoyées par le backend à chaque réponse du heartbeat. PARTIELLE : Envoi de la consommation partielle d’énergie pendant que le véhicule est en charge.
- Page 82 Allez à la page Web de configuration > Intégrations > onglet « certificats SSL » Pour les connexions WSS, un certificat du système central est nécessaire. Téléchargez-le dans cette section. Pour obtenir les certificats les plus récents, veuillez contacter le système central avec lequel vous travaillez. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 83 Allez à la page Web de configuration > Intégrations > onglet « touches de configuration »...
- Page 84 à commencer la charge. Autoriser la transmission DÉSACTIVÉ : pendant une période hors ligne, les identifiants hors ligne pour inconnus ne sont PAS autorisés à commencer la charge. un numéro d’identification inconnu CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 85 Valeur Description DÉSACTIVÉE : pendant une période hors ligne, les identifiants Autorisation autorisés localement sont autorisés a commencer la charge. locale en hors- ligne DÉSACTIVÉ : pendant une période hors-ligne, les identifiants autorisés localement ne sont PAS autorisés à démarrer la charge.
- Page 86 Il est possible de télécharger une copie de sauvegarde du point de charge en cliquant sur le bouton « Télécharger la configuration ». D’autre part, il est également possible de télécharger une sauvegarde préalablement téléchargée à partir d’un autre point de charge. CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 87 Allez à la page Web de configuration > Intégrations > onglet « sécurité » Dans ce chapitre, un utilisateur et un mot de passe pourraient être introduits afin d’entrer dans cette section. Cette option peut être modifiée à tout moment. REMARQUE : L’ancien mot de passe est 1234 par défaut.
- Page 88 La principale façon de se connecter est d’utiliser le logiciel client CirCarLife (fourni par l’équipe d’assistance de Circontrol) ou vous pouvez le télécharger à partir de la page Web de la zone experte de Circontrol.
- Page 90 OCPP 1.6J / 2.0 HW Prêt Affichage IHM écran tactile antivandalisme de 8 pouces Lecteur RFID ISO/IEC 14443 A/B MIFARE Classic/DESFire EV1 ISO 18092 ECMA-340 NFC 16,53 MHz Satellite Communication du master Ethernet UTP CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 91 Dispositifs facultatifs Kit basse température -30 °C à +45 ºC Protection de sécurité DDR Type A + 6 mA CC DDR Type B (30 mA) Protection contre les surten- Parasurtenseur quadripolaire IEC 61643-1 (classe II) sions Protection des prises de Obturateur type 2 Communication sans fil...
- Page 92 Voyants d’état Indicateur de couleur indication Verrouillage de la porte de Serrure à clé de sé- curité l’enceinte Porte frontale Accès à l’enceinte Longueur du câble de 5,5 mètres charge Classe 1 - EN50470-3 CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 93 Dispositifs facultatifs Communication sans fil LATAM/APAC - 4 G LTE/GPRS/GSM (uniquement disponible pour le Maître) Concentrateur de réseau Exten- Commutateur TCP Ethernet 16 ports sion RFID (uniquement disponible en Master) Extension RFID Legic Advant / Legic Prime ISO 15693 / ISO 18092, Sony FeliCa Paiement sans contact* Terminal de paiement par carte de crédit, intégré...
- Page 94 Besoin d’aide ? CIRCONTROL — Master-Satellite Manuel de l’utilisateur...
- Page 95 Pour toute question ou demande d’informations complémentaires, veuillez contacter notre service après-vente support@circontrol.com www.circontrol.com (+34) 937 362 940 (+34) 937 362 941...
- Page 96 CIRCONTROL MASTER-SATELLITE MANUEL DE L’UTILISATEUR Un guide complet sur l’utilisation et la configuration de votre solution Master-Satellite. v5.0 - 28 mai 2023 CIRCONTROL S.A. - TOUS DROITS RÉSERVÉS...
