8. Equipement spécial/Accessoires

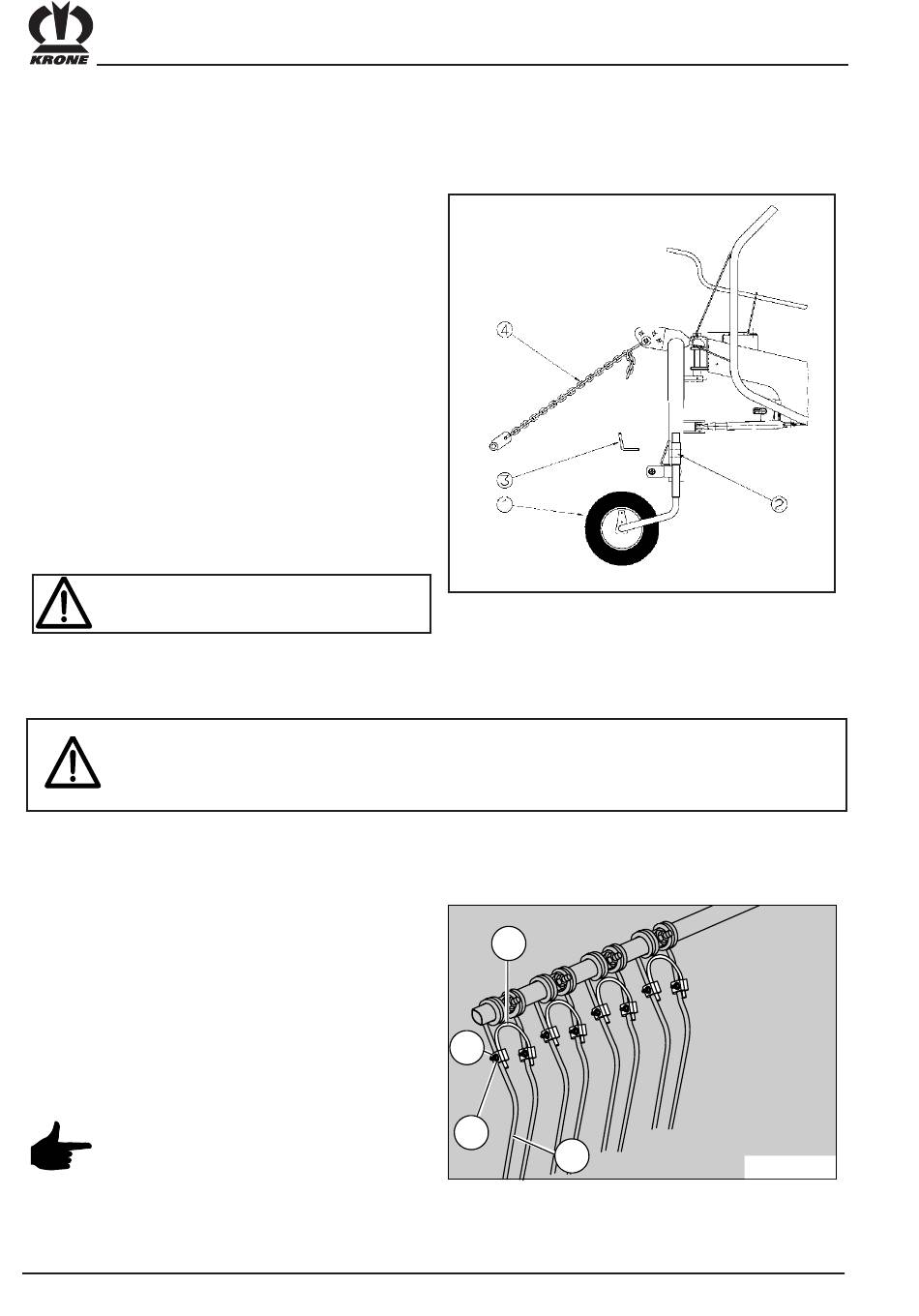

8.1 Roue support avec bras oscillant
supérieur à chaîne
Dans le cas du modèle Swadro 355 and Swadro 395, la
roue support avec bras oscillant à chaîne est montée au
niveau du cadre d'attelage à trois points, à «gauche» dans
le sens de la marche.
Montage de la roue support
Pousser la roue support (1) dans le tube de guidage soudé
à gauche dans le sens de la marche (2) au niveau du cadre
d'attelage à trois points et la monter dans la position
souhaitée au moyen de l'axe débrochable (3).
Monter le support de chaîne (4) à l'aide de l'axe du bras
oscillant supérieur au niveau du raccord du bras oscillant
supérieur du cadre d'attelage à trois points.
Placer la chaîne (4) au niveau du raccord du bras oscillant
supérieur de sorte qu'elle fléchisse légèrement lorsque la
machine est abaissée. L'andaineuse rotative peut ainsi
s'adapter aux déformations du sol.
Pour le transport routier, utiliser un bras
oscillant supérieur rigide !
8.2 Dispositif de sécurité contre les
pertes de dents
• Lors des travaux d'entretien, de maintenance, de réparation et de montage au niveau
de l'andaineuse rotative, toujours débrayer la prise de force.
• Couper le moteur et retirer la clé de contact.
• Bloquer le tracteur et l'andaineuse rotative afin d'éviter tout déplacement intempestif !
Montage du dispositif de sécurité contre les pertes
de dents
Le dispositif de sécurité contre les pertes de dents pour
les dents doubles à ressort se compose :
•
d'un câble
•
de deux pinces de câble avec
•
respectivement deux boulons à tête bombée, des
rondelles et des écrous de blocage
Fixer le câble (1) à l'aide des pinces de câble (2) au
niveau des dents de la toupie (3).
Le câble doit se trouver derrière les dents
de la toupie par rapport au sens de
rotation. Les écrous (4) des pinces de
câble doivent être orientés vers
l'extérieur.
24
1
4
2
3
KS-0-019
KS-0-015
