Maintenance
Pos : 23.40.8 /BA/Wartung/Mähwerke/Sc hersic herung/Nac h dem Absc heren Eas yCut @ 3\mod_1204205154608_64.doc x @ 69942 @ 3 @ 1
10.14.1
Après le cisaillement
Attention ! - La position de montage des logements de paliers n'a pas été respectée.
Effet : dommages sur la machine
•
Les porte-couteaux, resp. les tambours avec rotation à droite (RE/RZ) reçoivent toujours
un arbre de pignon et un écrou avec filetage à droite (aucune rainure d'identification sur
l'arbre de pignon et l'écrou).
•
Les porte-couteaux, resp. les tambours avec rotation à gauche (LE/LZ) reçoivent toujours
un arbre de pignon et un écrou avec filetage à gauche (avec rainure d'identification sur
l'arbre de pignon et l'écrou).
3a

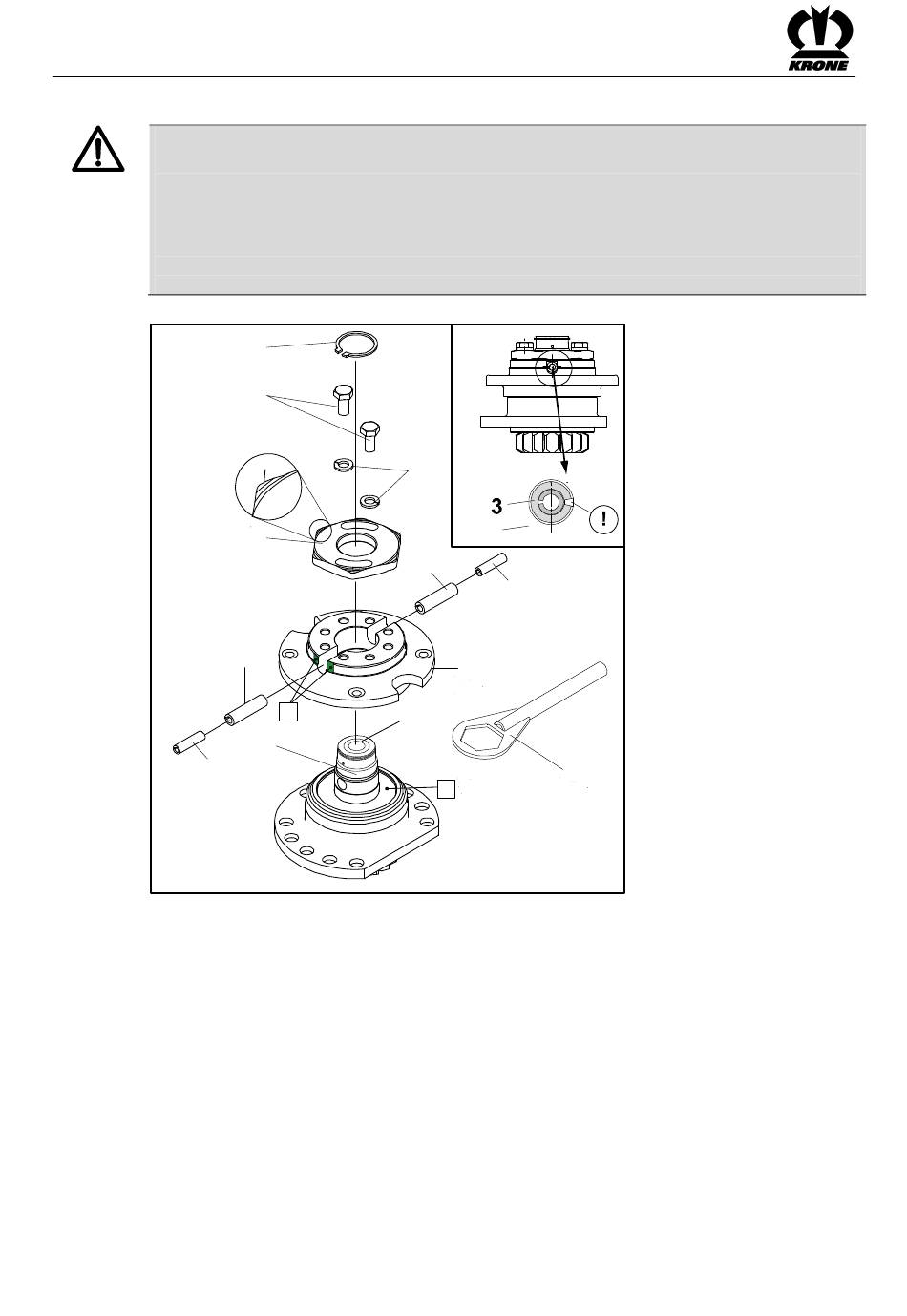

Fig. 45
70
7
8
a
2
3
d
b
4
9
3a
3
3a
1
10
c
EC-255-0
