9
Réglages
Pos : 21.2 /BA/Sicher heit/Gefahr enhi nweis e/Eins tell arbeiten / Eins tell ungenGefahr - Eins tellar beiten angebaute M asc hinen @ 6\mod_1214455875276_64.doc x @ 94248 @ @ 1
Danger ! - Mouvement inattendu de la machine
Effet : danger de mort ou graves blessures.
•
Toujours procéder aux travaux de réglage avec un entraînement coupé et un moteur
arrêté !
•
Arrêter le moteur
•
Retirer la clé de contact.
•
Protéger le tracteur contre le déplacement involontaire.
Pos : 21.3 /BA/Eins tell ung en/Mähwer ke/Eas yC ut/Kennzeic hnung der Sc hwenkgetriebe grün/beige @ 10\mod_1222262833203_64.doc x @ 139376 @ @ 1
De principe, la faucheuse à disques est dotée d'un engrenage pivotant vert fonctionnant à une
vitesse d'entraînement de 1000 tr/min. Sur demande, il est également possible de monter un
engrenage pivotant d'une vitesse d'entraînement de 540 tr/min. Cet engrenage est de couleur
beige.
Pos : 21.4 /Übersc hriften/Übersc hriften 2/A-E/Ei nstellen der Sc hnitthöhe @ 0\mod_1196660879619_64.doc x @ 9189 @ 2 @ 1
9.1
Réglage de la hauteur de coupe
Pos : 21.5 /BA/Eins tell ung en/Mähwer ke/Sc hni tthöhe/Sc hnitthöhe Bild EC 3200 @ 37\mod_1264079647653_64.doc x @ 340992 @ @ 1

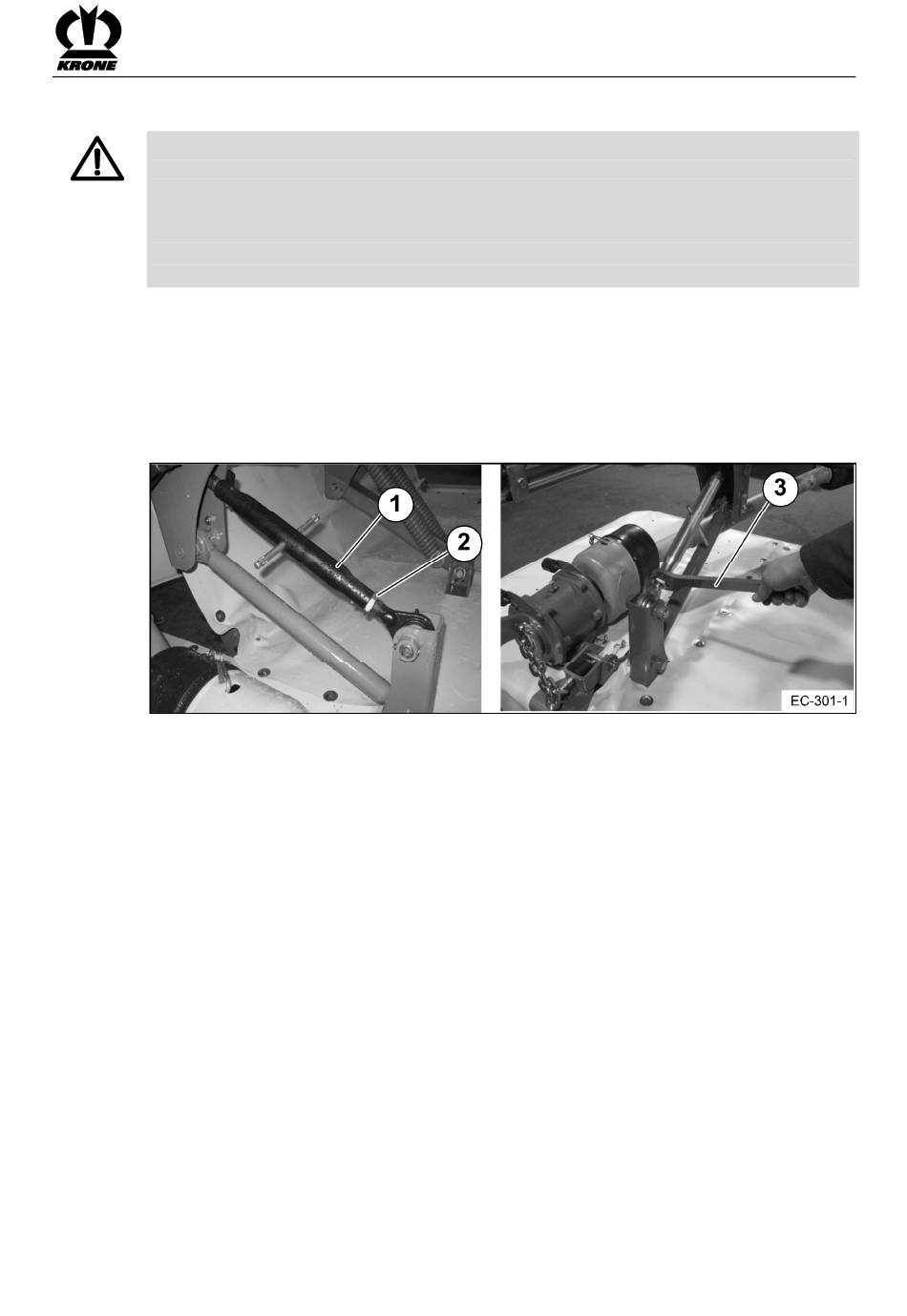

Fig. 23
Pos : 21.6 /BA/Eins tell ung en/Mähwer ke/Sc hni tthöhe/Sc hnitthöhe größ er_g eringer EC 3200 @ 37\mod_1264079961293_64.doc x @ 341047 @ @ 1
La hauteur de coupe peut être adaptée aux différentes conditions du sol.
Le réglage de la hauteur de coupe se fait en tournant le guide supérieur (1).
Pour ce faire:
•
Desserrer le contre-écrou (2) au bras supérieur (1) à l'aide de la clé spéciale fournie (3)
(la clé spéciale pour le réglage de la hauteur de coupe se trouve à côté de boîte à outils).
•
Régler la hauteur de coupe souhaitée en tournant le guide supérieur.
•
Serrer le contre-écrou (2) au bras supérieur (1).
Bras supérieur plus long = hauteur de coupe plus importante
Bras supérieur plus court = hauteur de coupe moindre
Pos : 21.7 /BA/---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
Réglages
43
