6.6
Montage de l'arbre à cardan
Pos : 15.31 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/M ähwer ke/Anbau Gelenkwelle traktors eitig Bil d EC2800/3200 @ 10\mod_1221817267351_64.doc x @ 138213 @ @ 1

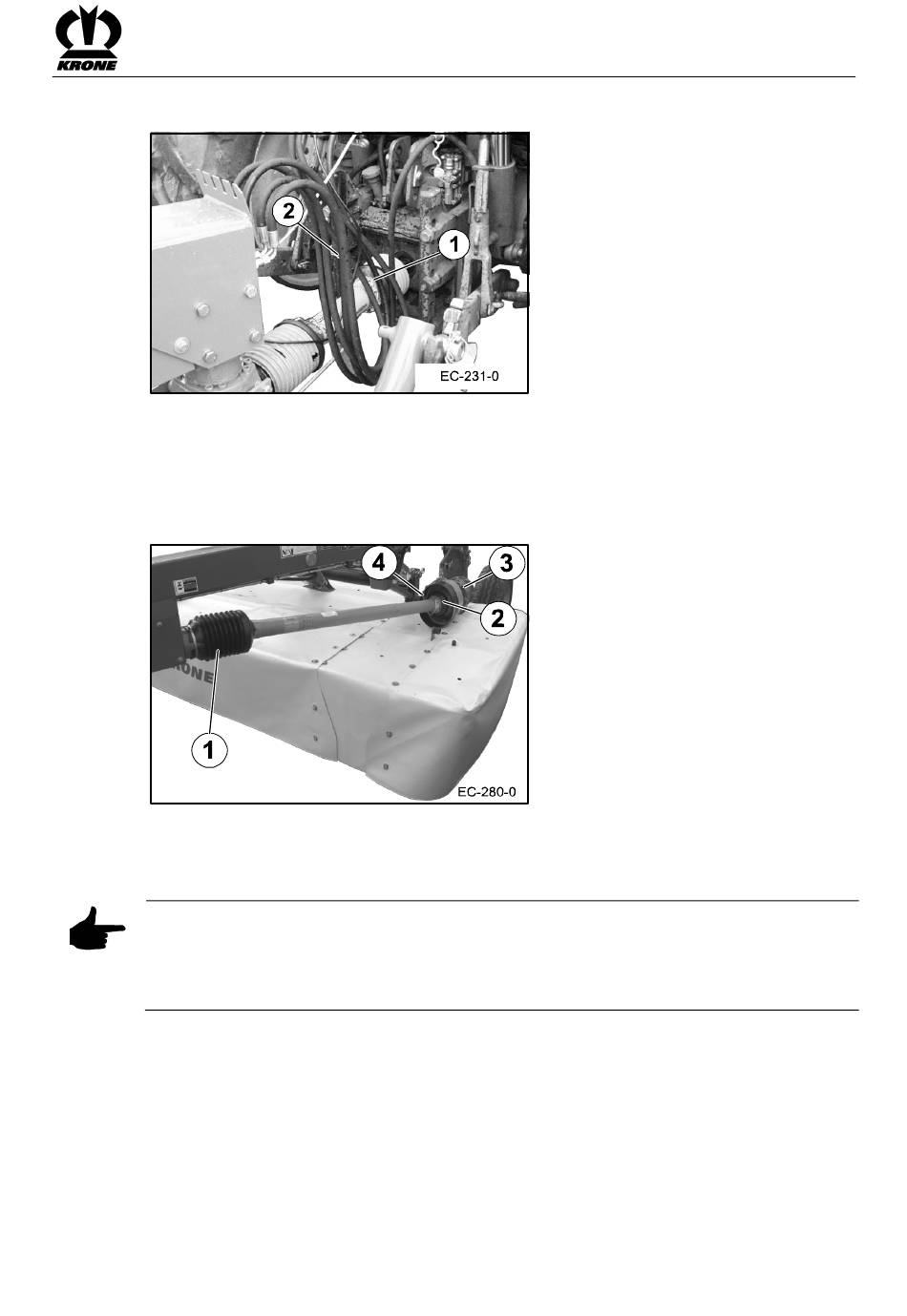

Fig. 10
Pos : 15.32 /BA/Inbetri ebnahme/Eas yCut/Anbau Gel enkwell e/Anbau Gelenkwelle gez ogene/angehängte Eas yC uts @ 9\mod_1220874876438_64.doc x @ 128290 @ @ 1
•
Faites glisser l'arbre à cardan (1) sur l'embout de prise de force du tracteur et bloquez-le.
•
Bloquez la protection de l'arbre à cardan avec la chaîne de maintien (2) pour l'empêcher
de tourner en même temps.
Pos : 15.33 /Ü bersc hriften/Ü berschriften 2/U-Z/Z wi schengelenkwelle @ 3\mod_1204702241039_64.doc x @ 71479 @ 2 @ 1
6.7
Arbre à cardan intermédiaire
Pos : 15.34 /BA/Inbetri ebnahme/Eas yCut/Anbau Gel enkwell e/Z wisc heng elenkwell e/Z wisc heng elenkwelle Bild EC 3200 @ 18\mod_1236846578741_64.doc x @ 206628 @ @ 1
Fig. 11
Pos : 15.35 /BA/Inbetri ebnahme/Eas yCut/Anbau Gel enkwell e/Z wisc heng elenkwell e/Z wisc heng elenkwelle T ext EC 2800/3200 @ 10\mod_1222069393991_64.doc x @ 138585 @ @ 1
L'arbre à cardan intermédiaire est monté avec la roue libre (1) vers le timon. L'accouplement à
friction (2) de l'arbre à cardan intermédiaire doit être accouplé à la transmission d'entrée (3).
Bloquez le tube protecteur avec la chaîne (4) pour l'empêcher de tourner.
Pos : 15.36 /BA/Inbetri ebnahme/Eas yCut/Hinweis R ei bkupplung @ 11\mod_1223358975938_64.doc x @ 145591 @ @ 1
Remarque - Accouplement à friction
Effet : Fonctionnalité et plus longue durée de vie
•
L'accouplement à friction (2) doit être purgé de l'air avant la première mise en service et
1 x par an avant la récolte. (voir chapitre Avant le début de la nouvelle saison «
Accouplement à friction »)
Pos : 15.37 /BA/---------------Seitenumbr uc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
Mise en service
31
