Première mise en service
Pos : 13.22 /Ü bersc hriften/Ü berschriften 2/F-J /Gelenkwelle montier en @ 2\mod_1202398342788_64.doc x @ 59251 @ 2 @ 1
5.5
Montage de l'arbre à cardan
Pos : 13.23 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/M ähwer keAnbau Gel enkwell e masc hinens eitig Bild EC 2800/3200 @ 10\mod_1221815178476_64.doc x @ 138124 @ @ 1

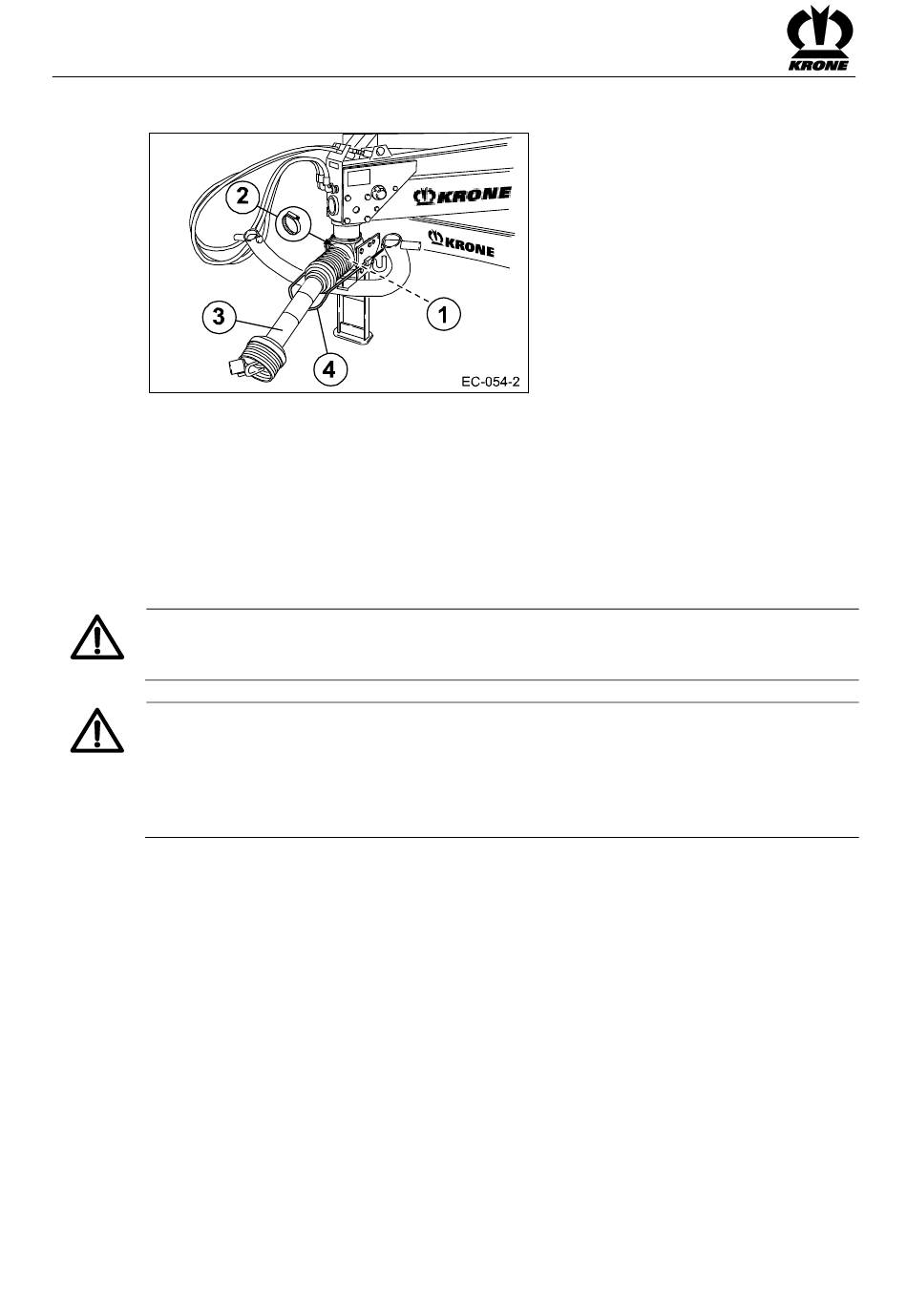

Fig. 5
Pos : 13.24 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/M ähwer keAnbau Gel enkwell e masc hinens eitig T ext EC 2800/3200 @ 10\mod_1221815274211_64.doc x @ 138146 @ @ 1
•
Faites glisser l'arbre à cardan (3) sur l'arbre d'entrée de boîte (1) de l'engrenage pivotant.
•
Engagez la protection.
•
Bloquez la protection de l'arbre à cardan avec le collier pour tubes (2) pour l'empêcher de
tourner en même temps.
•
Posez l'arbre à cardan sur le support d'arbre à cardan (4).
S'assurer que la fermeture de l'arbre à cardan est engagée. Ne jamais utiliser les chaînes
de sécurité pour maintenir l'arbre à cardan.
Pos : 13.25 /BA/Sic herheit/Gel enkwell e/Achtung - Sc hwenkber eich/Freir aum über prüfen @ 9\mod_1220536308930_64.doc x @ 126896 @ @ 1
Attention ! - Zone de pivotement de l'arbre à cardan
Effet : dommages sur le tracteur ou la machine
•
Vérifiez la zone de pivotement et l'espace libre de l'arbre à cardan !
Pos : 13.26 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/Traktor wechs el Gel enkwell enl äng e beac hten @ 6\mod_1214996938591_64.doc x @ 97740 @ @ 1
Attention ! - Changement de tracteur
Effet : Dommages matériels sur la machine
Lors de l'utilisation pour la première fois de la machine et à chaque changement de tracteur
Vérifier que l'arbre à cardan a la longueur correcte. Si la longueur de l'arbre à cardan ne
correspond pas au tracteur, respecter impérativement les consignes du chapitre « Ajustage en
longueur de l'arbre à cardan ».
Pos : 13.27 /BA/---------------Seitenumbr uc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
24
