Groupe inférieur (2) de l'engrenage pivotant
Pos : 23.32.10 /BA/Wartung/Öl kontr olle_Wec hs el/M ähwer ke/Bil d Schwenkgetri ebe unter er T eil EC 2800/3200 @ 10\mod_1222320414770_64.doc x @ 139778 @ @ 1

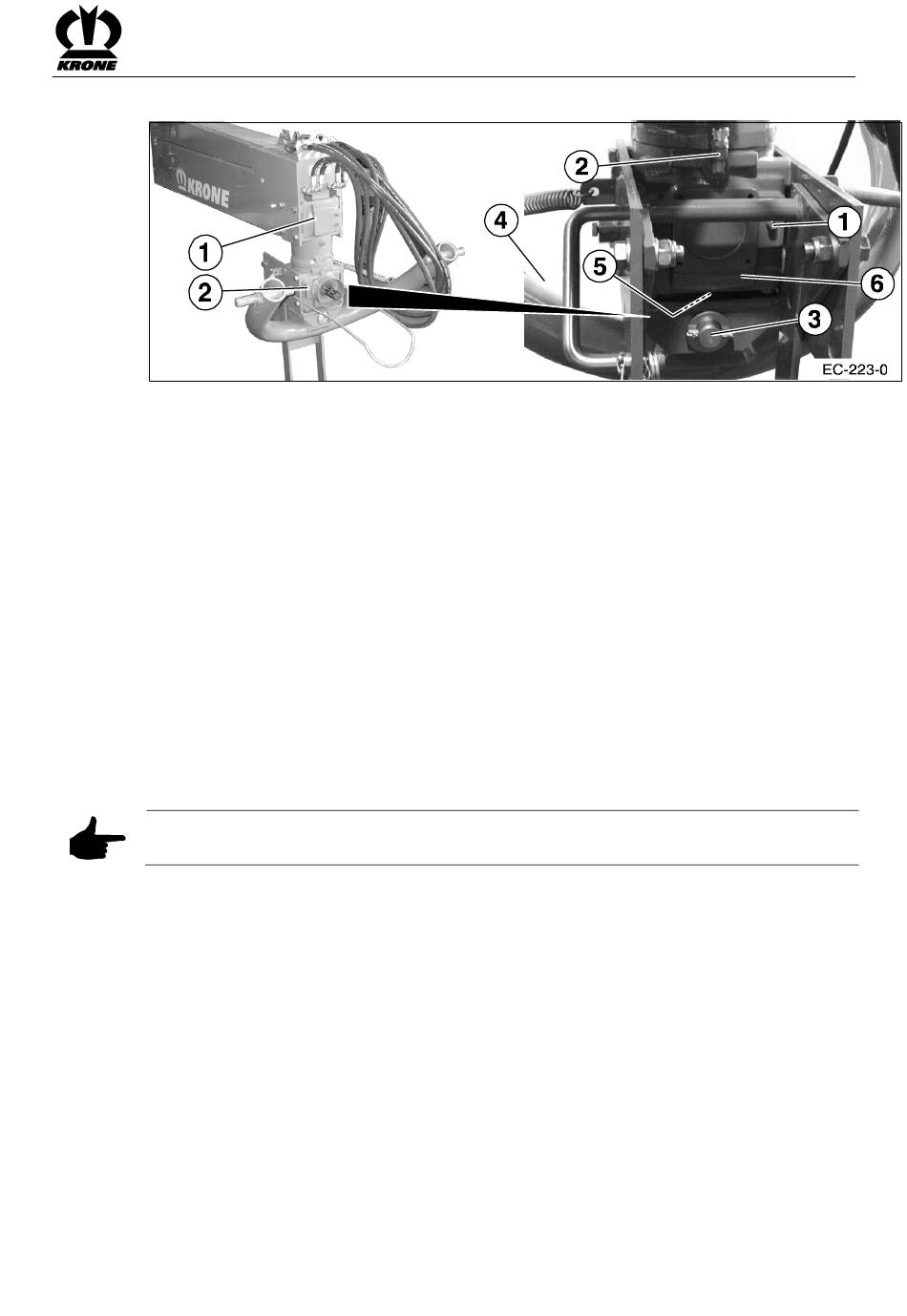

Fig. 29
Pos : 23.32.11 /BA/Wartung/Öl kontr olle_Wec hs el/Öl kontr olle_ALTÖl kontroll e SAE 90 @ 0\mod_1197008973815_64.doc x @ 15647 @ @ 1
Contrôle du niveau d'huile :
•
Intervalles de temps, voir chapitre " Périodicité pour le contrôle et la vidange de l'huile
des engrenages ".
•
Dévisser la vis de contrôle (1)
•
Niveau d'huile : jusqu'à l'alésage (1)
•
Faire l'appoint d'huile (SAE 90), si nécessaire
•
Serrer la vis de contrôle (1).
Pos : 23.32.12 /BA/Wartung/Öl kontr olle_Wec hs el/Ölwec hs el_ALT Öl wechs el Sc hwenkgetriebe unten EC 2800/3200/3210/4013 @ 10\mod_1222321147411_64.doc x @ 139799 @ @ 1
Vidange de l'huile :
•
Intervalles de temps, voir chapitre « Périodicité pour le contrôle et la vidange de l'huile
des engrenages »
•
Sortez l'axe (3) et démontez le support de bras inférieur (4).
•
Dévissez la vis de vidange d'huile (5) (sous l'engrenage (6)).
•
Recueillez l'huile usagée dans un récipient approprié.
•
Vissez la vis de vidange d'huile (5) avec une bague d'étanchéité neuve.
•
Remplissez d'huile à travers l'alésage (2) (niveau de l'huile : jusqu'à l'alésage (1)).
Pos : 23.32.13 /BA/Wartung/Öl kontr olle_Wec hs el/Ölqualität /Öl meng e: siehe Kapi tel @ 0\mod_1197007859486_64.doc x @ 15529 @ @ 1
Qualité / Quantité de l'huile : voir chapitre " Quantité d'huile à verser et désignations des
lubrifiants des engrenages "
Pos : 23.32.14 /BA/Wartung/Öl kontr olle_Wec hs el/Altöl or dnungsgemäß ents orgen @ 0\mod_1197008117002_64.doc x @ 15548 @ @ 1
Remarque
Eliminer l'huile usagée conformément à la réglementation
