5.4
Arbre à cardan
Pos : 13.16 /Ü bersc hriften/Ü berschriften 3/K-O/Längenanpass ung @ 1\mod_1201687632810_64.doc x @ 53587 @ 3 @ 1
5.4.1
Ajustage de la longueur
Pos : 13.17 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/M ähwer keLängenanpas sung Bil d EC2800/3200 @ 10\mod_1221814571820_64.doc x @ 138102 @ @ 1

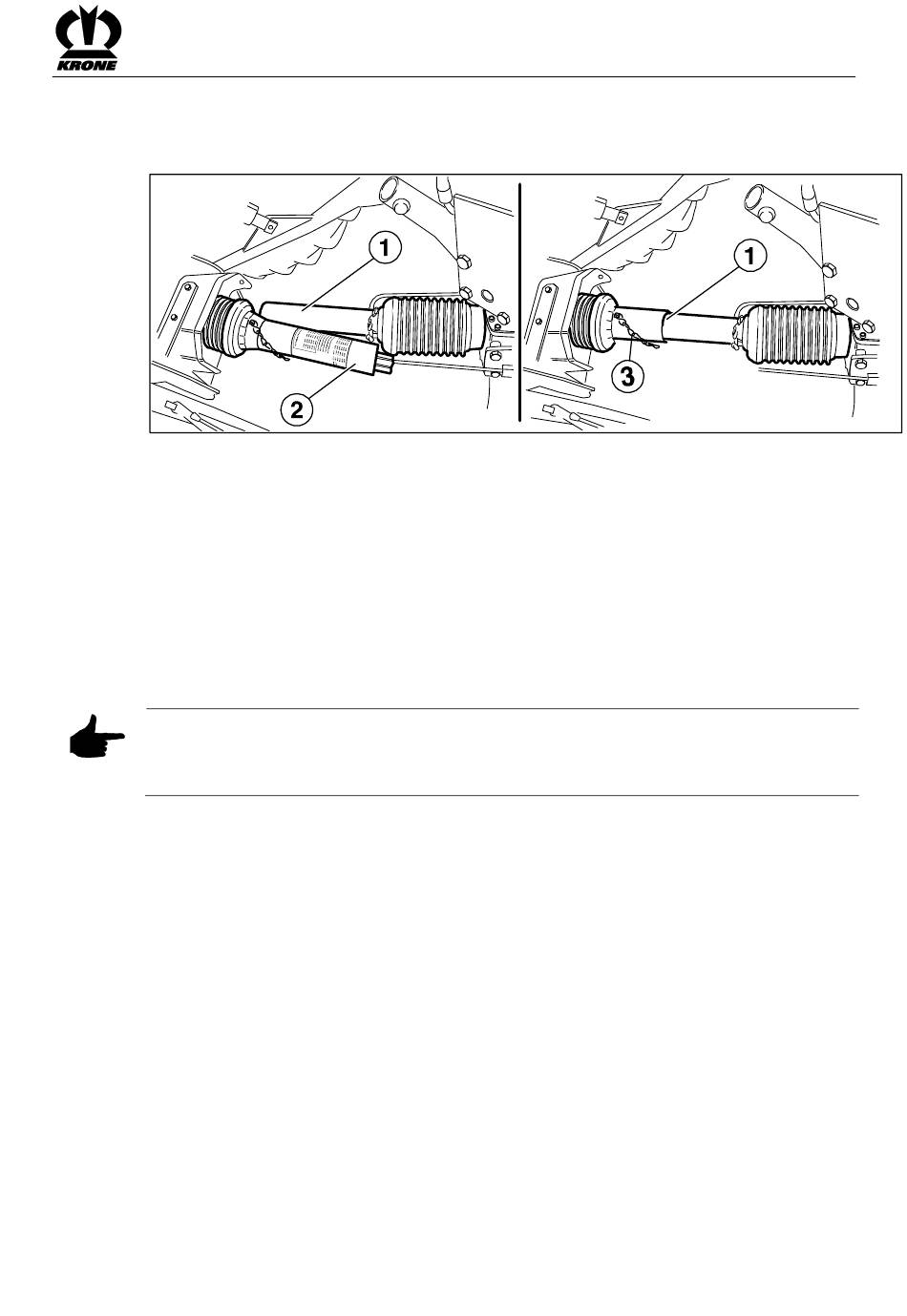

Fig. 4
Pos : 13.18 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/M ähwer keAnbau Gel enkwell e allgemei ner T ext EC 2800/3200 @ 10\mod_1221815490726_64.doc x @ 138168 @ @ 1
L'arbre à cardan fourni est doté d'une protection longue et d'une protection courte aux
extrémités. L'articulation avec la protection longue doit être glissée sur l'arbre d'entrée de boîte
en direction de la machine.
Pos : 13.19 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/M ähwer keLängenanpas sung_ohne Pfahlsic her ung @ 10\mod_1221813873039_64.doc x @ 138058 @ @ 1
La longueur de l'arbre à cardan (1) doit être ajustée.
•
Démontez l'arbre à cardan.
•
Fixez respectivement une moitié (1) et (2) côté tracteur et côté machine.
•
Contrôlez le recouvrement des tubes profilés et des tubes protecteurs.
•
Raccourcissez les tubes profilés et les tubes protecteurs de sorte que l'arbre à cardan
puisse être mobile dans la position de service la plus courte.
•
Pour la suite de la procédure, consultez la notice d'utilisation du fabricant de l'arbre à
cardan.
Pos : 13.20 /BA/Inbetri ebnahme/Erstinbetriebnahme/Gelenkwelle/M ähwer keMindestüberdec kung der Pr ofil- und Sc hutzrohre @ 90\mod_1323703044179_64.doc x @ 773001 @ @ 1
Remarque
En position de service, un recouvrement du profilé au minimum de 250 mm doit être disponible.
Si le recouvrement du profilé de 250 mm est inférieur, un arbre à cardan renforcé (N° de cde:
949 158) doit être commandé via le service après-vente.
Pos : 13.21 /BA/---------------Seitenumbr uc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
Première mise en service
EC-0-026
23
