Installation de l'appareil
2.5 Connexion de l'alimentation
2.5 Connexion de l'alimentation
Le RUGGEDCOM RSG909R comporte deux bornes d'entrée qui permettent d'alimenter
l'appareil :
•
•
Remarque
Il RUGGEDCOM RSG909R s'agit d'un système d'alimentation à double entrée.
En raison de cette structure, des tensions induites seront observées entre les bornes
positives/sous tension et châssis/terre, et entre les bornes négatives/neutres et
châssis/terre.
Danger électrique – risque d'endommagement de l'appareil.
Ne connectez pas plus d'une alimentation HI CA/CC à l'appareil. La connexion de plus
d'une alimentation HI CA peut entraîner des dommages électriques à l'appareil.
14
Bornier du relais d'alarme de sécurité
1
Contact à fermeture
2
Neutre
3
Contact à ouverture
4

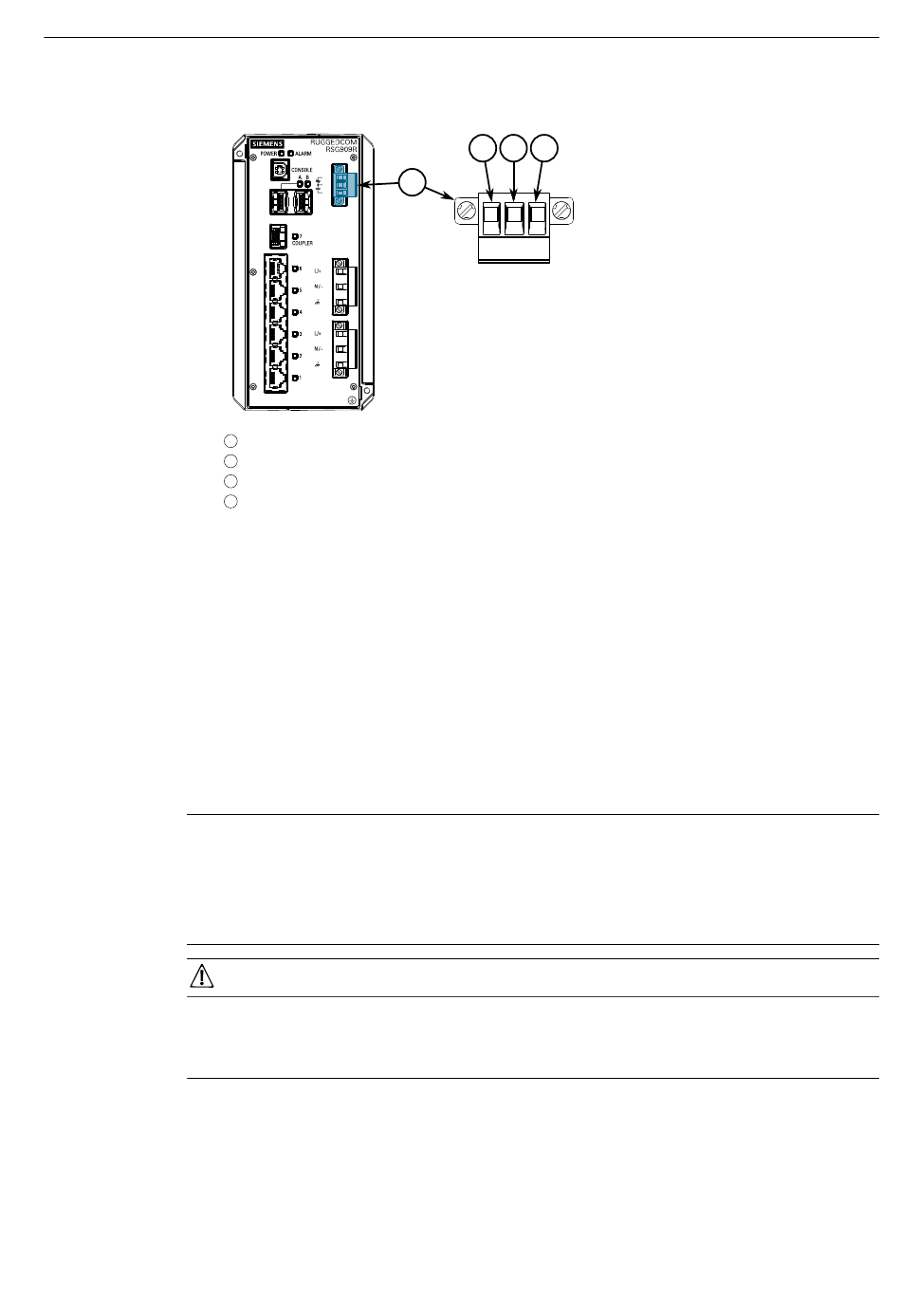

Figure 2.6 Câblage du relais d'alarme de sécurité
par une source d'alimentation CA indépendante et une source d'alimentation CC
indépendante
par deux sources d'alimentation CC indépendantes
ATTENTION
2 3 4
1
