Installation de l'appareil
2.3.1 Montage de l'appareil sur un rail DIN symétrique
Le montage sur rail DIN n'est pas recommandé dans des environnements exposés à
des vibrations constantes.
Montage de l'appareil
Procédez comme suit pour monter l'appareil sur un rail DIN :
1.
2.
3.
Désinstallation de l'appareil
Procédez comme suit pour désinstaller l'appareil d'un rail DIN :
1.
10
REMARQUE
Accrochez les dents supérieures de l'adaptateur sur le rail DIN.
Remarque
L'adaptateur comporte un mécanisme coulissant avec une encoche à sa base
pour un tournevis à tête plate.
Rail DIN
1
Adaptateur de rail DIN
2

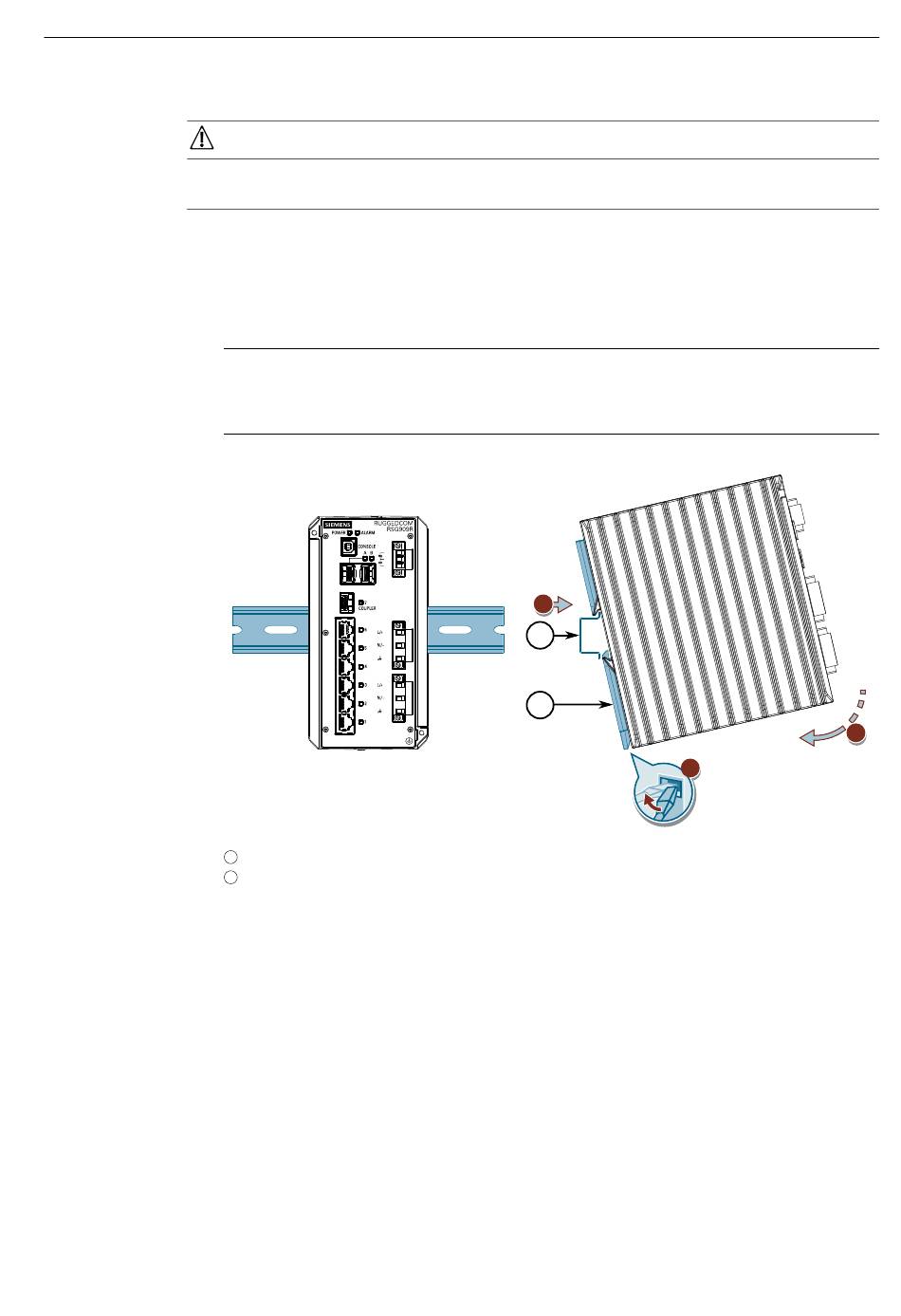

Figure 2.1 Montage de l'appareil sur un rail DIN
Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et
abaissez-le.
Poussez l'appareil contre le bas du rail DIN symétrique et relâchez le mécanisme
coulissant afin d'encliqueter l'appareil.
Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et
abaissez-le.
1
1
2
2
Manuel de l'appareil, 11/2023, C79000-G8977-1388-18
3
RUGGEDCOM RSG909R
