Installation de l'appareil
2.6 Connexion de l'appareil au réseau
A
B
7 (coupleur)
1 à 6
24
Port Connecter
à...
Connexion au
port B de la
RedBox HSR/
HSR voisine
ou à l'anneau
HSR
Connexion au
port A de la
RedBox HSR/
HSR voisine
ou à l'anneau
HSR
Connexion
au port de
couplage (ou
d'interconnexion)
de la RedBox
HSR/HSR
compagnon
Connexion
à un ou
plusieurs
nœuds
SAN (Singly
Attached
Nodes)
1
2
4
3
Anneau HSR
1
Quadbox HSR
2
RedBox HSR/HSR (RUGGEDCOM RSG909R/RSG908C/
3
RSG910C)
RedBox HSR/HSR (RUGGEDCOM RSG907R)
4

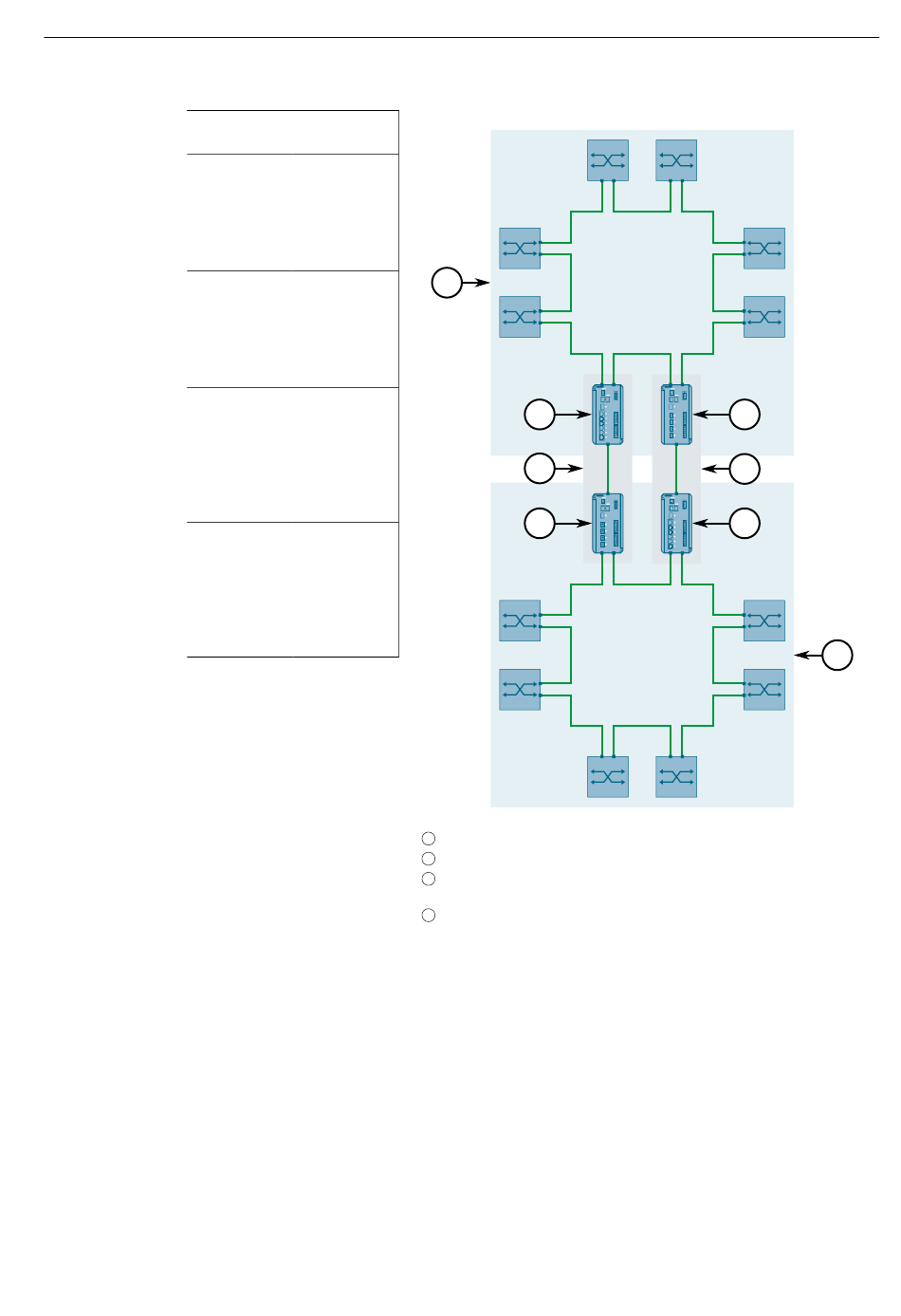

Figure 2.20 Quadbox HSR
