4.2 Ports Ethernet cuivre
Le RUGGEDCOM RSG909R prend en charge plusieurs ports Ethernet
10/100/1000Base-TX qui permettent la connexion à des câbles standard à paire
torsadée blindés de catégorie 5 (CAT 5) avec des connecteurs mâles RJ45.
Risque de choc électrique : risque de blessures graves et/ou de perturbation des
équipements
En cas d'utilisation de câbles blindés, assurez-vous que les câbles blindés ne forment
pas une boucle de terre par le biais du fil de blindage et des prises RJ45 à chaque
extrémité. Les boucles de terre peuvent provoquer un bruit et des interférences
excessifs, mais surtout créer un risque de choc pouvant provoquer des blessures
graves.
LED
Chaque port comporte une LED qui indique l'état du port.
Vert
Vert
—
Brochage

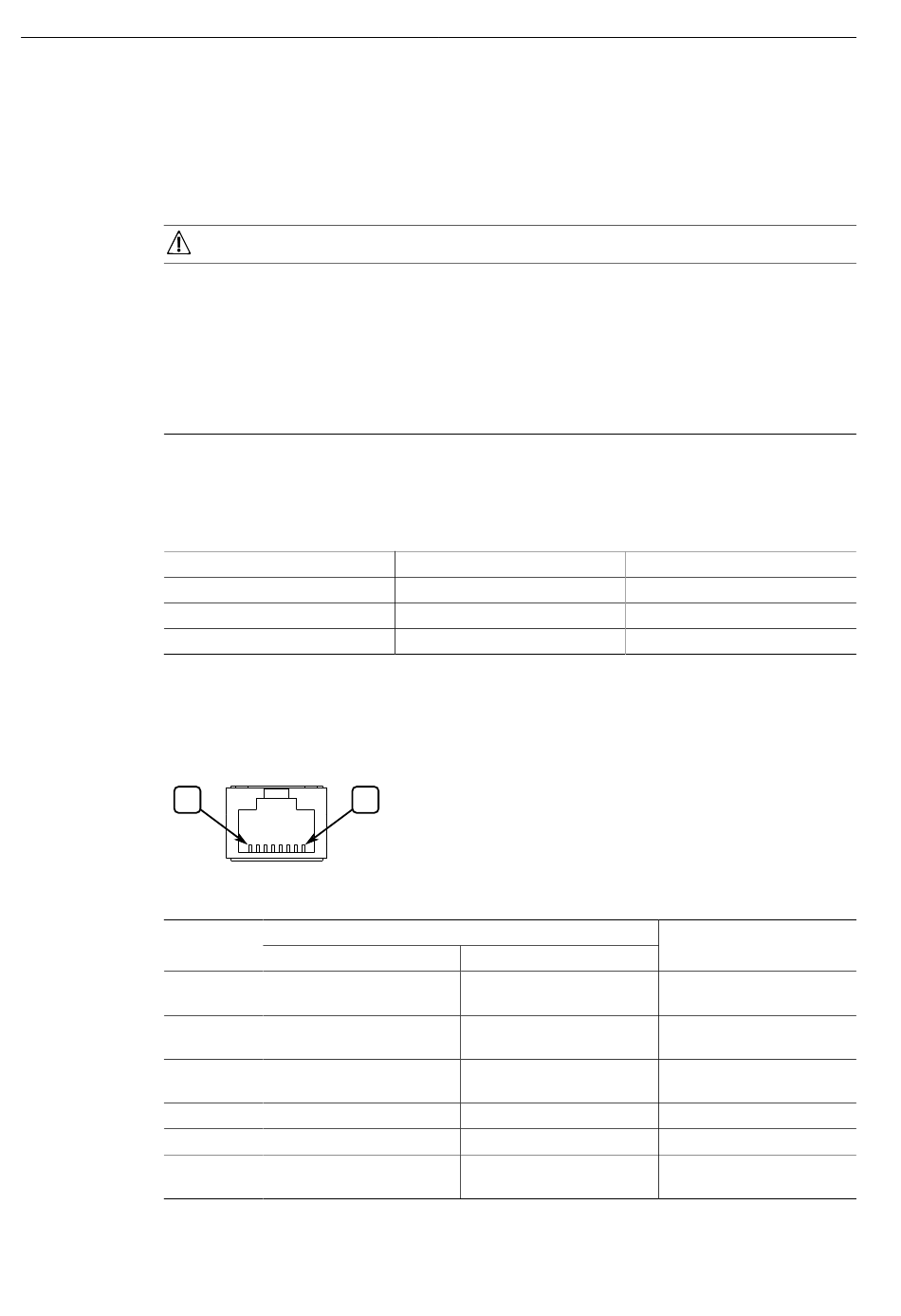

La figure suivante présente le brochage des connecteurs mâles RJ45 :
8
Figure 4.3
Broche
RUGGEDCOM RSG909R
Manuel de l'appareil, 11/2023, C79000-G8977-1388-18
AVERTISSEMENT
Couleur
1
Brochage du port Ethernet RJ45
10/100Base-TX
1 RX+
2 RX-
3 TX+
4 Réservé (ne pas connecter)
5 Réservé (ne pas connecter)
6 TX-
État
Allumée en continu
Clignotante
—
Nom
1000Base-TX
BI_DB+
BI_DB-
BI_DA+
BI_DD+
BI_DD-
BI_DA-
Ports de communication
4.2 Ports Ethernet cuivre
Description
Connexion établie
Activité de connexion
Pas de connexion détectée
Description
Réception de données+ ou
bidirectionnel
Réception de données- ou
bidirectionnel
Transmission de données+
ou bidirectionnel
Bidirectionnel
Bidirectionnel
Transmission de données-
ou bidirectionnel
