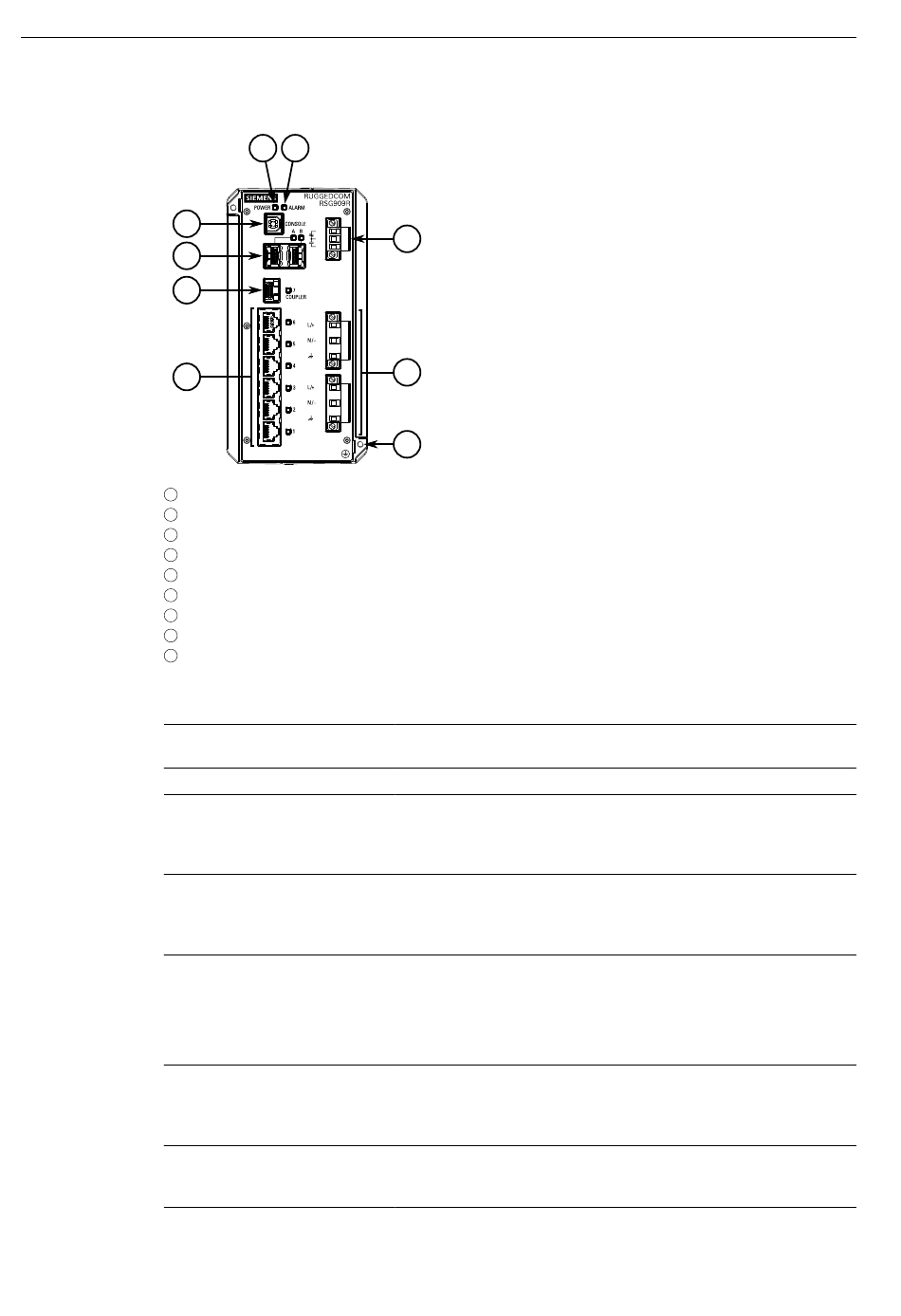

Figure 1.1
LED POWER
LED ALARM
Port de console
Ports de communication
Relais d'alarme de sécurité
Borniers d'alimentation
Borne de terre du boîtier
RUGGEDCOM RSG909R
Manuel de l'appareil, 11/2023, C79000-G8977-1388-18
1 2
LED POWER
LED ALARM
Port de console USB
Port RNA (port A/B)
Port 7
Ports Ethernet cuivre (ports 1 à 6)
Relais d'alarme de sécurité
Borniers d'alimentation
Vis de la terre du châssis
RUGGEDCOM RSG909R
7
8
9
S'allume en vert durant le démarrage lorsque l'appareil est alimenté
en courant.
S'allume en rouge en présence d'une situation d'alarme.
Le port de console USB de type B sert d'interface directe avec
l'appareil et d'accès aux fonctions de gestion initiales. Pour toute
information sur la connexion à l'appareil par le port de console
série, voir "Connexion à l'appareil" (Page 25).
De manière générale, les ports de communication reçoivent et
émettent des données. Ils donnent également accès à l'interface
Web RUGGEDCOM ROS. Pour plus d'informations sur les différents
ports disponibles, voir "Ports de communication" (Page 27).
Bascule en état par défaut en cas d'interruption de courant ou d'une
autre condition d'alarme. Pour plus d'informations, référez-vous à :
• "Connexion du relais d'alarme de sécurité" (Page 13)
• "Caractéristiques techniques du relais d'alarme de
sécurité" (Page 31)
Borniers enfichables pour la connexion d'une ou de plusieurs
sources d'alimentation. Pour plus d'informations, voir "Connexion
de l'alimentation" (Page 14) et "Caractéristiques techniques de
l'alimentation électrique" (Page 31).
Protège l'appareil des surtensions et de l'électricité statique
accumulée. Pour plus d'informations sur la mise à la terre de
l'appareil, voir "Connexion de l'alimentation" (Page 14).
Introduction
1.2 Description
