2.4
Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Si l'appareil n'est pas sous tension ou si une alarme
active est configurée, le relais ouvre le contact NO et ferme le contact NF (contact à
ouverture).
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RSG2100P. Une application usuelle de ce relais est le signalement
d'une alarme en cas de défaillance de l'alimentation électrique. Pour plus
d'informations, voir le "RUGGEDCOM ROS Manuel de configuration" pour le
RUGGEDCOM RSG2100P.

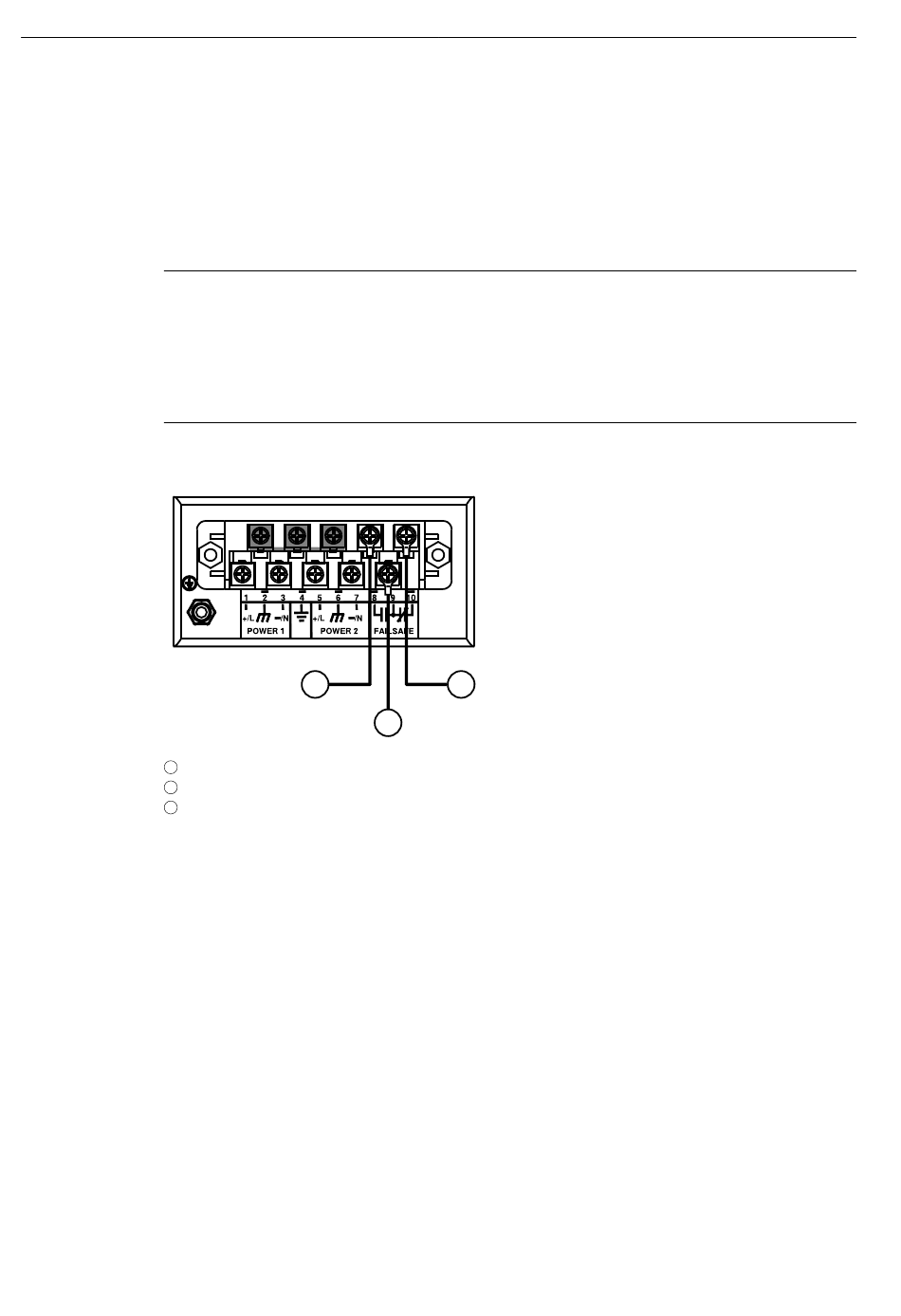

La figure ci-dessous montre comment connecter le relais correctement.
1
2
3
Figure 2.4
2.5
Connexion de l'alimentation
Le RUGGEDCOM RSG2100P prend en charge une alimentation CA ou CC unique ainsi
qu'une alimentation 48 V CC pour les ports PoE.
Le RUGGEDCOM RSG2100P peut être équipé d'un bornier à vis ou enfichable,
qui alimente en courant l'alimentation CA/CC et les ports PoE. Le bornier à vis se
fixe à l'aide de vis cruciformes et de plaques de compression qui permettent des
connexions avec fils nus ou des cosses à sertir. Utilisez des languettes annulaires de
taille 6 pour des connexions sûres et fiables en cas de chocs ou de vibrations sévères.
RUGGEDCOM RSG2100P
Manuel de l'appareil, 12/2023, C79000-G8977-1041-23
1
Contact à fermeture
Neutre
Contact à ouverture
Câblage du relais d'alarme de sécurité
2.4 Connexion du relais d'alarme de sécurité
3
2
Installation de l'appareil
13
