Procédez comme suit pour monter l'appareil sur un panneau :
1.
2.
3.
2.4
Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Si l'appareil n'est pas sous tension ou si une alarme
active est configurée, le relais ouvre le contact NO et ferme le contact NF (contact à
ouverture).
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RX1510. Une application usuelle de ce relais est le signalement d'une
alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations,
voir le "RUGGEDCOMROX Manuel de configuration" pour le RUGGEDCOM RX1510.
La figure ci-dessous montre comment connecter le relais correctement.
RUGGEDCOM RX1510
Manuel d'installation, 04/2022, C79000-G8977-1055-22

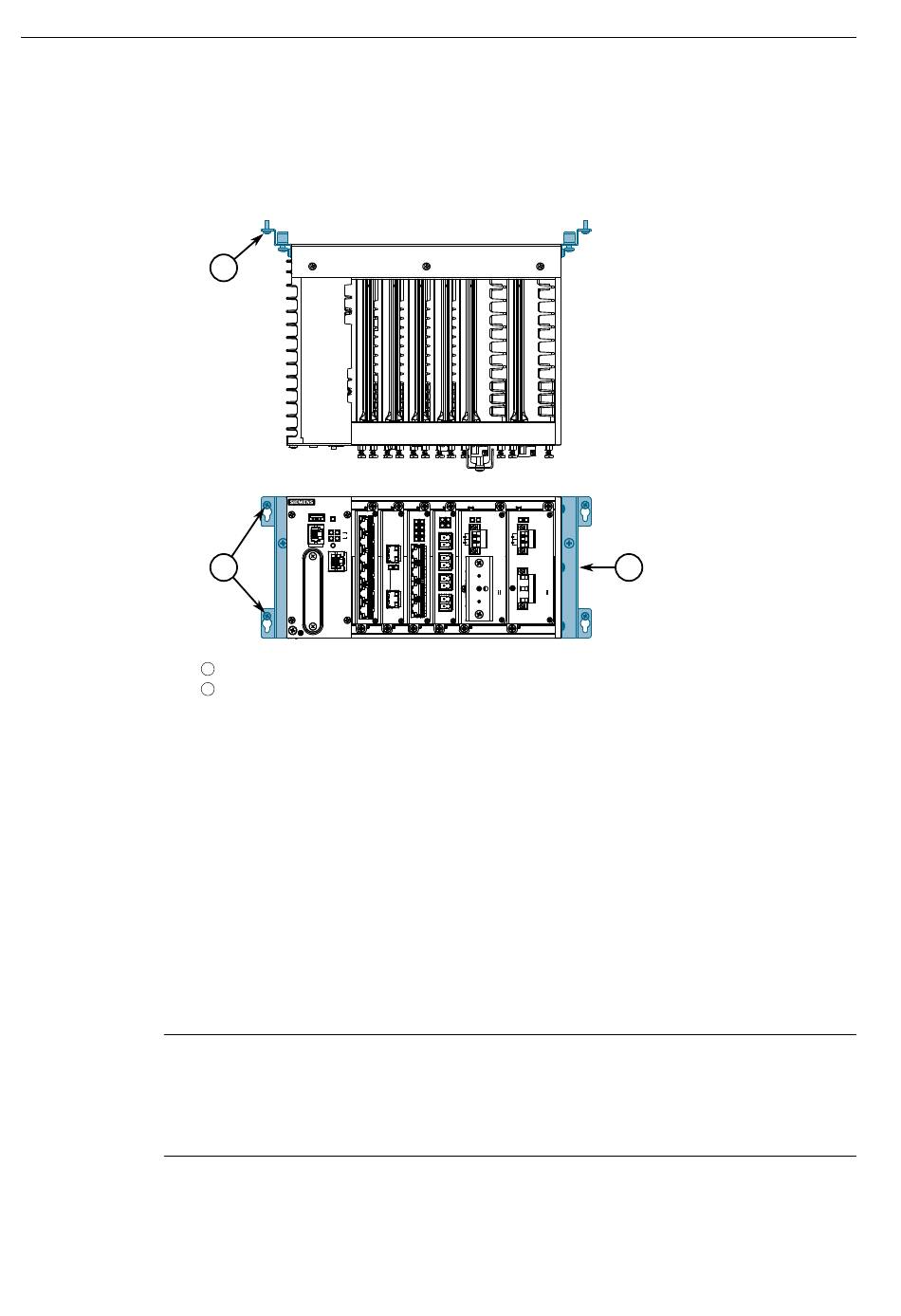

Placez l'appareil contre le panneau et repérez les trous de fixation sur le
panneau.
1
1
Vis
1
Adaptateur pour panneau/rail DIN
2
Figure 2.2
Montage sur tableau
Réalisez les trous de fixation.
Alignez l'appareil avec les trous de fixation et fixez-le au panneau.
Installation de l'appareil
2.4 Connexion du relais d'alarme de sécurité
2
11
