4.4 Installation/désinstallation de modules d'alimentation
2.
3.
4.
5.
Installation d'un module d'alimentation
Procédez comme suit pour installer un module d'alimentation :
1.
2.
3.
32
Desserrez les vis qui fixent le module au châssis jusqu'à ce que le module puisse
être retiré.
Châssis
1
Vis
2
Alimentation électrique
3

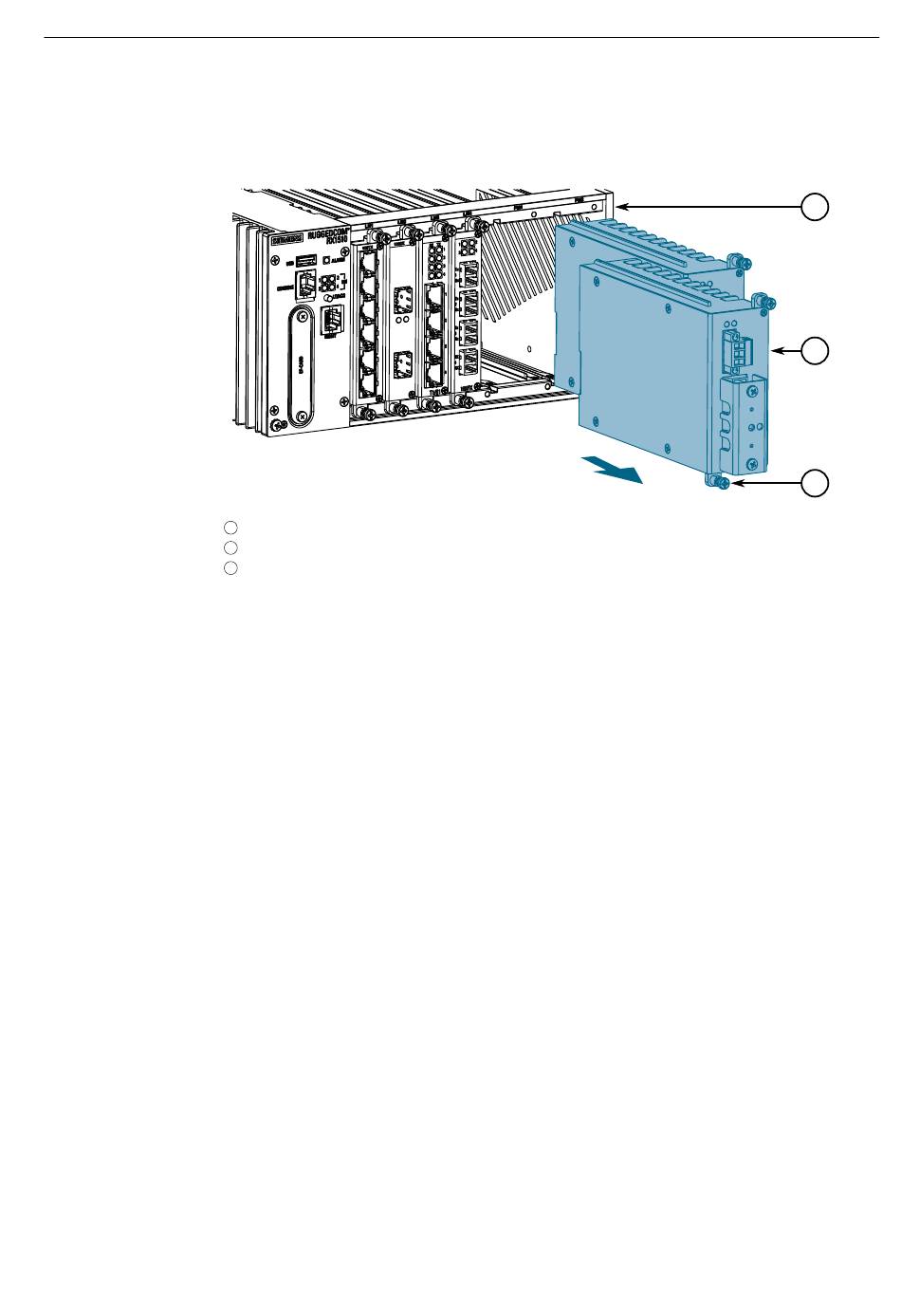

Figure 4.5
Désinstallation d'une alimentation
Faites glisser le module hors du châssis.
Débranchez le câblage d'alimentation du bornier. Sinon, si c'est plus commode,
retirez le bornier en laissant le câblage branché et mettez-le de côté pour le
réutiliser plus tard avec le nouveau module.
Installez un nouveau module ou un module factice pour éviter l'introduction de
poussière ou de saleté.
Si un module est en place, retirez-le.
Le cas échéant, connectez le bornier fourni au module ou connectez le bornier
du module précédent.
Confirmez ou branchez le câblage de l'alimentation électrique au module. Pour
plus d'informations, voir
"Connexion de l'alimentation (Page
12)".
RUGGEDCOM RX1510
Manuel d'installation, 04/2022, C79000-G8977-1055-22
