Ports de communication
4.2 Ports PoE
4.2
Ports PoE
Le RUGGEDCOM RSG2100P présente deux ports Power over Ethernet (POE)
10/100Base-TX standard dans l'emplacement 9, ainsi que deux ports supplémentaires
dans l'emplacement 10.
Les ports PoE sont conformes à la norme IEEE 802.3af et présentent une
fonctionnalité d'auto-détection et de mise hors tension automatique en cas de retrait
de câbles.
Les ports PoE nécessitent une source d'alimentation externe de 48 V CC. Pour plus
d'informations sur la connexion d'une source d'alimentation externe, reportez-vous à
"Raccordement d'une alimentation PoE externe" (Page 16).
Bilan de consommation
Le bilan de consommation totale admissible pour tous les ports est de 60 W.
Si l'alimentation électrique externe est inférieure à 75 W, des priorités de ports
peuvent être définies via le système d'exploitation RUGGEDCOM RSG2100P afin
de déconnecter les ports à basse priorité lorsque la demande est trop élevée, pour
éviter le dépassement du bilan de consommation. Les ports peuvent également
être activés/désactivés et gérés dans le cadre d'une planification d'alimentation afin
de conserver de la puissance. Pour plus d'informations, voir le "RUGGEDCOM ROS
Manuel de configuration" pour le RUGGEDCOM RSG2100P.
LED
Chaque port comporte une LED spécifique qui indique l'état du port.
Jaune (continu)
Jaune (clignotant)
Désactivée
Brochage

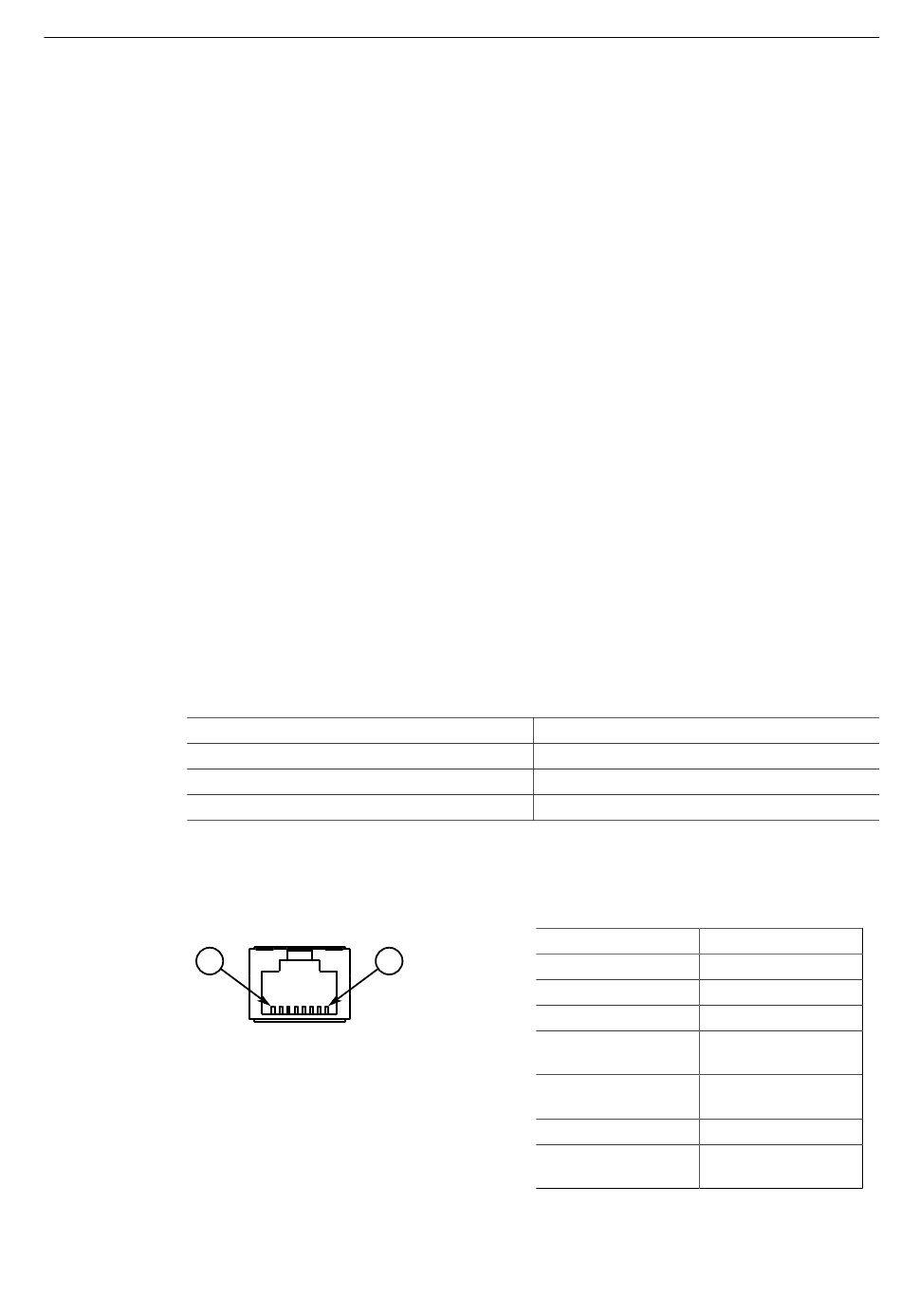

Le brochage des ports PoE est le suivant :
8
Figure 4.5
24
État
1
Brochage PoE du port
Ethernet RJ45
Description
Connexion établie
Émission/réception
Pas de connexion détectée
Broche
1
2
3
4
5
6
7
Manuel de l'appareil, 12/2023, C79000-G8977-1041-23
Description
RX+ et Alim-
RX- et Alim-
TX+ et Alim+
Réservé (ne
pas connecter)
Réservé (ne
pas connecter)
TX - et Alim +
Réservé (ne
pas connecter)
RUGGEDCOM RSG2100P
