Ports de communication
Le RUGGEDCOM RSG2100P peut être équipé de différents types de ports de
communication pour améliorer ses capacités et ses performances.

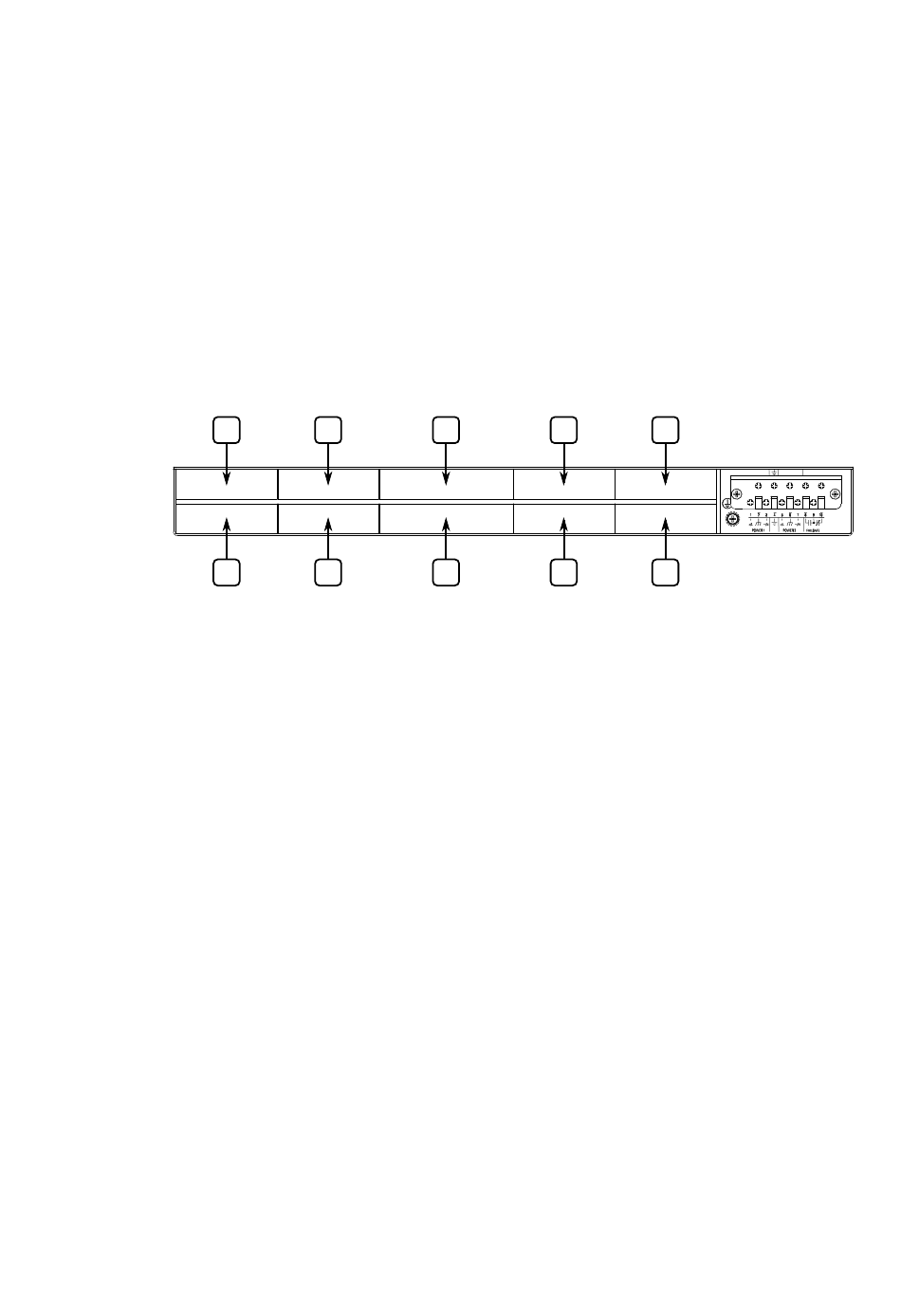

Affectation des modules
Figure 4.1
Chaque type de module dispose d'un emplacement spécifique sur le châssis
RUGGEDCOM RSG2100P :
•
•
•
•
•
La configuration exacte de l'appareil peut être déterminée par la consultation du
fichier de données d'usine via RUGGEDCOM RSG2100P l'interface utilisateur. Pour
plus d'informations sur les possibilités de consultation du fichier de données d'usine,
référez-vous au "RUGGEDCOM ROS Manuel de configuration" pour le RUGGEDCOM
RSG2100P.
LED de port
Chaque port de communication est équipé d'une LED indiquant l'état de connexion/
d'activité du port.
RUGGEDCOM RSG2100P
Manuel de l'appareil, 12/2023, C79000-G8977-1041-23
1
3
2
4
Affectation des modules
L'emplacement 5 prend en charge une paire de ports Gigabit Ethernet (1 Gbit/s)
L'emplacement 6 prend en charge un port unique Gigabit Ethernet (1 Gbit/s)
L'emplacement 9 accueille un module 10/100Base-TX 802.3af (PoE) à port
double standard
L'emplacement 10 prend en charge un module 10/100Base-TX 802.3af (PoE)
supplémentaire à deux ports pour des ports PoE supplémentaires
Tous les autres ports prennent en charge toute combinaison de connecteurs
Ethernet fixes en fibre ou en cuivre pour un débit maximal de 100 Mbit/s
5
7
6
8
4
9
10
21
