CONSIGNES D'EXPLOITATION ET REVISIONS
Lire le manuel dans son intégralité pour bien se familiariser avec ce véhicule. Prêter une attention particulière aux remarques, mises en garde et avertissements
Vérification du niveau de lubrifiant
Nettoyer tout autour du bouchon de contrôle et de
remplissage et le retirer. Le niveau correct de lubrifiant se
situe juste sous la base du trou fileté. Si le niveau est
insuffisant, ajouter du lubrifiant au besoin. Verser lentement
le lubrifiant jusqu'à ce qu'il commence à déborder de
l'orifice. Remettre le bouchon en place. Si l'on doit
remplacer le lubrifiant, le véhicule doit être relevé et le carter
d'huile retiré ou bien l'huile doit être siphonnée par l'orifice
de contrôle/remplissage.
GRAISSAGE
ATTENTION
Ne pas utiliser plus de trois (3) coups de
graisse à la fois sur un raccord de
graissage. Un excédent de graisse peut provoquer la défaillance
de garnitures d'étanchéité ou provoquer la migration de la
graisse dans des zones qui pourraient endommager des
composants.
Utiliser plus de trois coups de graisse à la fois sur un
raccord de graissage risque de provoquer la défaillance de
garnitures d'étanchéité et d'entraîner la défaillance précoce
des roulements (Voir Fig. 20 page 18) (Voir Fig. 21 page
18).
Joints à rotule (2)
et biellette folle
Axe-pivot
Joint à rotule
Joint à rotule sur
crémaillère et tige
Joint à rotule
de crémaillère
Ref Lub 3

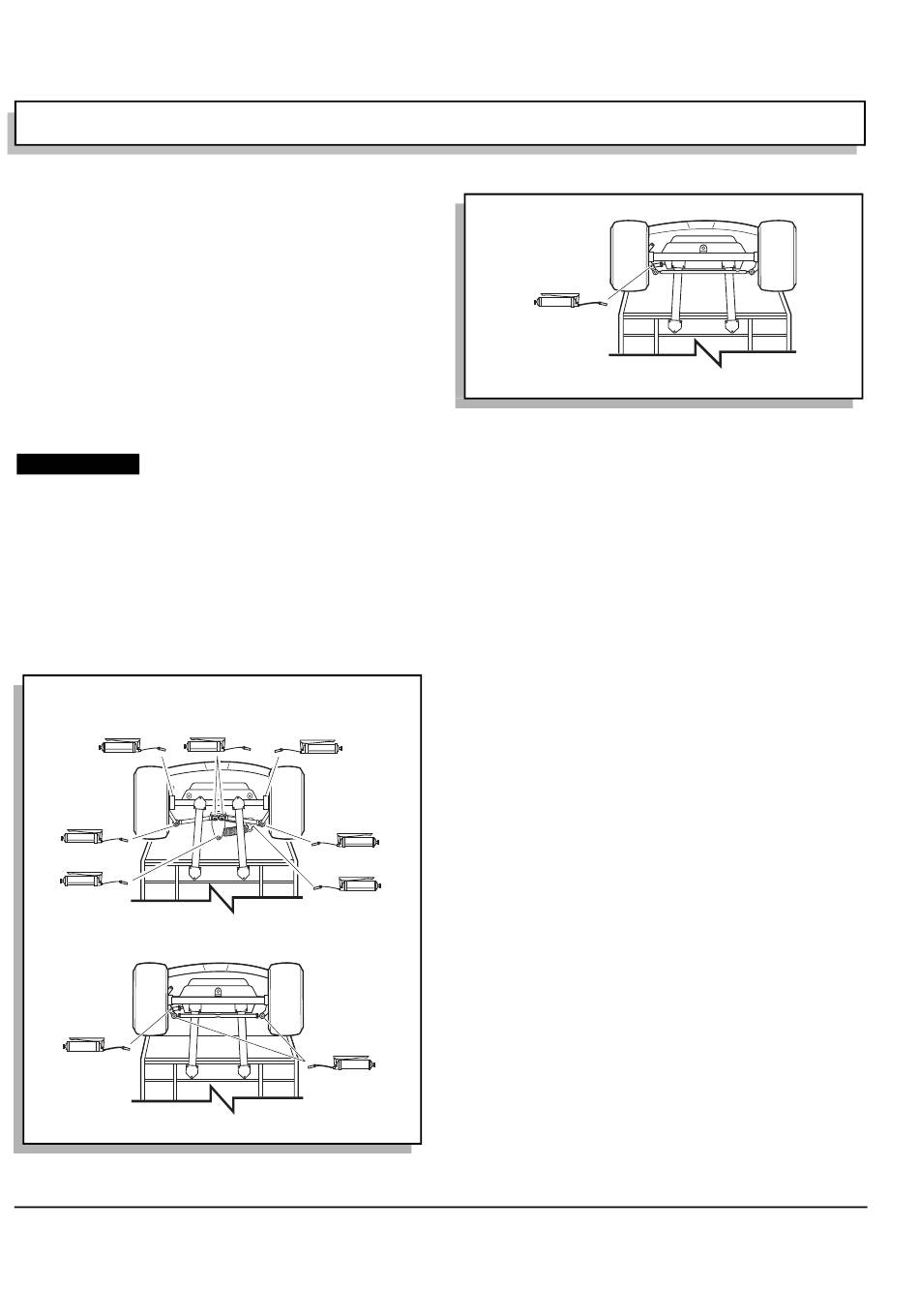

Vue du dessous du véhicule
Fig. 20 Points de graissage - Premiers modèles
Page 18
ESSAI DU SYSTEME PDS
Tester le système PDS tous les mois, en descendant une
côte avec le véhicule tout en n'appuyant pas sur la pédale
d'accélérateur. Si le système PDS fonctionne, la force de
freinage exercée
indiquant
correctement.
d'augmenter, freiner avec le frein de service et confier le
véhicule à un mécanicien compétent pour qu'il l'examine.
BOULONNERIE
Axe-pivot
Le serrage des fixations du véhicule doit être régulièrement
inspecté. Les fixations doivent être serrées suivant le
tableau des spécifications de couple (Voir Fig. 22 page 19).
Serrer les fixations et respecter les couples du Manuel de
révisions et dépannage du technicien.
En général, on utilise trois qualités de boulons pour le
véhicule. Le matériel de qualité 5 est indiqué par trois
Joint à rotule
repères sur la tête hexagonale et le matériel de qualité 8 par
6 repères sur la tête. Les boulons sans repères sont ceux
Bloc de direction
de la qualité 2 (Voir Fig. 22 page 19).
Extrémités
de tirant
Manuel d'exploitation et d'entretien
Joint à rotule
de crémaillère
Ref Lub 1
Vue du dessous du véhicule
Fig. 21 Points de graissage - Modèles ultérieurs
devrait être égale à environ 3 km/h,
ainsi
que
le
Si
la
vitesse
système
PDS
fonctionne
du
véhicule
continue
