I.II

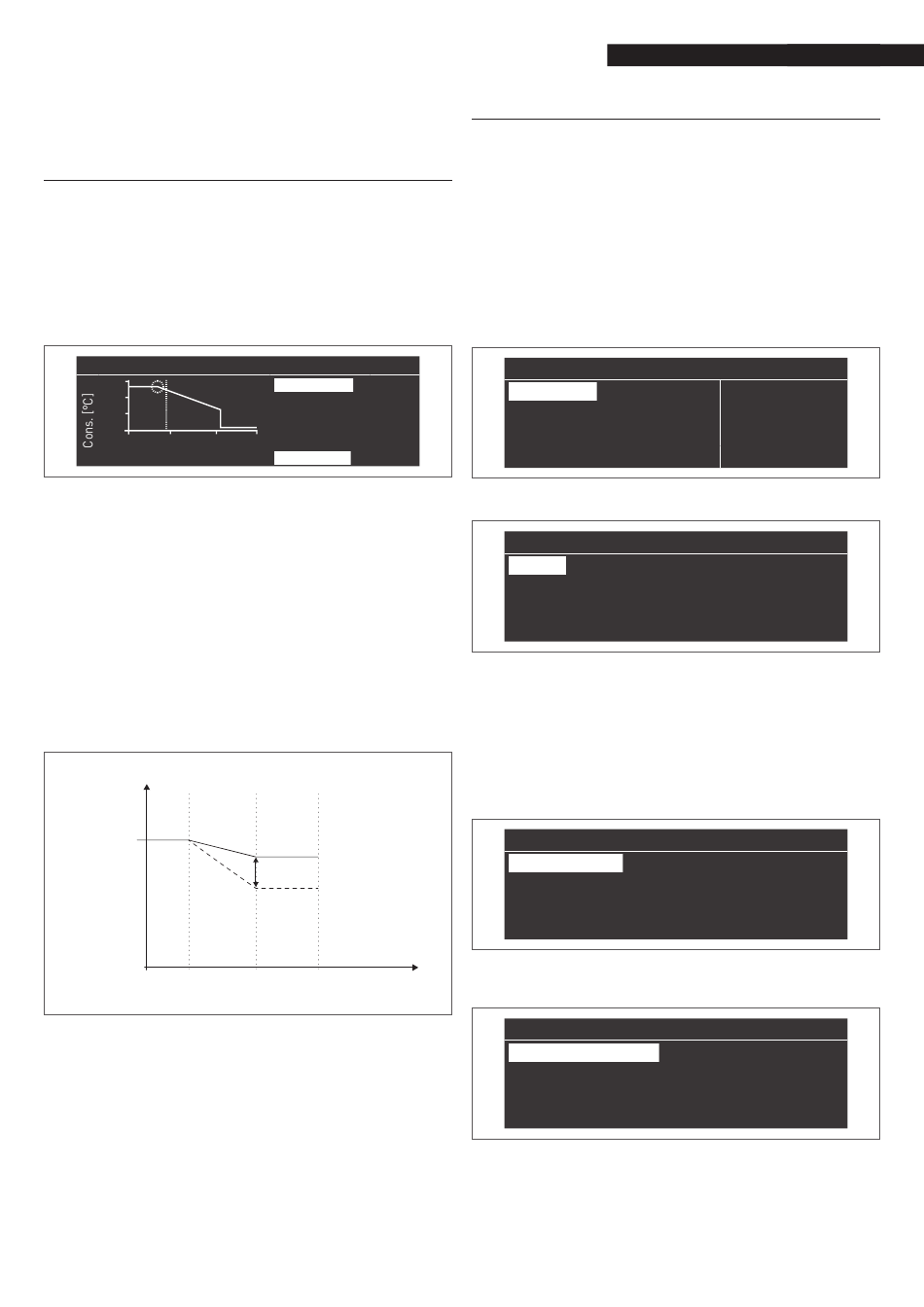

Réglage des paramètres de la courbe
climatique de la zone (accessible
uniquement par mot de passe de
l'installateur)
Menu → « Réglages » → « Courbe clim. zone »
− Appuyer sur la touche ► pour mettre en surbrillance le
numéro situé à droite du mot « zone »;
− Utiliser les touches ▲ et ▼ pour modifier le numéro de
zone;
− Appuyer sur la touche ●.
L'affichage suivant apparaît :
Courbe De Modulation
"
"
90
0
-15
T Ext [°C]
"
"
Le paramètre « Comp. T. @ T. ext. max. », s'il est différent de 0,
transforme la courbe climatique de linéaire en quadratique,
permettant de mieux adapter la variation du point de consigne
à la variation de la température extérieure.
La courbe climatique quadratique résultante aura les trois pa-
ramètres suivants :
− P . de cons. max. chauff.
− T. ext. Max
− T. ext. Min
De la courbe climatique linéaire de base et une valeur du P . de
cons. min. chauff. diminuée de la valeur du paramètre « Comp.
T. @ T. ext. max. », comme il est possible de voir dans l'exemple
de la figure.
T. refoulement
(°C)
P. de cons.
max. chauff.
P. de cons.
min. chauff.
T. ext. min
Consigne Max.
82.0
°C
"
"
"
Consigne Min.
40.0
°C
"
"
"
T. Arret Automatique
21.0
°C
"
"
"
Extérieur Max.
21.0
°C
35
"
"
"
Extérieur Min.
-4.0
°C
"
"
"
Comp. T. @ T.ext. Max
T. ext. Max
T. arrêt
T. extérieure (°C)
I.III Programmation de la zone
Par défaut, la programmation horaire de la zone est désactivée.
En effet, pour lancer une demande depuis la zone, il suffit de
fermer le contact de la demande de la zone en question. Dans
ce cas, le module (ou la cascade de modules) démarrera avec un
point de consigne égal à la valeur calculée sur la courbe climati-
que de la zone augmentée de la valeur « Extra Point de consigne
de Zone » et la vanne mélangeuse modulera pour maintenir la
température de refoulement de la zone égale au point de con-
signe calculé.
Pour activer la programmation de la zone :
Menu → « Réglages » → « Config. horaire »
Réglage
"
"
Clock Settings
"
"
Configuration Appareil
"
"
External Zone Settings
"
"
"
Courbe De Modulation Zone
"
"
Confirmer avec la touche ● et l'écran suivant apparaît :
Clock Settings
"
CH Clock
"
"
DHW Clock
"
"
CH Ext. Zones Clock
"
− À l'aide des touches ▲/▼, sélectionner « CH zones ho-
raire »
− À l'aide de la touche ►, aller sur le message « Désactivé »,
puis le changer en « Activé » avec les touches ▲/▼
− Confirmer avec la touche ●
Aller sur :
Menu → « Programme horaire »
Confirmer avec la touche ● :
Clock Program
"
Program Zone Ext.
"
Program Group
"
Holiday Settings
"
Season Settings
"
Sélectionner ensuite le numéro de la zone à programmer et
confirmer avec la touche ●.
External Zone
"
Program Comfort Period
"
Comfort Setpoint
"
ECO Setpoint
"
"
Out of interval setpoint
"
89
p
"
"
"
"
"
Désactivé
"
Désactivé
"
Désactivé
"
"
"
1
"
1
"
"
"
1
"
1
"
20.0
°C
"
"
5.0
°C
"
"
Antigel
"
"
APPENDICE
"
"
"
"
"
