CONFIGURATION DES SCHÉMAS DE PRINCIPE
3.4

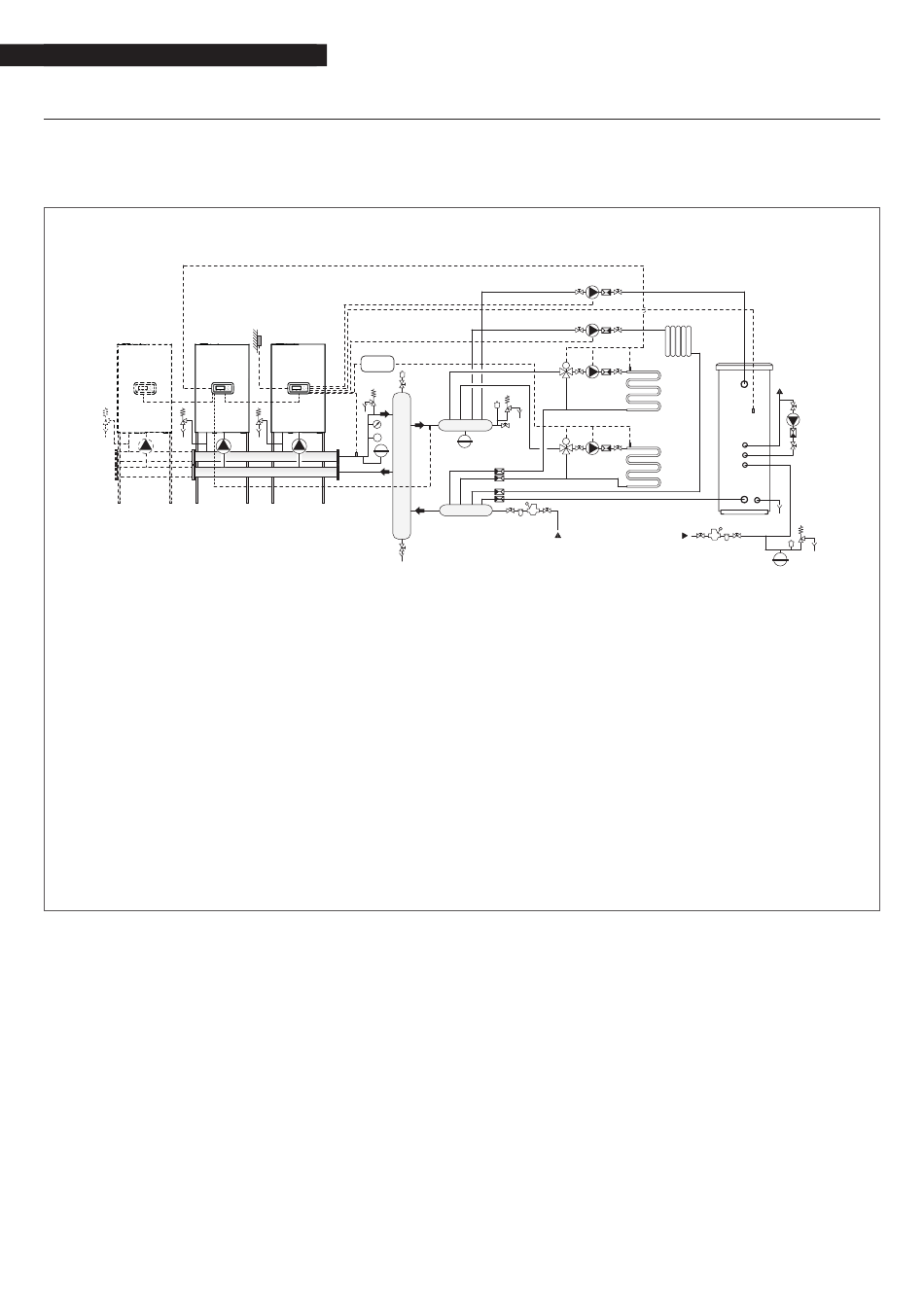

Schéma 2: Cascade des modules uniquement avec sonde du circuit primaire (SS) et secondaire (SC)
Schéma d'installation recommandé pour le remise en état d'installations, en remplacement à des chaudières avec une forte teneur
en eau ou dans des installations où le débit d'eau du côté secondaire est très différent du débit du côté primaire
Circuit avec des modules avec leur propre circulateur, connectés en cascade. Utilisation de la sonde du circuit secondaire.
DEPENDENT
DEPENDENT
PC
PC
Circulateur du module
PB
Circulateur ballon
PR
Circulateur de recirculation sanitaire
PI
Circulateur de l'installation (zone à haute température)
P2
Circulateur de zone 2 (basse température)
P3
Circulateur de zone 3 (basse température)
S2
Sonde zone 2
S3
Sonde zone 3
SB
Sonde ballon
SE
Sonde externe
SS
Sonde du circuit primaire
SC
Sonde du circuit secondaire
V2
Vanne mélangeuse de zone 2
V3
Vanne mélangeuse de zone 3
ZM
Dispositif électronique de gestion des zones (accessoire)
EAF
Entrée eau froide sanitaire
UAC
Sortie eau chaude sanitaire
Pour l'adressage des modules et la connexion du BUS, se référer au Chapitre Gestion du système.
La modulation de chaque module dépend de la température de refoulement de chaque unité.
Si le SC (circuit secondaire) n'atteint pas la température de consigne « dans un certain temps » la température de consigne du
circuit primaire augmente.
SS (circuit primaire) gère uniquement l'allumage et l'extinction des modules individuels.
SE
MANAGING
ZM
P
PC
PC
SS
V2
M
SC
V3
M
EAF
60
PB
PI
P2
S2
UAC
SB
P3
S3
EAF
PR
