6.4 Paramètre 148 : mode de fonctionnement de
la cascade
Il est possible d'adopter une gestion en cascade qui peut être
modifiée selon différentes stratégies. Ces différentes stratégies
peuvent être définies en utilisant le paramètre appelé « Mode
cascade » (mode en cascade) Par. 148.
6.4.1
Par. 148 = 0

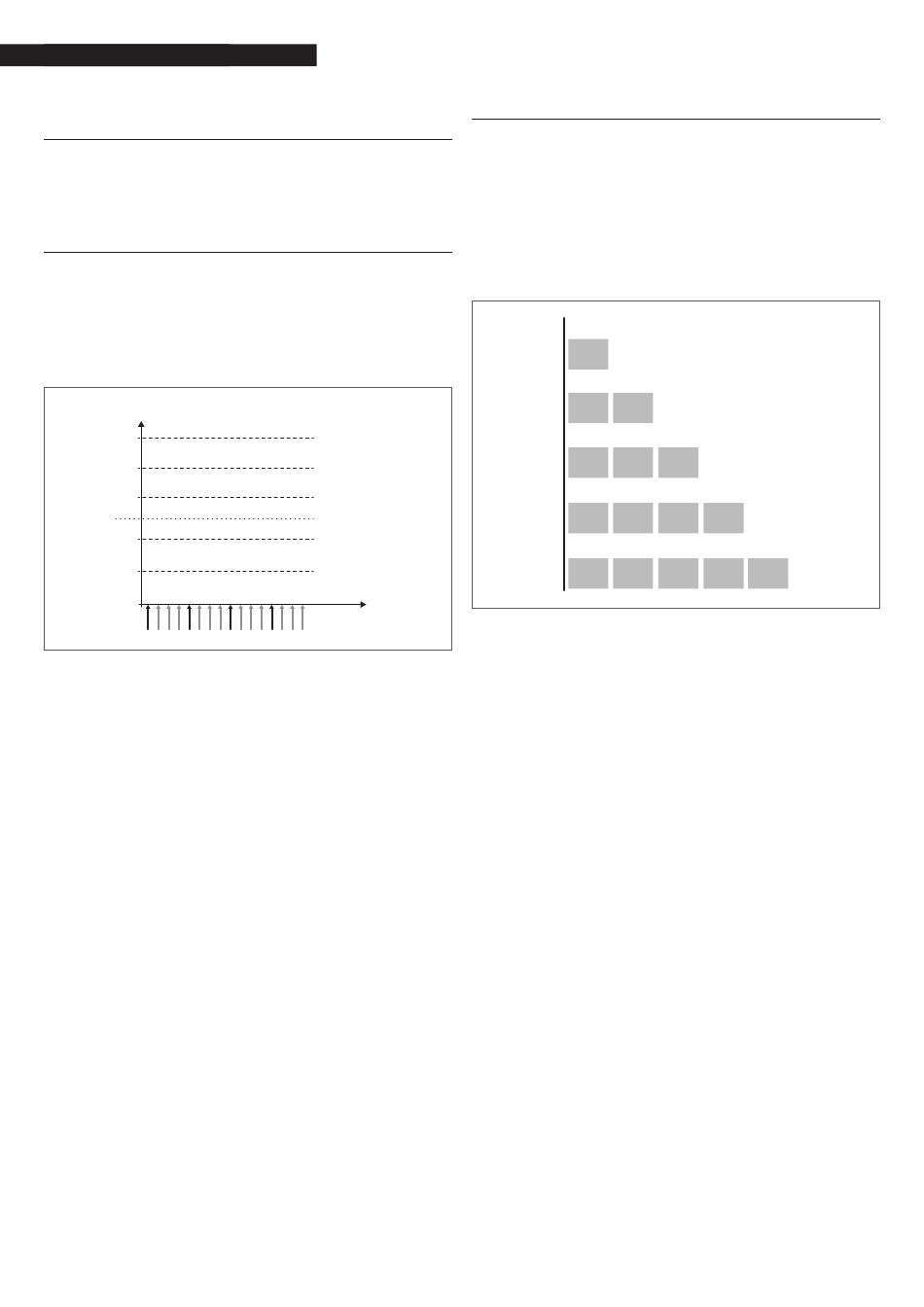

La loi d'allumage/arrêt de chaque module est basée sur le
graphique suivant.
Les valeurs d'interception des lignes avec l'axe des ordonnées
sont la somme ou la différence des valeurs du paramètre cor-
respondant par rapport à la valeur de consigne envoyée par le
module de gestion aux autres modules.
Setp + Par 146
-1
-1
-1
-1
-1
-1
-1
-1
Setp + Par 145
-1
-1
Setp + Par 78
Setpoint
Setp - Par 77
-1
-1
Setp - Par 144
+1
+1
+1
+1
+1
+1
+1
+1
Six bandes sont définies sur la base de la température lue (par
le module de gestion) sur le collecteur de refoulement du circuit
primaire.
− Dans la bande centrale Équilibre de puissance, qui est
définie (toujours par des paramètres variables) autour du
point de consigne, aucun allumage et/ou arrêt des mo-
dules dépendants n'est prévu.
Les paramètres qui définissent cette bande sont les
numéros 77 et 78.
− Dans les bandes Supprimer un dépendant et Ajouter
un dépendant, les allumages et les arrêts sont effectués
avec un intervalle de temps « long » qui peut être dif-
férent entre l'allumage et l'arrêt.
Les paramètres qui définissent ces bandes sont : 77,
78, 144, 145. L'intervalle de temps est défini par les
paramètres 75 et 76.
− Dans les bandes Supprimer un dépendant plus vite et
Ajouter un dépendant plus vite, les allumages et les ar-
rêts sont effectués avec un intervalle de temps « court »
qui, même dans ce cas, peut être différent entre l'allu-
mage et l'arrêt. La bande d'arrêt est comprise entre les
valeurs des paramètres 146 et 145, tandis que la bande
d'allumage se trouve au-dessous de la valeur définie par
le paramètre 144. L'intervalle de temps est défini par les
paramètres 142 et 143.
− Dans la bande Effacer la demande, tous les modules sont
immédiatement arrêtés. Cette bande se trouve au-des-
sus de la valeur définie par le paramètre 146.
Effacer la demande
(pas de temps)
Supprimer un dépendant plus vite
Tempo = Par 143
-1
-1
-1
-1
-1
-1
-1
-1
Supprimer un dépendant
-1
-1
Tempo = Par 76
Équilibre de puissance
Ajouter un dépendant
-1
-1
Tempo = Par 75
Ajouter un dépendant plus vite
+1
+1
+1
+1
+1
+1
+1
+1
Tempo = Par 142
6.4.2
Par. 148 = 1
Dans ce mode, le système gère la cascade de manière à allumer
le nombre minimum de modules.
La première différence par rapport au mode 0 concerne la logi-
que avec laquelle la modulation des modules dépendants de la
cascade est gérée.
En effet, alors qu'en mode 0 chaque module module avec ses
propres PID, en mode 1 seul un maximum de deux dépendants
module avec ce même critère, tandis que les autres fonction-
nent à puissance maximale. Le schéma est illustré dans la figure
suivante :
Managing
PID
Managing
PID
PID
Managing
100%
PID
Managing
100%
100%
Managing
100%
100%
En pratique, si le nombre de modules allumés est supérieur à
deux, seuls deux modules sont pilotés par PID, tandis que les
autres reçoivent un signal pour atteindre la puissance maxima-
le.
La deuxième différence concerne les règles d'allumage/arrêt des
différents modules.
Les règles d'allumage et d'arrêt sont dans tous les cas gérées
conformément à ce qui est illustré dans le graphique précédent,
à la différence qu'il est également possible d'avoir des alluma-
ges/arrêts des modules dépendants dans la « zone d'équilib-
rage ».
Ce critère d'allumage supplémentaire (valable uniquement dans
la bande d'équilibrage) provoque l'activation d'un module lor-
sque l'un des deux modules contrôlés par une commande PID a
atteint une puissance de seuil (Par. 82) après un certain temps
d'attente défini par le Par. 75.
De la même manière (toujours à l'intérieur de la bande d'éq-
uilibrage), un module est éteint si les deux modules contrôlés
par une commande PID ont atteint un pourcentage de puissan-
ce inférieur à la puissance minimale de seuil (Par. 83) après le
temps d'attente défini par le paramètre 76.
