3.2
Configuration de l'installation du circuit
secondaire
L'utilisation optimale des modules en cascade s'effectue en
plaçant un séparateur hydraulique (disponible comme ac-
cessoire) entre le circuit primaire (modules en cascade pour la
génération thermique) et le circuit secondaire (utilisateurs, tels
que les systèmes de distribution de chaleur pour le chauffage,
le système de production d'eau sanitaire). Ce dispositif permet
de compenser un débit différent entre circuit primaire et circuit
secondaire.
TA / SE / 0-10V
DÉPENDANT
MANAGING
Le circuit secondaire peut être configuré en utilisant les accessoires suivants :
− Sonde du circuit secondaire (SC)
Elle sert à gérer le point de consigne et donc la température souhaitée en aval du séparateur hydraulique.
La sonde du circuit secondaire doit être connectée à la centrale du premier module « Dépendant ».
− Sonde du chauffe-eau (SB)
Elle sert à gérer la production d'eau chaude sanitaire en combinaison avec le circulateur du chauffe-eau (PB).
La sonde de chauffe-eau doit être connectée à la centrale du module « Gestion ».
DEPENDENT
DEPENDENT
PC
SC
SS
SÉPARATEUR
HYDRAULIQUE
SE
MANAGING
PC
PC
P
SS

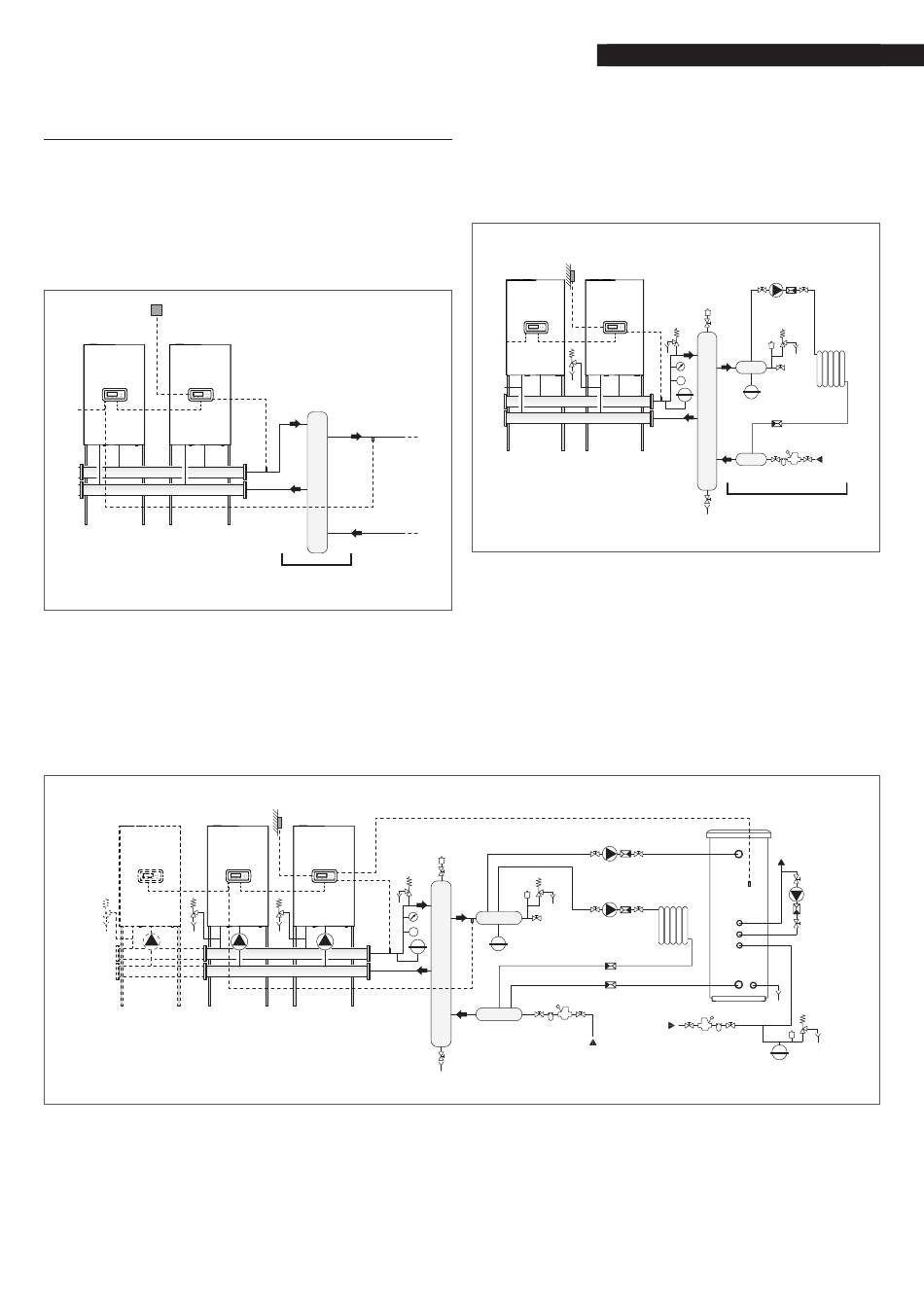

CONFIGURATION DES SCHÉMAS DE PRINCIPE
Par souci de simplicité, nous identifions les circuits hydrauliques
en aval du séparateur comme secondaires.
La configuration de base du circuit secondaire comporte l'utili-
sation d'un circulateur d'installation (PI). Ce circulateur, raccordé
aux modules en cascade, permet de gérer le transfert d'énergie
thermique vers un circuit utilisateur, par exemple une zone di-
recte pour le chauffage d'ambiance à haute température.
SE
DÉPENDANT
MANAGING
PB
PI
SC
EAF
55
PI
SS
P
SECONDAIRE
UAC
SB
PR
EAF
EAF
