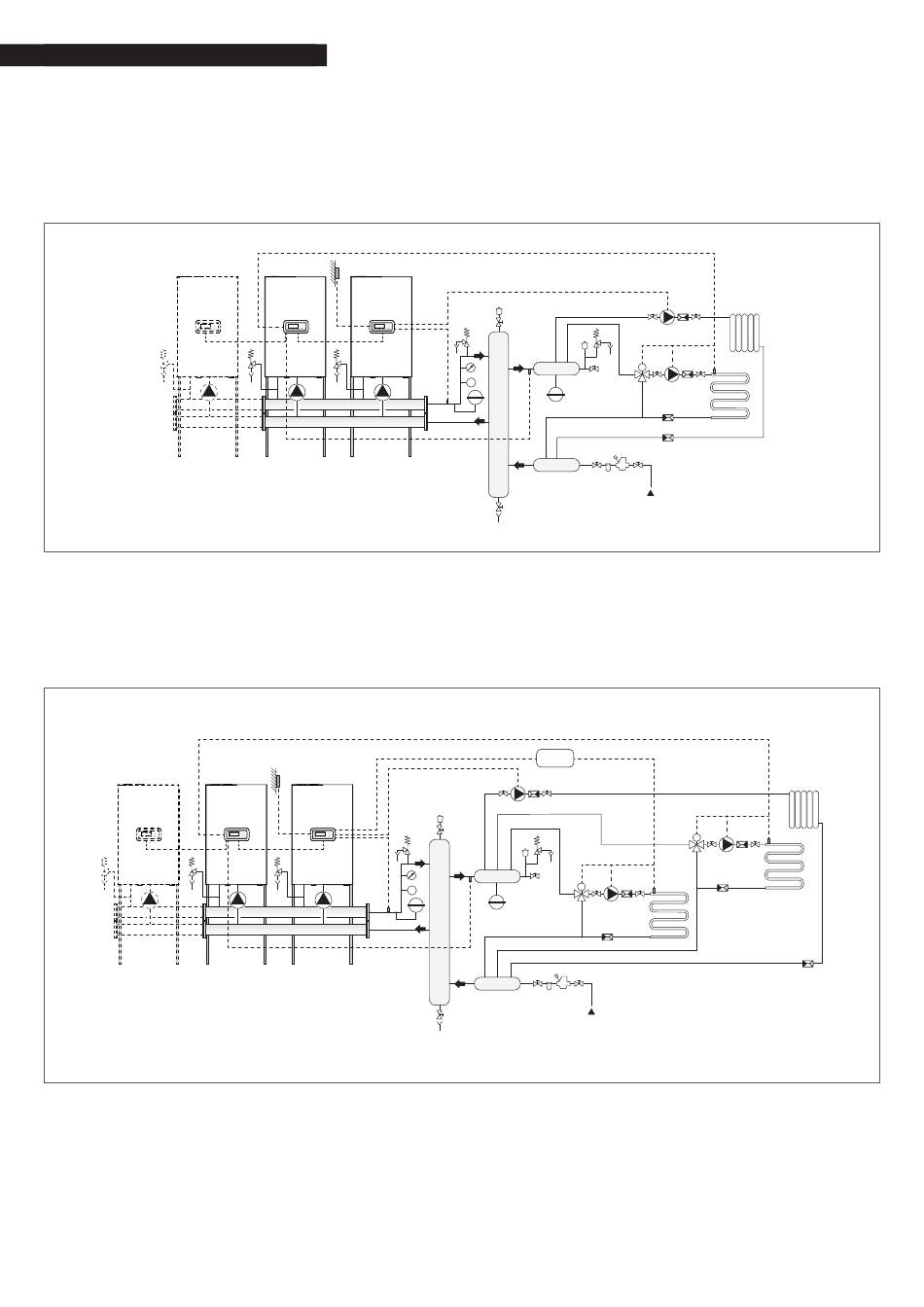

CONFIGURATION DES SCHÉMAS DE PRINCIPE
− Sonde de zone (S2)
Elle est prévue pour le réglage et le contrôle d'une zone directe supplémentaire gérée par le module « Dépendant » associé
au circulateur de zone (P2).
La sonde de zone est utilisable pour le réglage et le contrôle d'une zone mélangée supplémentaire associée au circulateur
de zone (P2) et à la vanne de mélange (V2).
La sonde de zone (S2), le circulateur (P2) et l'éventuelle vanne de mélange (V2) doivent être raccordés au module
« Dépendant » qui communique via Bus avec le module « Gestion ».
DEPENDENT
PC
− Sonde de zone (S3)
Elle sert à régler et à contrôler une zone directe supplémentaire en combinaison avec le dispositif électronique de gestion
des zones (ZM) et le circulateur de zone (P3).
La sonde de zone peut être utilisée pour le réglage et le contrôle d'une zone mixte supplémentaire en combinaison avec le
dispositif électronique de gestion des zones (ZM), le circulateur de zone (P3) et la vanne mélangeuse (V3).
La sonde de zone (S3), le circulateur (P3) et l'éventuelle vanne mélangeuse (V3) doivent être connectés au dispositif
électronique de gestion des zones (ZM) qui communique via Bus avec le module « Gestion ».
DEPENDENT
DEPENDENT
PC
Pour effectuer les raccordements électriques, se référer aux schémas de l'installation choisie.
Pour les modes de connexion Bus, se référer au chapitre « Gestion du système ».
SE
DEPENDENT
MANAGING
PC
PC
SE
MANAGING
P
PC
PC
SS
SC
P
SS
ZM
PI
V3
SC
M
EAF
56
PI
V2
P2
S2
M
EAF
V2
P2
S2
M
P3
S3
