CONFIGURATION DES SCHÉMAS DE PRINCIPE
3 CONFIGURATION DES SCHÉMAS DE PRINCIPE
9
Le circuit sanitaire et le circuit de chauffage doivent être
complétés par des réservoirs d'expansion d'une capacité
adéquate et des vannes de sécurité appropriées conve-
nablement dimensionnées. L'évacuation des vannes de
sécurité et des appareils doit être raccordée à un système
de collecte et d'évacuation (voir le paragraphe Neutralisa-
tion des condensats).
9
L'installateur est chargé de choisir et d'installer les compo-
sants de l'installation, conformément aux règles de la bon-
ne technique et à la législation en vigueur.
9
Les eaux d'alimentation/d'appoint particulières doivent être
conditionnées au moyen de systèmes de traitement appro-
priés.
9
Pour les connexions d'alimentation électrique, utiliser des
câbles H05-VV-F avec une section minimale de 1,5 mm
avec embouts de câble. Pour les connexions basse tension,
utiliser des câbles H05-VV-F avec une section comprise en-
tre 0,5 et 1 mm
2
, avec embouts de câble.
9
Pour raccorder les dispositifs connectés au bornier de
puissance (pompes, circulateurs et vannes de dérivation/
mélangeuses), utiliser des relais interposés, sauf si l'ab-
sorption maximale de tous les composants connectés à la
carte (y compris le circulateur du module) est inférieure ou
égale à 1,5 A. Le choix et le dimensionnement de ces relais
sont laissés à l'installateur en fonction du type de dispositif
connecté.
0
Il est interdit de faire fonctionner le module et les circula-
teurs sans eau.
3.1
Configuration de l'installation du circuit
primaire
La configuration en cascade de base comprend au moins deux
modules : l'un aura le rôle de « Gestion » et les autres seront
« Dépendant ».
La cascade de modules peut être considérée comme le circuit
primaire d'un système de génération. Cette configuration pour-
rait être optimale pour le remplacement, dans une installation
existante, d'un ou de plusieurs générateurs de plus grande tail-
le si l'on veut augmenter l'efficacité et la fiabilité du système.
Pour que le fonctionnement en cascade soit possible, au moins
la sonde du circuit primaire (SS), disponible en accessoire, doit
être connectée au module identifié comme « Gestion ».
La sonde du circuit primaire est conçue pour gérer le point de
consigne en cascade et sa présence est indispensable pour la
gestion des modules comme un seul générateur.

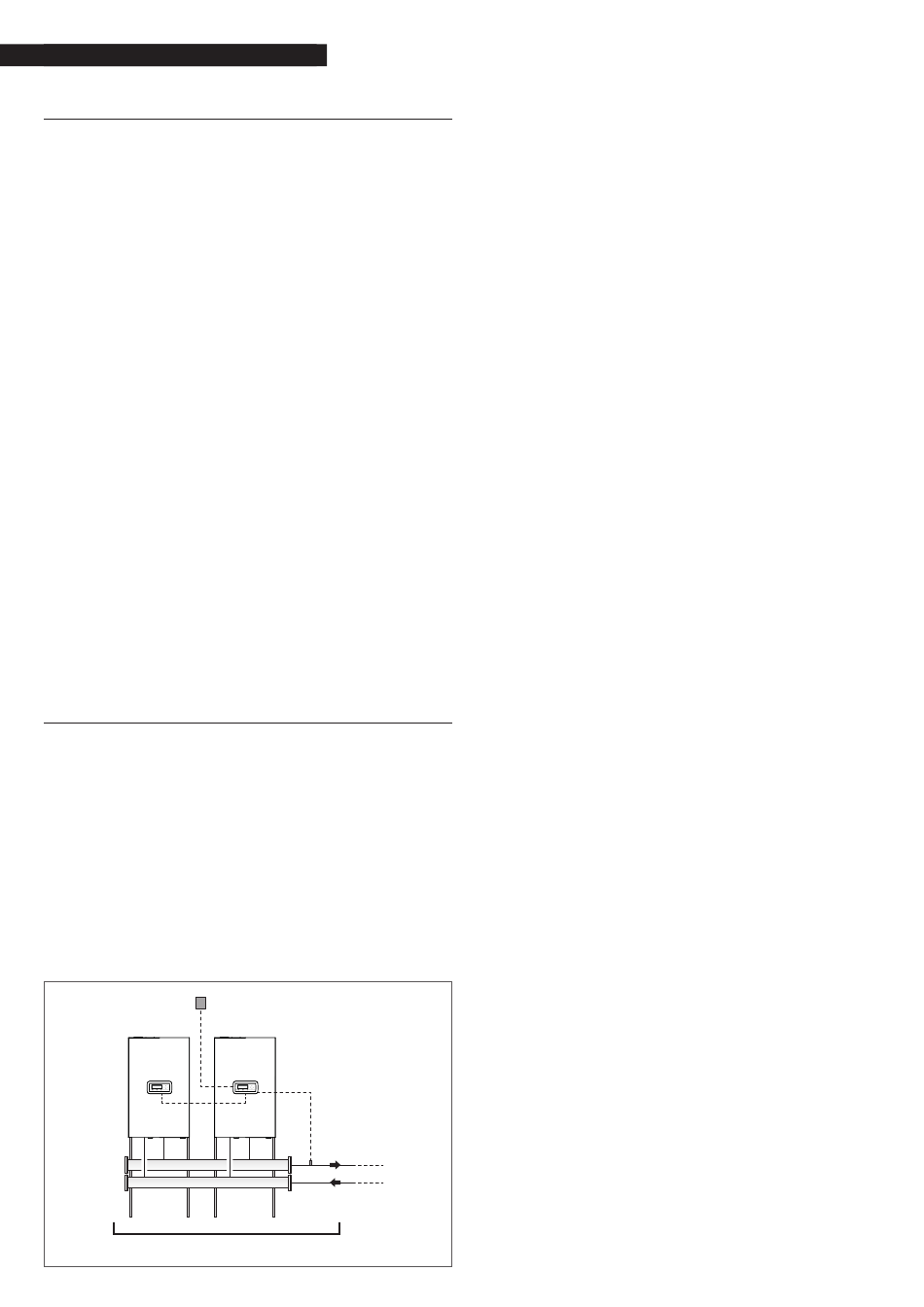

TA / SE / 0-10V
DÉPENDANT
MANAGING
PRIMAIRE
,
2
SS
54
Le fonctionnement du circuit primaire peut être :
− Mode 0 - Avec un point de consigne fixe.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA).
− Mode 1 - En mode climatique avec un point de consigne
variable en fonction de la température extérieure.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA) et d'une sonde extérieure (SE), disponible
en accessoire.
− Mode 2 - En mode climatique avec réduction comman-
dée par le thermostat d'ambiance/signal de demande de
chaleur et point de consigne variable en fonction de la
température extérieure.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA) et d'une sonde extérieure (SE), disponible
en accessoire.
− Mode 3 - Avec un point de consigne fixe avec réduction
commandée par le thermostat d'ambiance/signal de de-
mande de chaleur.
Cette configuration prévoit la connexion d'un
thermostat d'ambiance ou d'un contact de demande de
chaleur (TA).
− Mode 4 - Avec réglage du point de consigne sur la base
d'une entrée analogique 0-10 V.
Cette configuration prévoit la connexion, sur une
entrée analogique 0-10 V, d'un dispositif extérieur (par
exemple, un API de centrale thermique) capable de
générer ce signal.
Les fonctionnements décrits sont réglables au moyen du pa-
ramétrage à effectuer sur le module « Gestion », comme décrit
dans le manuel de chaque module au paragraphe « Réglage du
système de chauffage ».
Les connexions hydrauliques et électriques du circuit primaire
doivent être complétées par le choix entre :
− Utilisation du circulateur du module (de série sur les mo-
dèles Condexa PRO 57 P - Condexa PRO 70 P et disponible
comme accessoire pour les modèles Condexa PRO 90 ÷
Condexa PRO 135).
− Utilisation du circulateur du système (PS) et de la vanne à
deux voies (V1) pour chaque module (ces dispositifs sont
disponibles comme accessoires).
