INSTALLATION
2.4

Positionnement des COLLECTEURS 3"

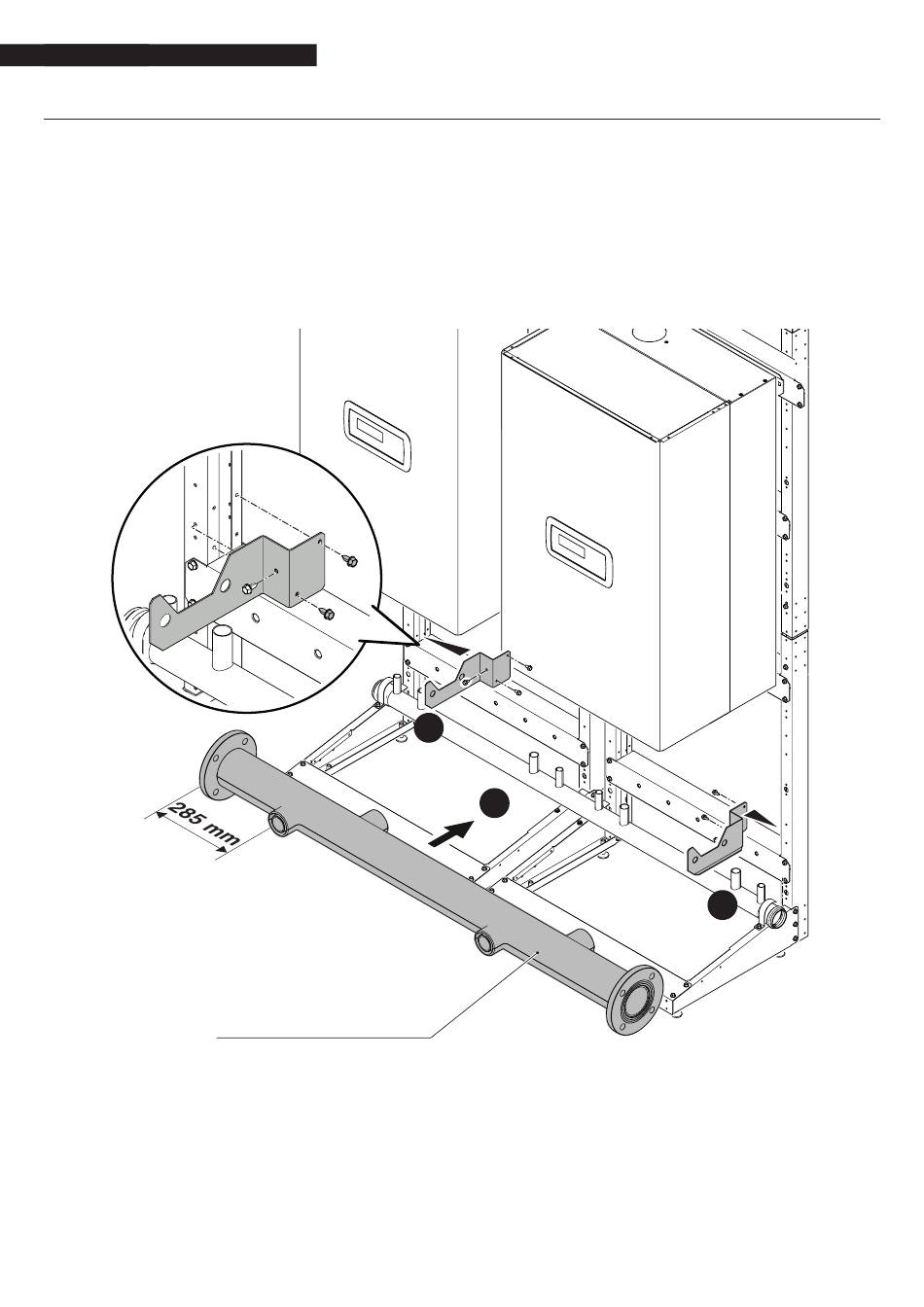

Montage des collecteurs de retour, de refoulement et de gaz. Composants inclus dans les codes 20133220 - 20130220 - 20130221
La figure fait référence à une installation de 2 modules en ligne ou de 3/4 modules B2B.
1 Fixation de la bride de support gauche.
2 Fixation de la bride de support droite.
3 Positionnement du collecteur de RETOUR.
9
Veiller à ne pas inverser les collecteurs de refoulement et de retour.
Collecteur inférieur de RETOUR DE L'INSTALLATION
identifiable par l'absence des puits de sonde
1
3
30
2
