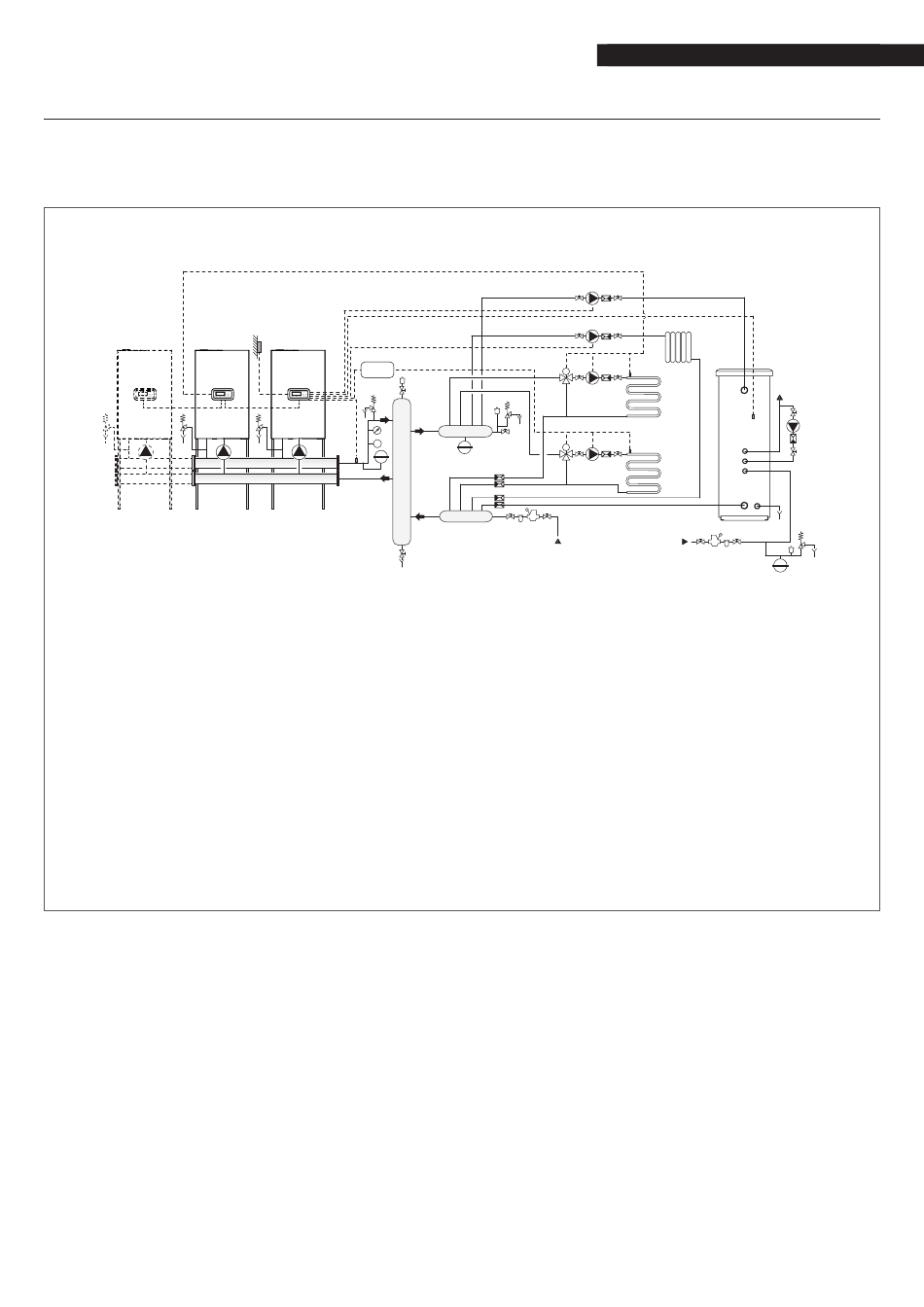

Schéma 1: Cascade des modules uniquement avec sonde du circuit primaire (SS)
Schéma d'installation recommandé pour les nouvelles installations ou lorsque le débit d'eau du circuit secondaire est égal au débit
du côté primaire
Circuit avec modules ayant leur propre circulateur, raccordés en cascade.
DEPENDENT
DEPENDENT
PC
PC
Circulateur du module
PB
Circulateur ballon
PR
Circulateur de recirculation sanitaire
PI
Circulateur de l'installation (zone à haute température)
P2
Circulateur de zone 2 (basse température)
P3
Circulateur de zone 3 (basse température)
S2
Sonde zone 2
S3
Sonde zone 3
SB
Sonde ballon
SE
Sonde externe
SS
Sonde du circuit primaire
V2
Vanne mélangeuse de zone 2
V3
Vanne mélangeuse de zone 3
ZM
Dispositif électronique de gestion des zones (accessoire)
EAF
Entrée eau froide sanitaire
UAC
Sortie eau chaude sanitaire
Pour l'adressage des modules et la connexion du BUS, se référer au Chapitre Gestion du système.
La modulation de chaque module dépend de la température de refoulement de chaque unité.
Si le SC (circuit secondaire) n'atteint pas la température de consigne « dans un certain temps » la température de consigne du
circuit primaire augmente.
SS (circuit primaire) gère uniquement l'allumage et l'extinction des modules individuels.
SE
MANAGING
ZM
ZM
Z
M
P
PC
PC
SS
CONFIGURATION DES SCHÉMAS DE PRINCIPE
