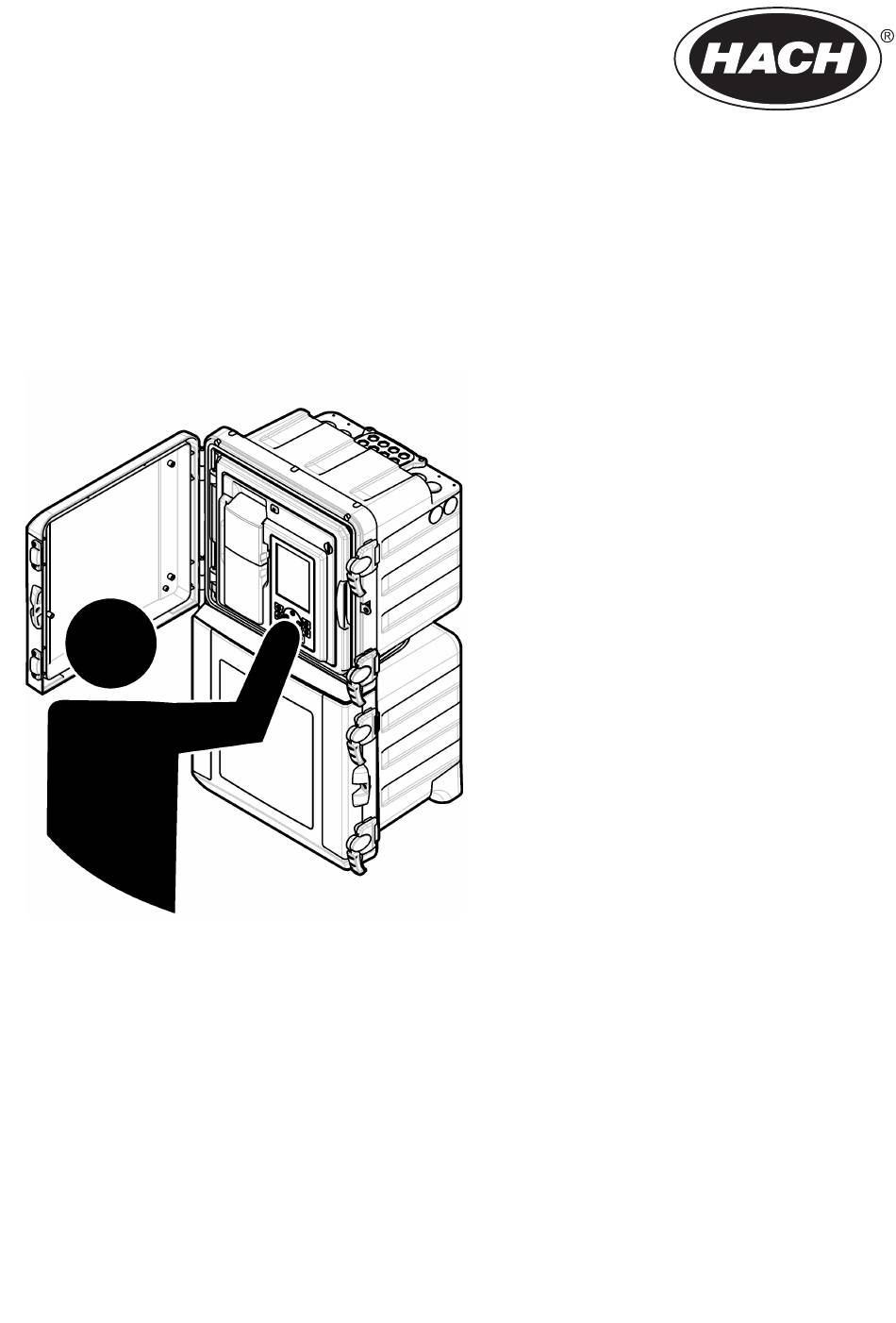

DOC023.97.80474
5500sc
Ammonia/Monochloramine
05/2017, Edition 4
Operations
Fonctionnement
Operaciones
操作
Table des Matières
loading

Manuels Connexes pour Hach 5500sc

Sommaire des Matières pour Hach 5500sc

  • Page 1 DOC023.97.80474 5500sc Ammonia/Monochloramine 05/2017, Edition 4 Operations Fonctionnement Operaciones 操作...

  • Page 20: Généralités

    Table des matières Généralités à la page 20 Interface utilisateur et navigation à la page 22 Mise en marche à la page 25 Fonctionnement à la page 26 Etalonnage à la page 37 Généralités En aucun cas le constructeur ne saurait être responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut ou d'une omission dans ce manuel.

  • Page 21: Présentation Du Produit

    Ceci est le symbole d'alerte de sécurité. Se conformer à tous les messages de sécurité qui suivent ce symbole afin d'éviter tout risque de blessure. S'ils sont apposés sur l'appareil, se référer au manuel d'utilisation pour connaître le fonctionnement ou les informations de sécurité. Ce symbole indique la nécessité...
  • Page 22 Figure 1 Interrupteur et carte SD 1 Voyant d'état 3 Témoin de mise sous/hors tension de l'analyseur 2 Interrupteur (levé : sous tension) 4 Logement de la carte SD Voyant d'état Lorsque l'analyseur est sous tension, un témoin d'indicateur d'état est allumé. Voir Tableau Tableau 1 Définitions des voyants Couleur...

  • Page 23: Description De L'affichage

    Figure 2 Description du clavier 1 ECRAN 6 Diag (Diagramme) : permet d'accéder au MENU DIAG/TEST 2 Touches de navigation DROITE/GAUCHE : 7 Cal (Etalonnage) : permet d'accéder au MENU permettent de basculer entre les écrans de mesure, D'ETALONNAGE de sélectionner des options et de parcourir les champs de saisie de données 3 Touches de navigation HAUT/BAS : permettent de 8 Back (Retour) : permet de revenir au menu...

  • Page 24: Barres D'indication Prognosys

    Figure 4 Ecran d'état du système 1 Informations sur l'état de l'étalonnage 3 Réactif (Rx), étalons (Sx) et solution de nettoyage (CS) avec indicateurs de niveau de liquide (%) 2 Barre d'indication de service PROGNOSYS 4 Barre d'indication de qualité des mesures PROGNOSYS Barres d'indication PROGNOSYS La barre d'indication de service indique le nombre de jours précédant la prochaine intervention...

  • Page 25: Interface Graphique

    Interface graphique Le graphique affiche les mesures pour un maximum de et quatre paramètres à la fois. Le graphique facilite la surveillance des tendances et affiche les modifications relatives au traitement. 1. A partir de l'écran de mesure principal, appuyez sur la flèche GAUCHE pour afficher l'interface graphique.

  • Page 26: Fonctionnement

    Configurer le séquenceur (facultatif) Option disponible uniquement pour la version à plusieurs canaux de l'analyseur. 1. Sélectionnez CONFIGURER LE SYSTEME > CONFIGURER SEQUENCEUR. Option Description ACTIVER Permet de démarrer ou d'interrompre les mesures liées à des sources d'échantillon CANAUX individuelles. Utilisez les touches de navigation HAUT et BAS pour parcourir les canaux. Désélectionnez un canal avec la touche de navigation GAUCHE.

  • Page 27: Configurer Les Réactifs Et Les Étalons

    Configurer les réactifs et les étalons Veillez à définir le débit d'échantillon et placer les bouteilles de réactif avant le début de cette tâche. 1. Appuyez sur menu, puis accédez à REACTIFS/STANDARDS. 2. Sélectionnez l'une des options. Utilisez les options de réglage lorsque le volume des réactifs/étalons existants doit être ajusté.

  • Page 28: Configurer Le Système

    Configurer le système Les paramètres de configuration peuvent être modifiés dans le menu CONFIGURER LE SYSTEME ou dans la configuration de l'analyseur. Voir Démarrer la configuration de l'analyseur à la page 25. 1. Appuyez sur menu et sélectionnez CONFIGURER LE SYSTEME. 2.

  • Page 29: Configurer Les Sorties

    Option Description RETABLIR PAR DEFAUT Permet de réinitialiser la configuration par défaut. MISE HORS SERVICE Démarre le cycle qui prépare l'analyseur à être entreposé. Reportez-vous à la documentation de maintenance et de dépannage pour plus d'informations. Gérer des appareils Installez ou supprimez des modules de saisie. 1.
  • Page 30 Option Description CHOIX PARAM. Permet de sélectionner le canal de mesure dans la liste. MODE Sélectionnez une fonction. L'affichage des options suivantes dépend de la fonction choisie. REG. LINEAIRE : le signal est linéairement dépendant de la valeur de traitement. REG. PID : le signal fonctionne de la même manière qu'un transmetteur PID (Proportional, Integral, Derivative –...
  • Page 31 5. Sélectionnez MODE > LOGARITHMIQUE, puis les options voulues dans le menu ACTIVATION. Option Description DÉF VALEUR 50% Permet de définir la valeur correspondant à 50 % de la plage de variables de traitement. DÉFINIR VALEUR HAUT Permet de définir la valeur la plus élevée de la plage de variables de traitement. 6.
  • Page 32 Option Description ALARME HAUTE Permet de définir la valeur d'activation du relais en réponse à la valeur mesurée croissante. Par exemple, si la valeur d'alarme maximale définie est 1,0 et que la valeur mesurée augmente jusqu'à 1,1, le relais est activé. HYSTER.

  • Page 33: Définir Le Mode De Maintien D'erreur

    6. Sélectionnez PROGRAMMATEUR dans le menu FUNCTION (FONCTION), puis les options applicables dans le menu CONFIGURATION. Option Description SORTIES MEMO Permet de conserver ou transférer les sorties pour les canaux sélectionnés. JRS FONCT. Permet de sélectionner les jours de fonctionnement du relais. Options : dimanche, lundi, mardi, mercredi, jeudi, vendredi et samedi HEURE DE DEPART Permet de définir l'heure de départ.

  • Page 34: Affichage Des Données

    Affichage des données 1. Sélectionnez VISUALISER LES DONNEES. 2. Sélectionnez une option. Option Description DONNEES ANALYS. Présente les informations d'état de l'analyseur (se reporter à Tableau DONNEES DE Présente les informations de mesure (reportez-vous au Tableau MESURE DONNEES DU Permet de sélectionner le journal de données et le journal d'événements. DATA LOG JOURNAL (JOURN DONNEES) : indique les valeurs mesurées.

  • Page 35: Affichage Des Informations Sur L'instrument

    Tableau 3 Données de mesure Elément Définition CANAL DERN. MESURE Dernier canal mesuré. HEURE DERN MES Heure de la dernière mesure. DERN. ABS. Dernier relevé d'absorbance. LAST CONC (DERNIERE CONC) Concentration de la dernière mesure. H PROCH. MES. Heure de la prochaine mesure. DARK Nombre de points sombres mesurés lorsque le témoin est éteint.

  • Page 36: Utiliser Une Carte Sd

    LINK2SC. Utilisez une carte mémoire SD pour l'échange de données. Reportez-vous à la documentation sur LINK2SC sur http://www.hach.com, pour obtenir une description détaillée de la procédure LINK2SC. 1. Appuyez sur menu et sélectionnez LINK2SC.
  • Page 37 Mise à niveau du micrologiciel Utilisez une carte SD avec un fichier de mise à niveau pour mettre à jour le micrologiciel de l'analyseur ou de la carte réseau. Le menu de mise à niveau est affiché uniquement lorsque la carte SD contient un fichier de mise à...

  • Page 38: Démarrer Un Étalonnage Manuel

    3. Sélectionnez SOLUTION STD, puis saisissez la valeur de l'étalon en ppm. 4. Sélectionnez une option de planification pour l'étalonnage. Option Description BASE TEMPS Permet de définir l'intervalle entre les étalonnages. Options : JOURS ou HEURES. JOUR Permet de sélectionner le ou les jours de la semaine pour l'étalonnage lorsque BASE TEMPS est défini sur DAYS (Jours).
