DTA J-RO Manuel De Maintenance page 50

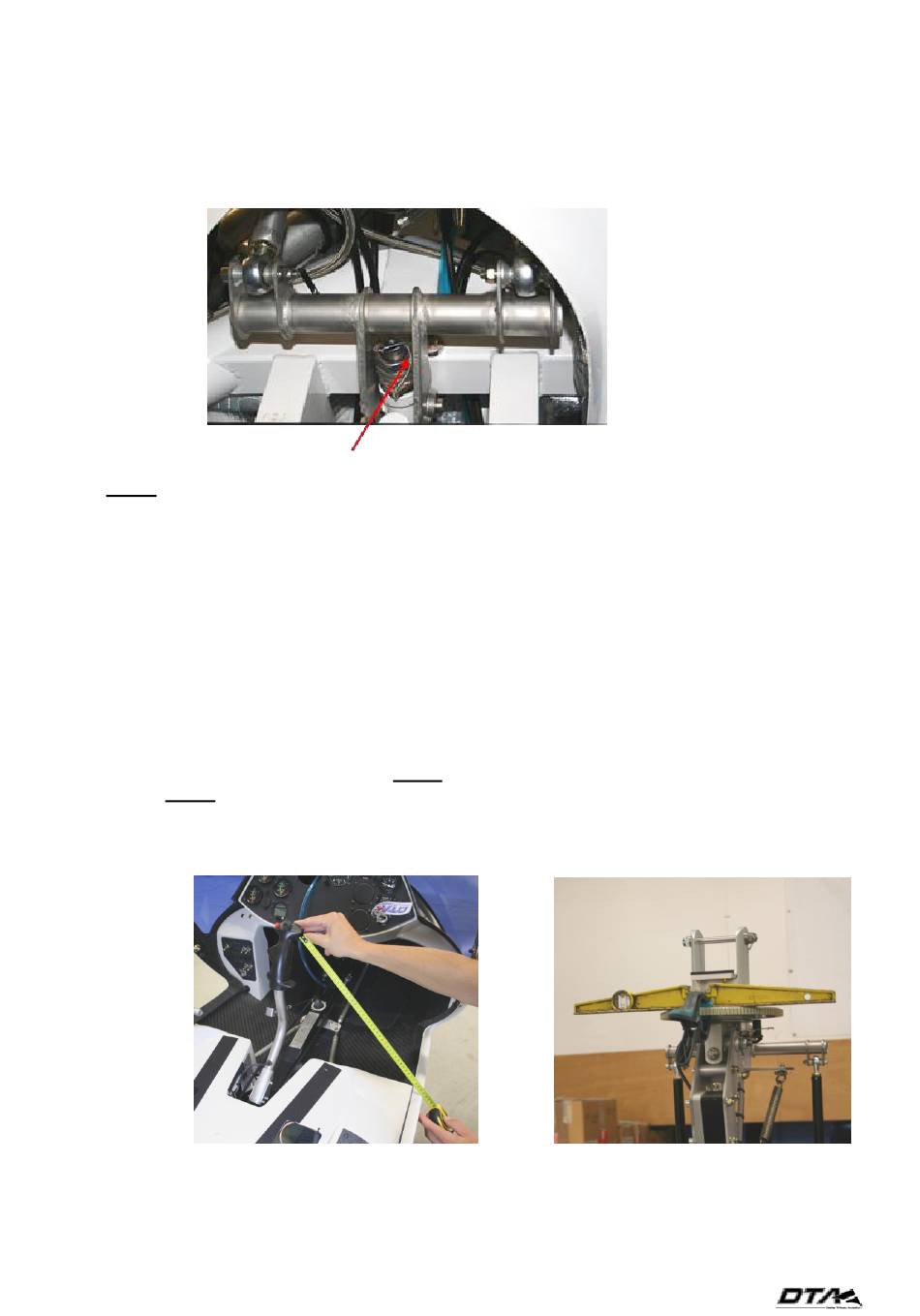

Té de commande (Op. 65, 66, 70 / 224, 225, 389, 390) :
 Serrage de la vis M16 (DG-5)
Pas de couple précis => mettre au contact, sans jeu axial ; le manche doit rester libre sur
l'axe de roulis (fil à freiner Ø 0.8)
Note : lors du remplacement des roulements d'extrémité de la commande horizontale (Op.389,
390) utiliser du « Bloc roulement » Loctite 648 (DG-5 & DG-7),
Tiges de commandes verticales (Op. 68, 69 / 225, 227, 228 / 366 / 388, 389, 390) :
 Déposer les capots moteurs supérieurs et inférieurs
 Déposer la gaine de flexible (DG12 et 15)
 Déposer la trappe latérale du capotage de radiateur pour atteindre les vis avant
 Couper le collier plastique liant le capotage à la pièce de tenue du flexible
 Basculer la pièce de tenue de flexible (DG-12)
 Déposer le capotage du radiateur d'eau (MG-12)
(=> CF 9.1 « Cellule, coque et pièces composite »)
 Avant de déposer les rotules noter la position du manche en latéral (=> CF photos)
Note : la cote théorique est 420 mm
 Manche attaché par son câble de retenue
 Tête horizontale sur l'axe de roulis
 Remplacer les rotules une par une (DG-3, DG-4 et DG-5)
 Avant de déposer chaque rotule, repérer le nombre de filet apparent
