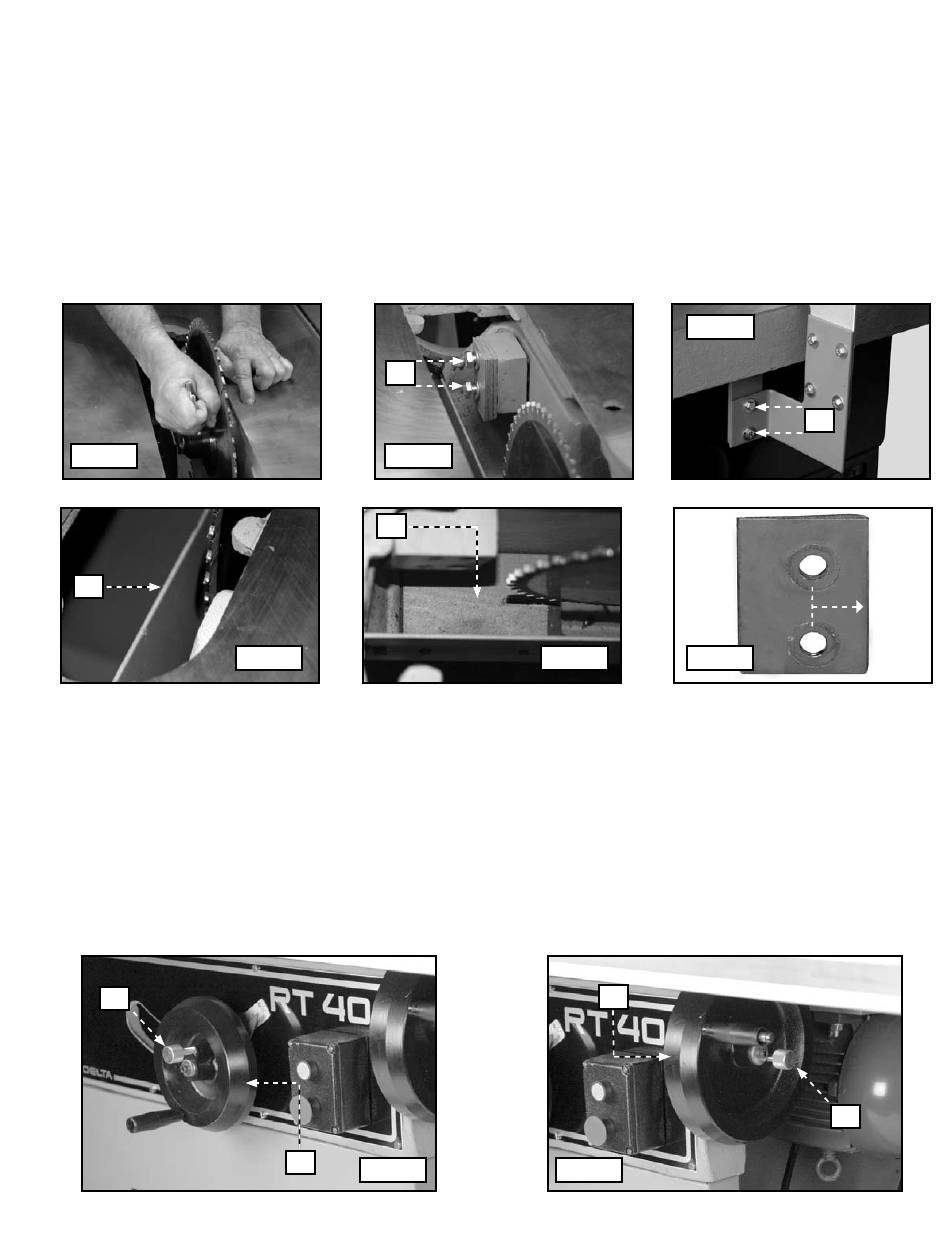

CÓMO INSTALAR UNA HOJA dE SIERRA dE 406 MM (16")
1. Retire el protector de la hoja y el inserto para mesa.
2. Levante la hoja hasta su altura máxima.
3. Presione el botón de bloqueo del eje y utilice la llave para eje provista para retirar el perno del eje. Gire la llave hacia la
parte delantera de la sierra.
4. Retire las placas (A) Fig. 33.
5. Retire los dos pernos (A) Fig. 34 y extraiga el soporte del hendedor.
6. Retire el protector (A) Fig. 35 y el bloque de madera (A) Fig. 36.
7. Coloque la nueva hoja en el eje de la sierra. Vuelva a colocar la brida de la hoja, el espaciador, el dispositivo de retención
y el perno del eje.
8. Vuelva a colocar el protector y el bloque.
9. Vuelva a colocar las placas con la superficie más pequeña hacia la hoja (Fig. 37). Los orificios de la placa están alejados
del centro.
10. Presione el botón de bloqueo del eje y ajuste el ensamble de la hoja girando la llave hacia la parte posterior de la sierra.
11. Vuelva a colocar el ensamble del hendedor y el inserto para mesa.
Fig.32
A
Fig. 35
CÓMO LEVANTAR Y BAJAR LA HOJA
Para levantar la hoja, afloje la perilla de bloqueo (A) Fig. 38 y gire el volante (B) en el sentido de las agujas del reloj.
Para bajar la hoja, afloje la perilla de bloqueo y gire el volante en el sentido contrario a las agujas del reloj.
Bloquee la hoja a cualquier altura con la perilla de bloqueo (A) Fig. 38.
IMPORTANTE: Bloquee la hoja antes de encender la sierra.
CÓMO INCLINAR LA HOJA
Afloje la perilla de bloqueo (A) Fig. 39 y gire el volante (B) en el sentido de las agujas del reloj.
Bloquee la hoja en cualquier ángulo con la perilla de bloqueo (A) Fig. 37.
IMPORTANTE: Bloquee la hoja antes de encender la sierra.
