RÉGLAGE PARALLÈLE DE LA LAME
AVEC LA FENTE DE LA TABLE
1. DÉBRANCHEZ LA SCIE.

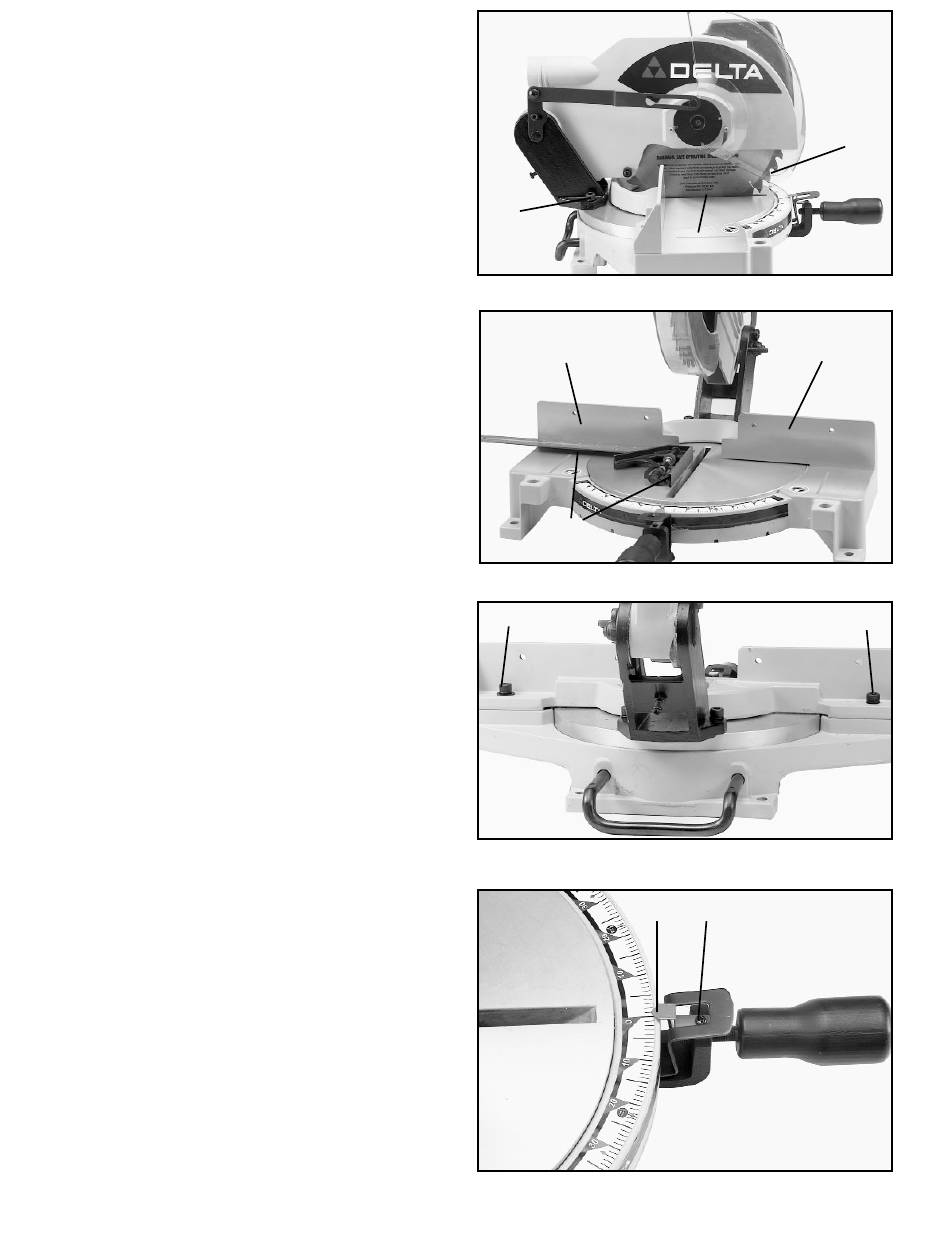

2. Abaissez la tête de coupe et vérifiez si la lame de la
scie (A) fig. 20, est parallèle au bord gauche (B) de
l'ouverture de la table.
3. Si un réglage est nécessaire, desserrez les deux vis,
dont l'une est illustrée par (C) fig. 20, et déplacez la tête de
coupe jusqu'à ce que la lame (A) se trouve parallèle au
bord gauche (B) de l'ouverture de la table. Ensuite,
resserrez les deux vis (C).
RÉGLAGE PERPENDICULAIRE DU
GUIDE AVEC LA LAME
Si le guide (A), fig. 21, était enlevé de la scie, il devrait être
réglé afin d'être perpendiculaire à la lame une fois
remonté, comme suit :
1. DÉBRANCHEZ LA SCIE.
2. Ce réglage doit être fait seulement après avoir réglé la
lame en parallèle avec l'ouverture de la table, comme il est
indiqué préalablement.
3. Placez un côté d'une équerre (B) fig. 21, contre le
guide (A) et son autre côté contre le bord de la fente de la
table comme il est illustré.
4. Si un réglage est nécessaire, desserrez les deux vis
(C) fig. 22, et réglez le guide perpendiculairement à
l'ouverture de la table. Puis, serrez les deux vis (C).
RÉGLAGE DE L'AIGUILLE
Si un réglage de l'aiguille (A), fig. 23 devient nécessaire,
desserrez simplement la vis (B), réglez l'aiguille en
conséquence et resserrez la vis (B).
C
Fig. 20
A
B
Fig. 21
C
Fig. 22
A
Fig. 23
A
B
A
C
B
