STAMOS Operator Manuel D'utilisation page 31

FICHE TECHNIQUE
Nom du produit :
Modèle Operator Sub Blaster Eagle
Zero Eye
N° d'art. 2980 2981 2982 2983
Classe optique
Dimension de
l'emplacement 110 mm x 90 mm x 9 mm
du filtre
Champ de vision
95 mm x 36 mm 98 mm x 55 mm
actif
Luminosité accrue 4
Luminosité réduite 4/9-13
Temps
1/25000 s
d'obscurcissement
Réglage de la
sensibilité
Réglage du temps
d'obscurcissement
Cellule Cellule photoélectrique
avant l'activation de
photoélectrique + 2 x piles CR2450
l'état de luminosité
accrue
Température de
la source
d'approvisionnement
Température
d'utilisation
CONSIGNE D'UTILISATION
ATTENTION ! Assurez-vous d'avoir lu et compris les consignes d'utilisation et de
sécurité présentes dans ce manuel avant de ne commencer à souder avec le masque.
• Le masque de soudure vous parvient déjà assemblé et prêt-à-l 'emploi. Cependant, il doit être réglé
avant d'être utilisé afin d'être adapté à l'utilisateur

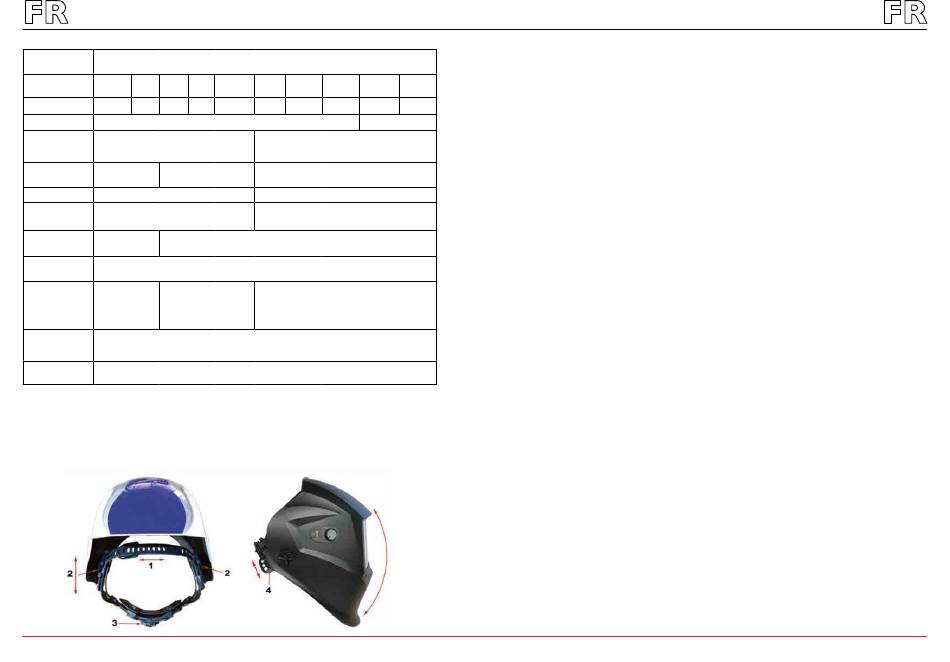

Fig. 1
60
Careta de soldar
Firestar- Legend Pokerface Carbonic BlackONE
ter 500
2984 2985 2986 2987 2988
1211 1111
125 mm x 106 mm
100 mm x 65 mm
3
4/4-8/9-13
1/30000 s
0,25-0,8 s
Cellule photoélectrique
+ pile CR2450
- 10°C à +55°C
- 20°C à +70°C
Rev. 07.11.2016
RÉGLAGE DE LA FIXATION DU MASQUE DE SOUDURE
Toute la fixation peut être agrandie ou rétrécie via le bouton rotatif, situé à l'arrière (voir numéro 3 sur la
fig.1). L'ajustement peut être effectué lorsque le masque est porté jusqu'à avoir atteint la position idéale.
La hauteur de la fixation du masque peut également être ajustée (si celle-ci est trop haute ou trop basse).
Metalator
Pour cela, le bout de la fixation doit être sorti du bouclage. Les deux extrémités doivent être détachées
afin d'agrandir le pourtour. Pour réduire encore la circonférence du pourtour, les deux extrémités doivent
2989
être tendues. Ensuite, il faut serrer la goupille de serrage de la fixation suivante (cf. numéro 1 dans la fig. 1).
Si la distance entre le visage de l'utilisateur et l'écran de vision doit être ajustée, il faut tirer sur les sup-
ports „2" équitablement des deux côtés du masque pour ajuster cette distance. L'ajustement de cette ban-
de doit s'effectuer pendant que le masque est porté tout en essayant de l'abaisser ou de le soulever pour
s'assurer que celui-ci soit correctement réglé. Si la bande se déplace lorsque vous soulevez ou abaissez le
masque, veuillez effectuer de nouveaux les réglages requis pour que la position du masque soit optimale.
L'ajustement de l'inclinaison du masque s'effectue via le fermoir marqué „4": Pour détendre/relâcher le
fermoir (goupille), il faut le retirer jusqu'à ce qu'il quitte son logement. Ensuite, décalez et ajustez le fermoir
afin de choisir l'inclinaison désirée avant de le fixer de nouveau. L'ajustement de l'inclinaison doit être effec-
tué sur les deux côtés du masque.
PARAMÉTRAGE
A. CHOIX DU DEGRÉ D'OBSCURCISSEMENT
Il faut choisir le degré de protection en fonction du procédé de soudage. Vous trouverez les références
et données correspondantes dans le tableau „Tableau des degrés d'obscurcissement". Le degré de
protection désiré peut être sélectionné via un bouton rotatif, situé sur le masque.
B. SELECTION DU TEMPS D'OBSCURCISSEMENT
La couleur du verre change lorsque vous avez terminé votre soudage, plus ou moins rapidement de
foncé à clair, en fonction du temps d'obscurcissement établi. De cette manière, le rayonnement lumineux
est uniforme. Le temps d'obscurcissement / d'éclaircissement peut être ajusté grâce au commutateur
„Delay": „Short" (Courte durée d'obscurcissement ~0,3-0,5 s) / „Med." (Temps d'obscurcissement
moyen ~0,4-0,6- s) / „Long" (Temps d'obscurcissement ~0,6-0,9 s).
C. SELECTION DE LA SENSIBILITÉ À LA LUMIÈRE
La sensibilité à la lumière peut être réglée en continue en utilisant le bouton rotatif entre „Hi" (élevée)
ou „Lo" (basse). La valeur „Hi" (élevée) est un réglage standard pour un usage quotidien. Si la lumière
s'amplifie démesurément ou si un autre poste à souder se trouve à proximité, réduisez la sensibilité à la
lumière
D. CHOIX DE L'OPTION „GRIND"
Si l'interrupteur est actionné sur la position „GRIND", cela signifie que la protection contre la
luminosité est désactivée. Cela vous permet d'évaluer et de prendre en considération votre
emplacement de travail. La tête est protégée par le masque. Avant de ne recommencer à souder,
assurez-vous que la fonction de protection contre la lumière soit de nouveau activée.
Rev. 07.11.2016 61
