2.2 Marquage des avertissements
dans le texte
DANGER
■ Attire l'attention sur des dangers causant des
blessures graves, voire mortelles.
► Les mesures indiquées peuvent éviter des
blessures graves, voire mortelles.
AVERTISSEMENT
■ Attire l'attention sur des dangers qui peuvent
causer des blessures graves, voire mortelles.
► Les mesures indiquées peuvent éviter des
blessures graves, voire mortelles.
AVIS
■ Attire l'attention sur des dangers pouvant cau‐
ser des dégâts matériels.
► Les mesures indiquées peuvent éviter des
dégâts matériels.
2.3 Symboles employés dans le
texte
Ce symbole renvoie à un chapitre de la
présente Notice d'emploi.
3 Vue d'ensemble

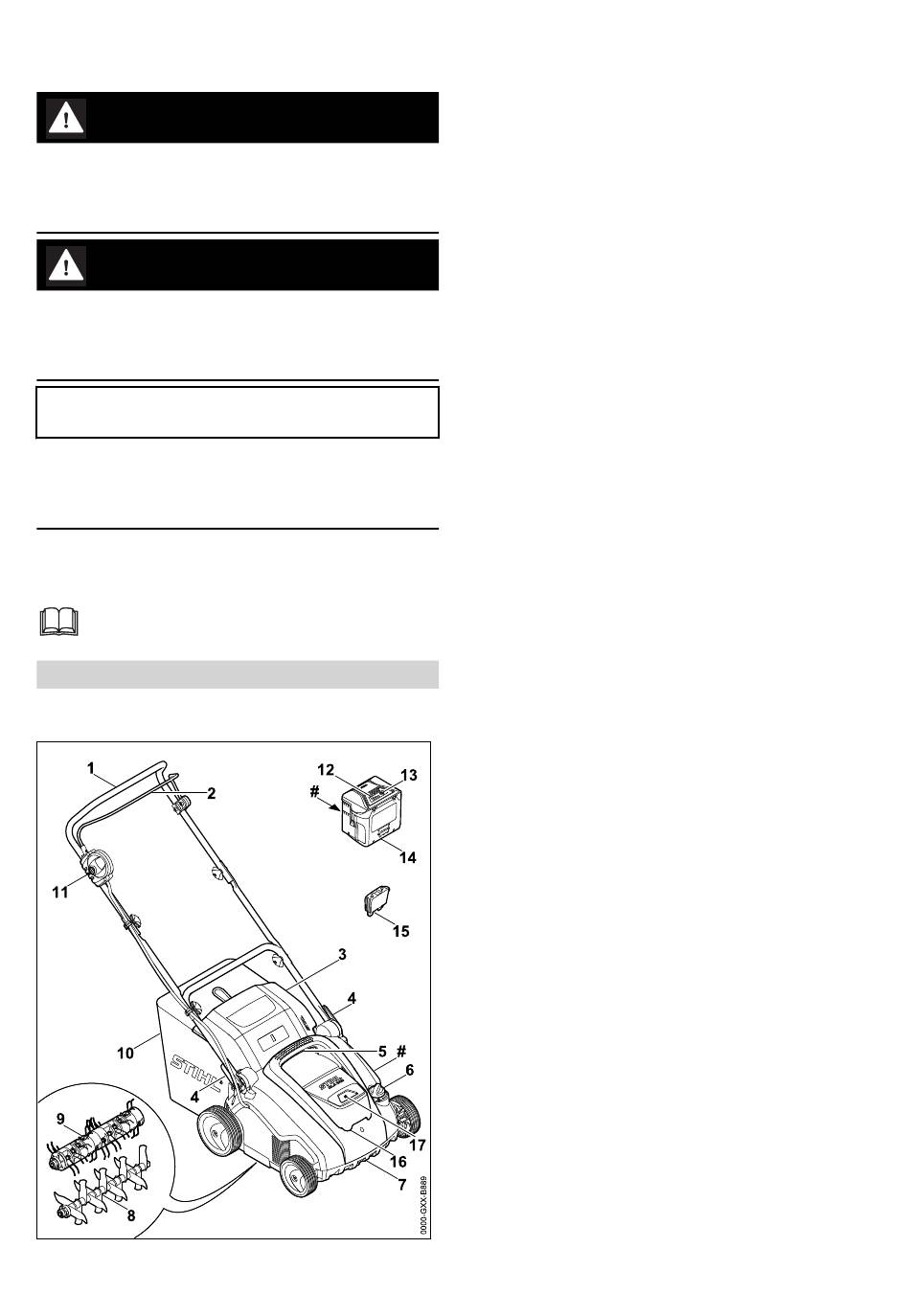

3.1 Scarificateur
0478-670-9909-B
1 Guidon
Le guidon permet de stopper, de conduire et
de transporter le scarificateur.
2 Arceau de commande
L'arceau de commande active et désactive le
rouleau monté, en même temps que le bou‐
ton de blocage.
3 Volet d'éjection
Le volet d'éjection obture le canal d'éjection.
4 Tendeur rapide
Les tendeurs rapides servent à régler et à
replier le guidon.
5 Poignée de transport supérieure
La poignée de transport supérieure sert à
porter le scarificateur.
6 Molette
La molette permet de régler la profondeur de
travail.
7 Poignée de transport inférieure
La poignée de transport inférieure sert à por‐
ter et redresser le scarificateur.
8 Rouleau de scarification
Le rouleau de scarification sert à scarifier la
pelouse.
9 Rouleau de ratissage
Le rouleau de ratissage sert à ratisser la
pelouse.
10 Bac de ramassage
Le bac de ramassage recueille la matière qui
s'est détachée de la pelouse.
11 Bouton de blocage
Le bouton de blocage active et désactive le
scarificateur en même temps que l'arceau de
commande.
12 Voyants
Les voyants indiquent le niveau de charge de
la batterie et les dysfonctionnements.
13 Bouton-poussoir
Le bouton-poussoir active les voyants sur la
batterie.
14 Batterie
La batterie alimente le scarificateur en éner‐
gie.
15 Clé de sécurité
La clé de sécurité active le scarificateur.
16 Volet
Le volet couvre la batterie et la clé de sécu‐
rité.
17 Compartiment batterie
Le compartiment batterie accueille la batterie.
