Facom BSYS.TKVAN Notice Originale page 90

DE

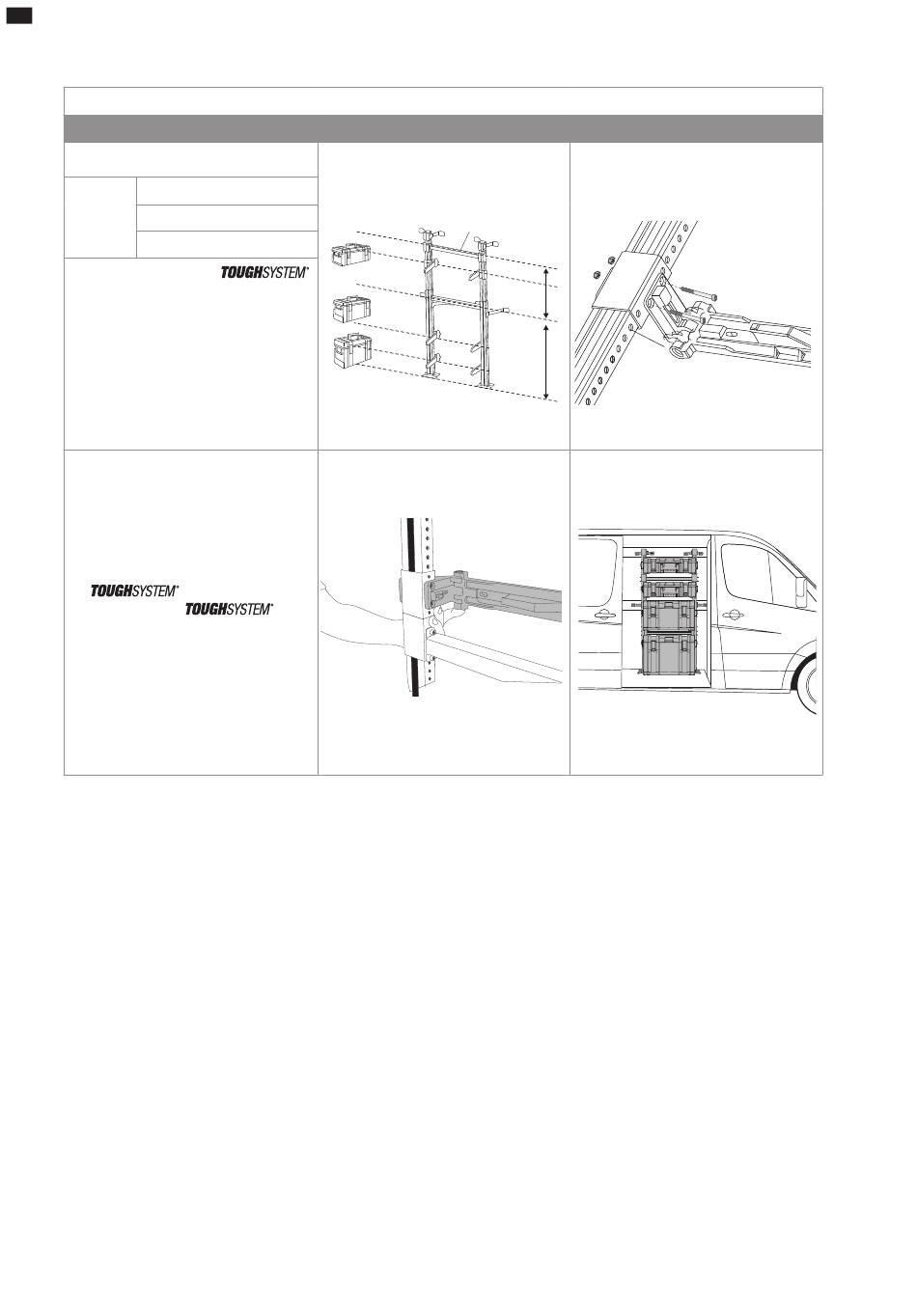

VERBINDEN DER HALTERUNGEN
ANWEISUNGEN
Schritt 1
Teile (x6) I (Halterung) [x8 für Kit2]
(x12) L (75-mm-Schraube)
(x12) J (Mutter)
1. Platzieren Sie die größte
Toolbox, die auf dem Lieferwagenboden
befestigt werden soll.
2. Bestimmen Sie die Position (Höhe) für
den Anschluss der unteren Halterungen.
3. Verbinden Sie die Halterungen mit
beiden Stützen des Regalsystems und
überprüfen Sie, dass sie auf der gleichen
Höhe sind.
 Das Anschließen der Halterungen an
das schmalere Oberprofil sollte über die
eingesetzten Abstandhalter erfolgen.
4. Bestimmen Sie die Höhen und verbinden
Sie den restlichen Satz von Halterungen
entsprechend der Größe, Position
und Verteilung der verbleibenden
Boxen.
5. Montieren Sie die
an den Halterungen des Regalsystems
und überprüfen Sie, dass diese einen
sicheren Sitz haben.
 Hinweis: Gegebenenfalls können
Halterungen und Querträger unter
Berücksichtigung der vorgenannten
Einschränkungen neu positioniert
werden.
14
SCHRITT 1
AKTION
Boxen
ENDRESULTAT
K
d
d
