Facom BSYS.TKVAN Notice Originale page 103

NL
INSTRUCTIES

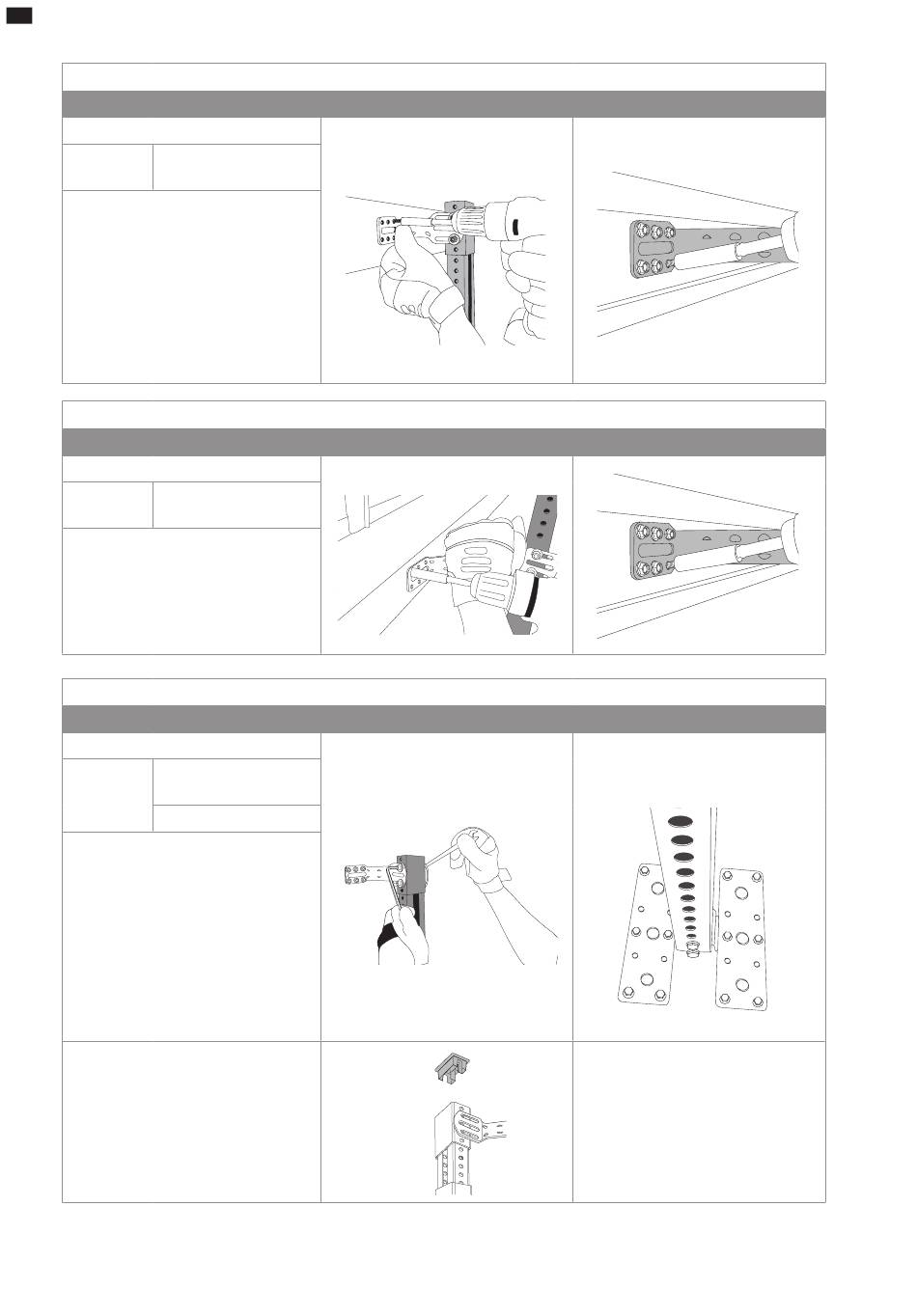

Stap 3 - Montage bovenste EcoFix
Onderdelen
(x24) Q
(zelftappende schroef)
 Opmerking: gebruik de elektrische
schroevendraaier met een lage
snelheid en torsie, en draai de
bevestigingsmiddelen niet te vast.
5. Maak de bovenste vier EcoFix-
bevestigingsmiddelen aan de bovenste
balk van de bestelwagen vast. Gebruik
minstens 6 bevestigingsmiddelen per
bevestigingsmiddel.
INSTRUCTIES
Stap 4 - Montage onderste EcoFix
Onderdelen
(x24) Q
(zelftappende schroef)
6. Maak de middelste vier EcoFix-
bevestigingsmiddelen aan de middelste
balk van de bestelwagen vast. Gebruik
minstens 6 bevestigingsmiddelen per
bevestigingsmiddel.
INSTRUCTIES
Stap 5 - De installatie voltooien
Onderdelen
(x18) Q
(zelftappende schroef))
(x2) F (afdekkap)
1. Controleer of het rek loodrecht op de
vloer van de bestelwagen staat (gebruik
daarvoor GEEN waterpas).
2. Draai de bevestigingsmiddelen vast die
alle EcoFix-bevestigingsmiddelen op de
profielen van het rek bevestigen.
3. Bevestig de overige
bevestigingsmiddelen die de voeten van
het rek op de vloer van de bestelwagen
vastzetten. Gebruik minstens 10
bevestigingsmiddelen per voet.
10. Bedek de uiteinden van de steunpilaren
met afdekkappen.
12
STAP 3
ACTIE
STAP 4
ACTIE
STAP 5
ACTIE
EINDRESULTAAT
EINDRESULTAAT
EINDRESULTAAT
