DE
ANWEISUNGEN

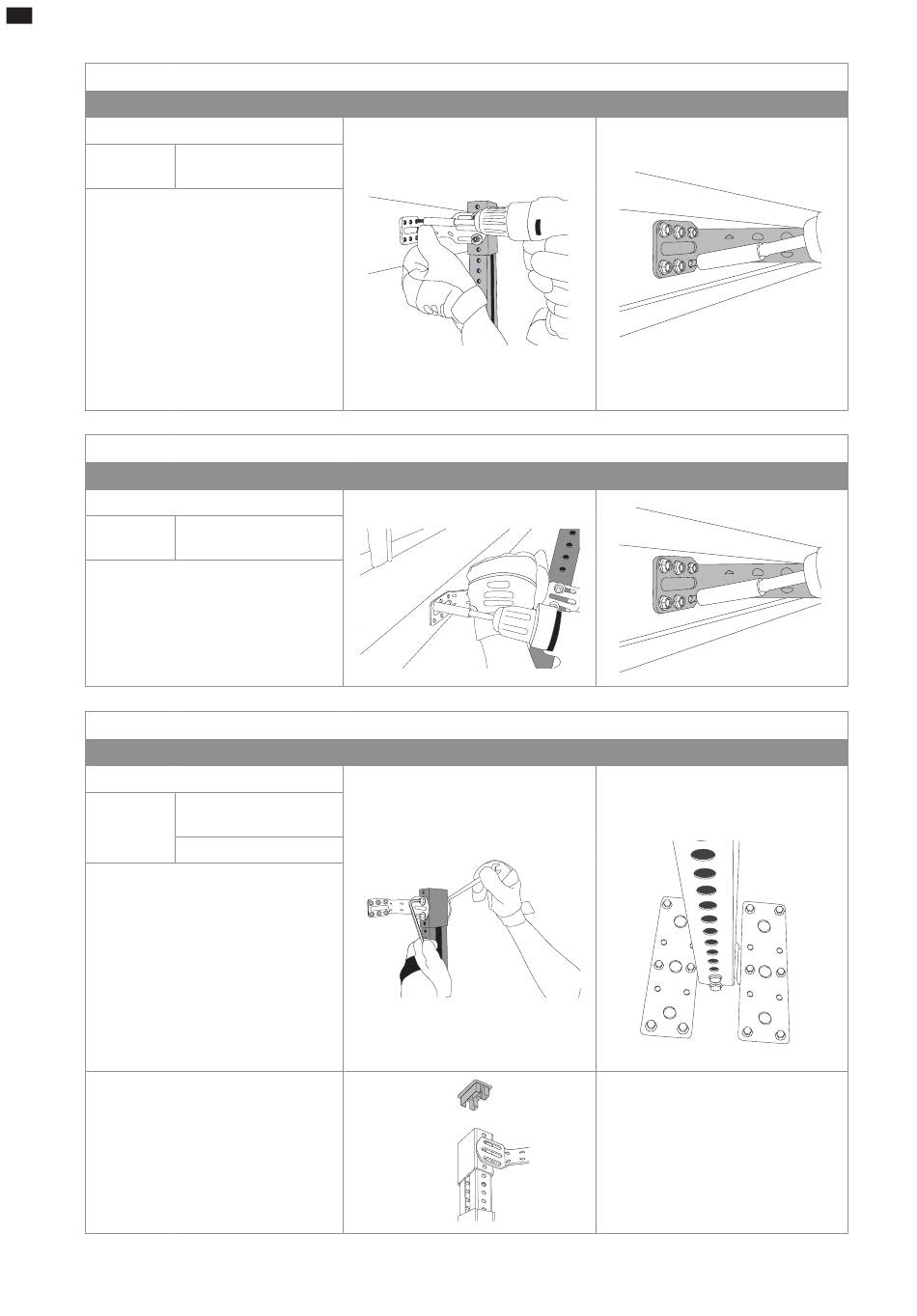

Schritt 3 - Montage oberes EcoFix
Teile (x24) Q
(selbstschneidende Schraube)
 Hinweis: Setzen Sie den elektrischen
Schraubenzieher auf niedrige
Geschwindigkeit und niedriges
Drehmoment und achten Sie darauf,
die Befestigungselemente nicht zu
festzuziehen.
5. Verbinden Sie die oberen vier EcoFix-
Befestigungselemente mit dem
Oberträger des Lieferwagens. Verwenden
Sie mindestens 6 Befestigungen pro
Befestigungselement.
ANWEISUNGEN
Schritt 4 - Montage unteres EcoFix
Teile (x24) Q
(selbstschneidende Schraube)
6. Verbinden Sie die mittleren vier
EcoFix Befestigungselemente mit
dem Mittelträger des Lieferwagens.
Verwenden Sie mindestens
6 Befestigungen pro Befestigungselement.
ANWEISUNGEN
Schritt 5 - Abschließen der Installation
Teile (x18) Q
(selbstschneidende Schraube)
(x2) F (Abdeckkappe)
1. Überprüfen und sicherstellen, dass das
Gestell senkrecht zum Lieferwagenboden
ist (KEINE Wasserwage verwenden).
2. Ziehen Sie die Befestigungselemente an,
die alle EcoFix-Befestigungselemente an
den Profilen des Regalsystems befestigen.
3. Befestigen Sie die restlichen
Befestigungselemente, die die Füße des
Regalsystems mit dem Lieferwagenboden
verbinden. Verwenden Sie mindestens
10 Befestigungselemente pro Fuß.
10. Die Stützenden mit Abdeckkappen
abdecken.
12
SCHRITT 3
AKTION
SCHRITT 4
AKTION
SCHRITT 5
AKTION
ENDRESULTAT
ENDRESULTAT
ENDRESULTAT
