FI
OHJEET

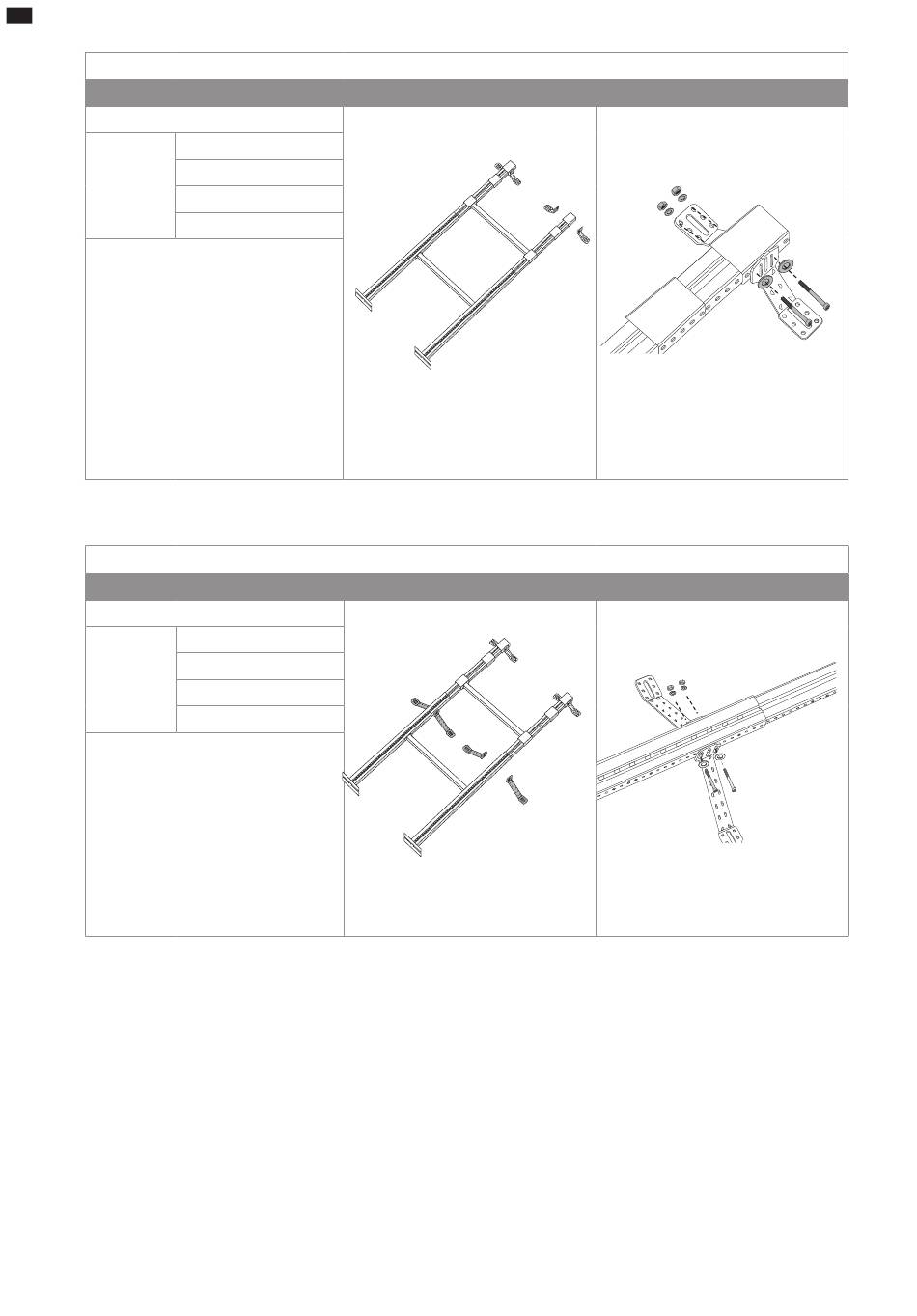

Vaihe 2 – Ylemmän EcoFixin sijainti
Osat (x 4) G (lyhyt EcoFix)
(x 4) J (mutteri)
(x 8) N (suuri aluslevy)
(x 4) L (75 mm ruuvi)
 Huomautus: Kun kiinnität
EcoFix-kiinnikkeitä profiileihin, aseta
suuret aluslevyt ruuvinpäiden ja
kiinnikkeiden väliin sekä muttereiden ja
kiinnikkeen väliin.
 Huomautus: Mikäli mahdollista,
suositeltavaa on kiinnittää EcoFix sen
kauimmaisista kohdista (EI sen rei'istä).
2. Kiinnitä lyhyt EcoFix löysästi telineen
yläprofiilien molempiin puoliin
ylävälilevyjen läpi.
OHJEET
Vaihe 3 – Alemman EcoFixin sijainti
Osat (x 4) H (pitkä EcoFix)
(x 4) J (mutteri)
(x 8) N (suuri aluslevy)
(x 4) L (75 mm ruuvi)
 Huomautus: Kun kiinnität EcoFix-
kiinnikkeitä profiileihin, aseta suuret
aluslevyt ruuvinpäiden ja kiinnikkeiden
väliin sekä muttereiden ja kiinnikkeen
väliin.
 Huomautus: Mikäli mahdollista,
suositeltavaa on kiinnittää EcoFix sen
kauimmaisista kohdista (EIsen rei'istä).
3. Kiinnitä pitkä EcoFix löysästi telineen
alaprofiilien molempiin puoliin.
10
VAIHE 2
TOIMINTA
VAIHE 3
TOIMINTA
LOPPUTULOS
LOPPUTULOS
