MIT EINEM HOLZBODEN VERBINDEN
WARNUNG
• Es besteht Verletzungsgefahr, wenn das Regalsystem schlecht mit dem Lieferwagenboden und den Wänden
verbunden ist.
• Die Installation auf einem anderen Holzboden als dem originalen Sortimo-Boden kann zu einer unsicheren
Verbindung des Regalsystems führen.
• Beachten Sie, dass das
Holzinstallationskit einem Crashtest unterzogen wurde.

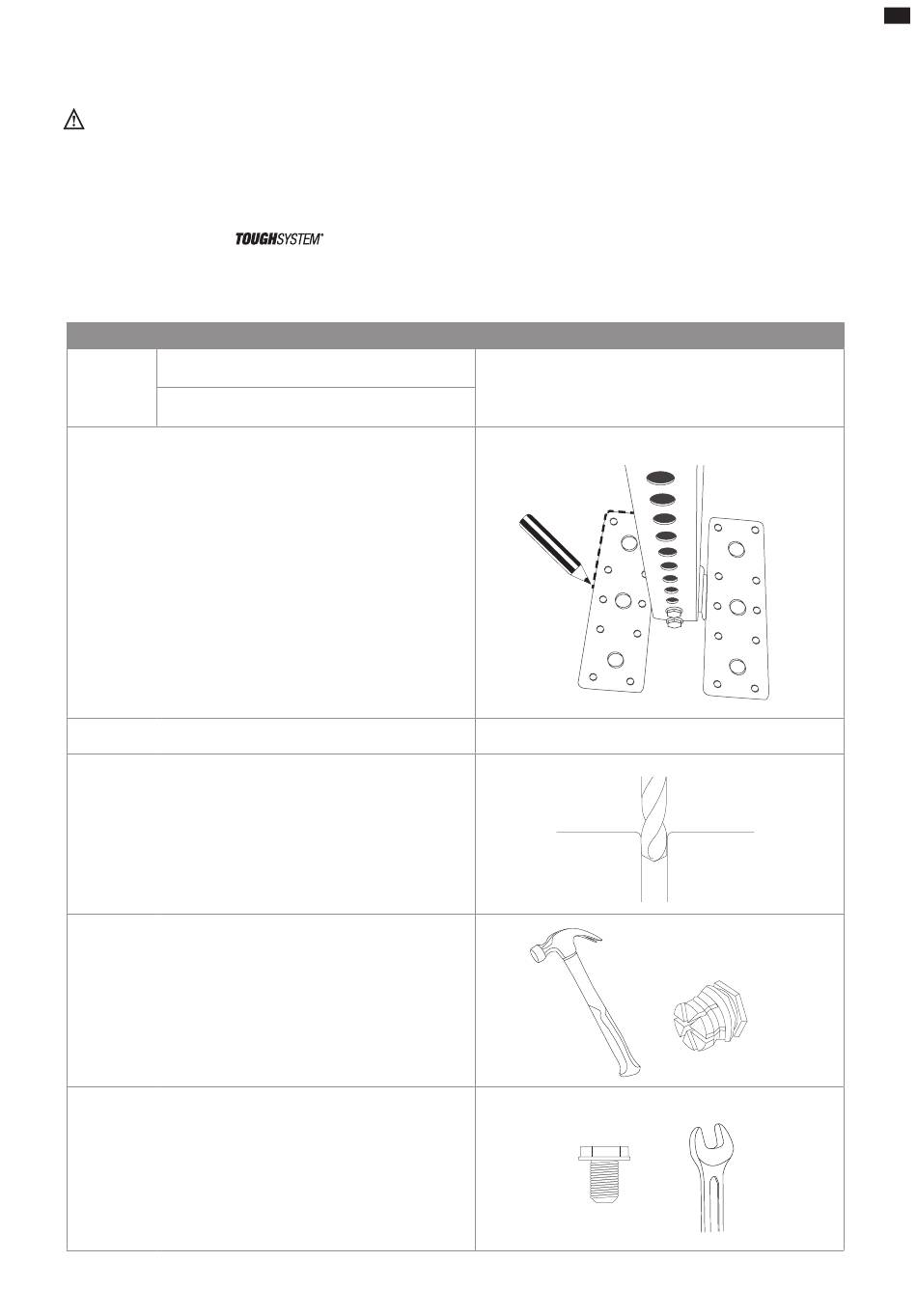

ANWEISUNGEN
Teile (x12) O (Einsatz)
(x12) P (Bolzen)
1. Legen Sie das Regalsystem auf den Holzboden.
2. Stellen Sie sicher, dass die beiden Stützen:
a. In gleicher Entfernung von der Lieferwagenwand
positioniert sind.
b. Parallel zueinander sind.
c. Senkrecht zum Lieferwagenboden sind, mit Tischlerwinkel
(NICHT mit einer Wasserwaage).
3. Markieren Sie die größeren Löcher der Füße des Regalsystems
auf dem Sortimo-Boden (6 pro Fuß = 12 pro Regalsystem)
4. Bewegen Sie das Regalsystem zur Seite.
5. Bohren Sie mit einem 8-mm-Bohrer (5/16") in den Holzboden.
6. Drücken oder hämmern Sie die Einsätze in den Holzboden
(6 pro Fuß = 12 pro Regalsystem).
7. Verbinden Sie die Füße des Regalsystems mit den M6-Schrauben am
Boden. Verwenden Sie einen offenen 10-mm-Schraubenschlüssel.
(Erforderliches Drehmoment beträgt 7-8 Nm)
nur mit dem originalen Sortimo Holzboden, mit dem mitgelieferten
AKTION
DE
