L'appareil doit être installé par un électricien qualifié en accord toutes les
règlementations locales et nationales de l'électricité et de la construction.
3.1 Connexion au secteur
Pour la protection contre les électrisations, l'appareil doit être relié à la terre !
Le Robin T1 Profile est équipé d'une alimentation à découpage auto adaptative qui s'adapte automatiquement à
n'importe quelle source de tension alternative dans la plage 100 – 240 V sous 50-60 Hz.
Si vous devez installer une fiche d'alimentation sur le câble pour le raccorder à une prise de courant, installez
une fiche avec borne de terre en suivant les repères ci-dessous. Suivez les recommandations du fabricant.
En cas de doute sur l'installation, consultez un électricien qualifié.
Fil (EU)
Marron
Bleu ciel
Jaune / Vert
Cet appareil relève de la Classe I et doit être relié à la terre électrique !

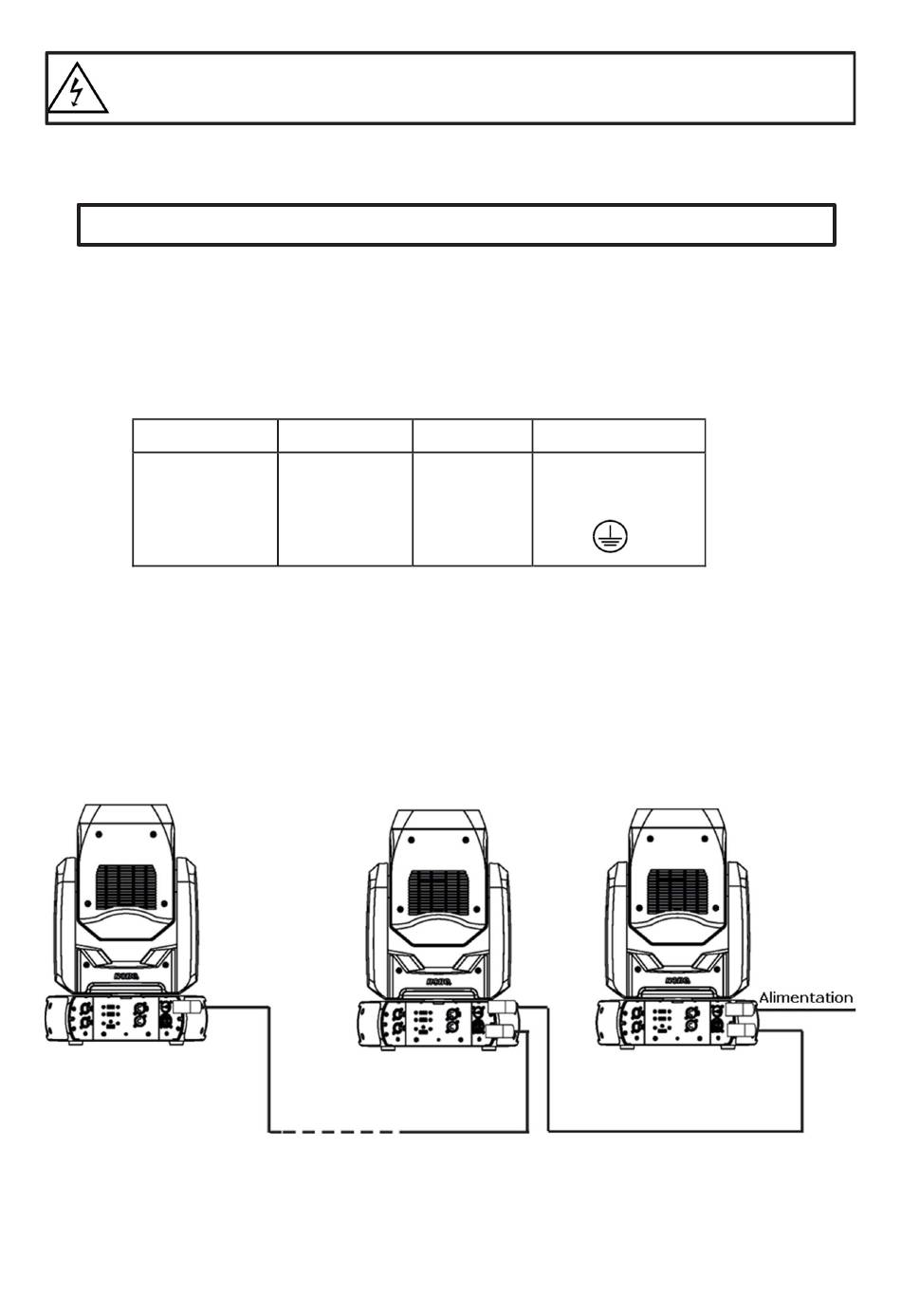

La conception du Robin ProMotion permet de connecter l'alimentation de plusieurs appareils en cascade.
Les cordons nécessaires sont détaillés dans la section "Spécifications techniques"
Le nombre maximal d'appareil connectés dépend de la tension du secteur et du modèle d'appareil :
CE
24 appareils sous 230V
22 appareils sous 208V
12 appareils sous 120V
.
Ces quantités peuvent varier lorsque les longueurs des câbles, les protections, les modes de pose... sont
pris en compte à la planification. Ne surchargez pas la ligne d'alimentation et les points de raccordement. Le
câblage et le raccordement doivent être réalisés par un électricien qualifié !
3. Installation
Fil (US)
Connexion
Noir
Phase
Blanc
Neutre
Vert
Terre
cETLus
14 appareils sous 230V
13 appareils sous 208V
7 appareils sous 120V
6
Repère de la borne
L
N
